Qilin BWT21 Lazer Kaynak Torch El Tipi

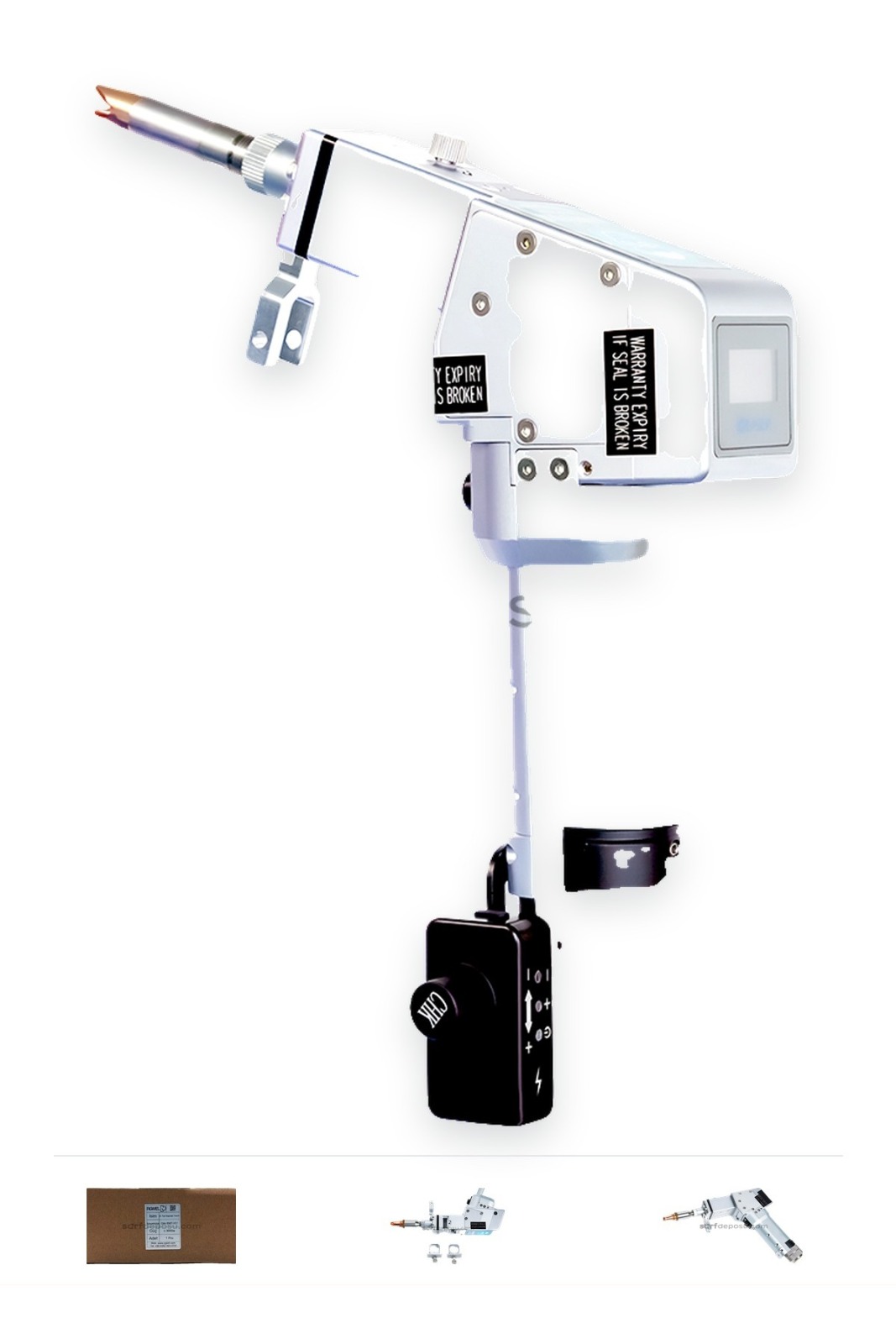

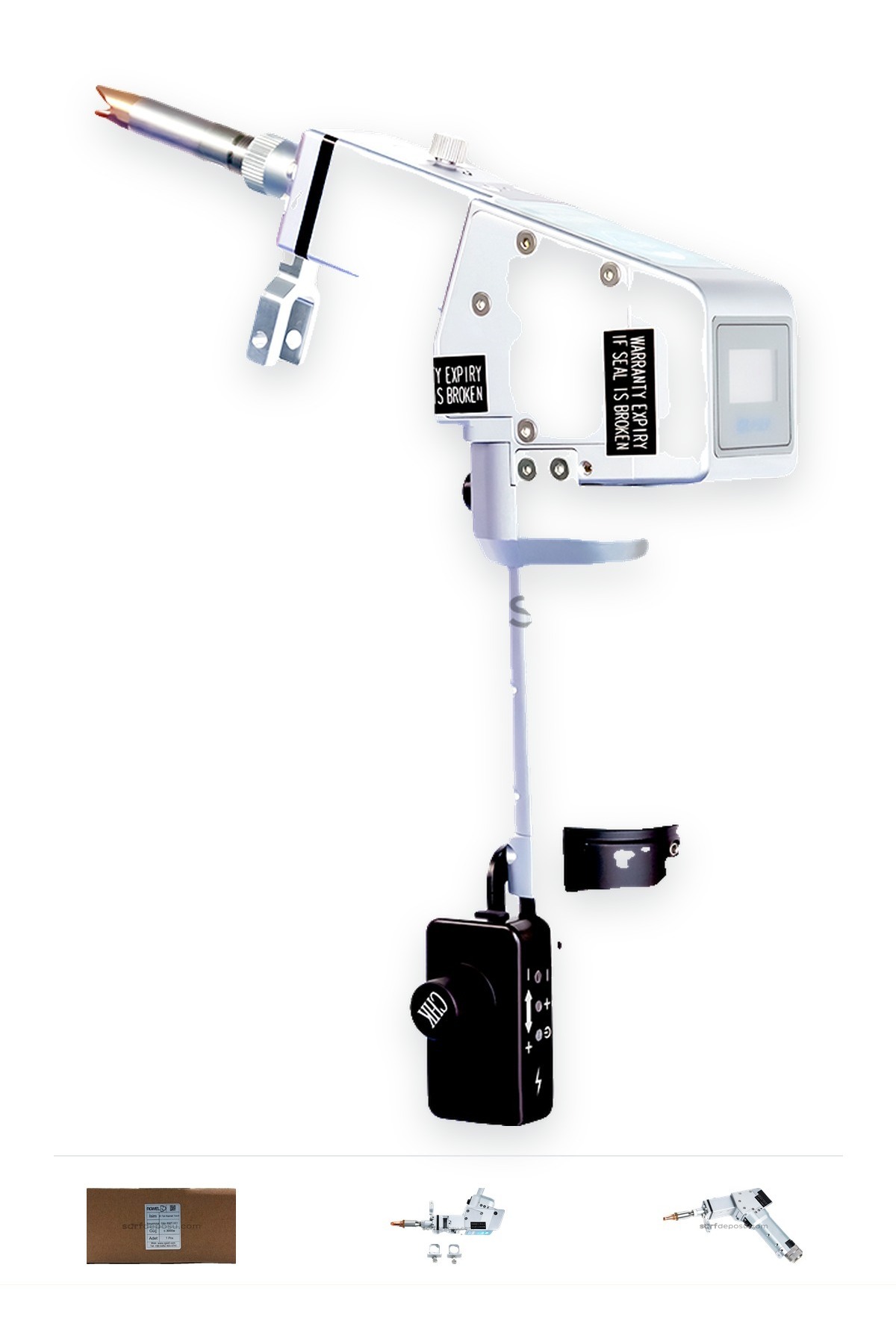

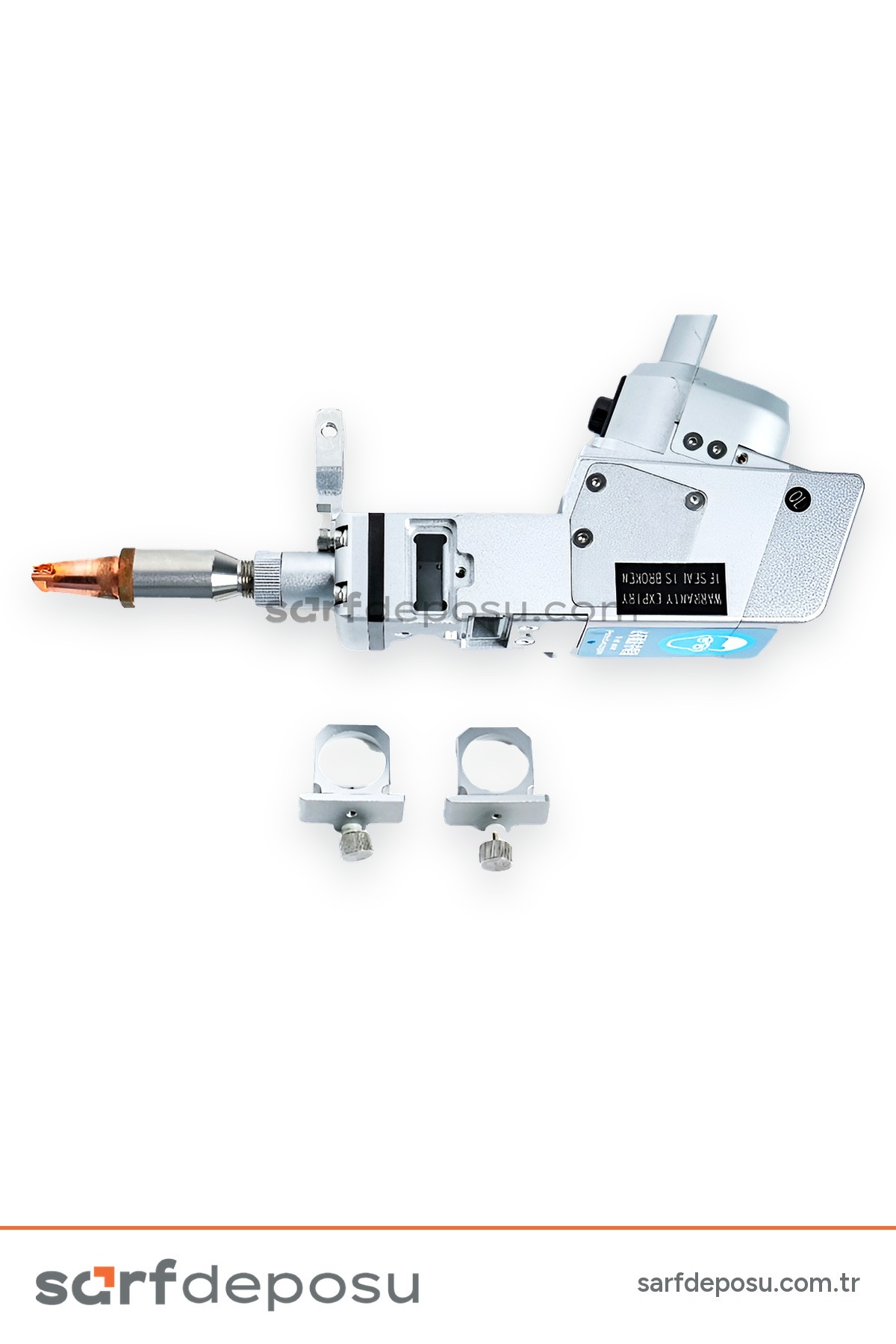

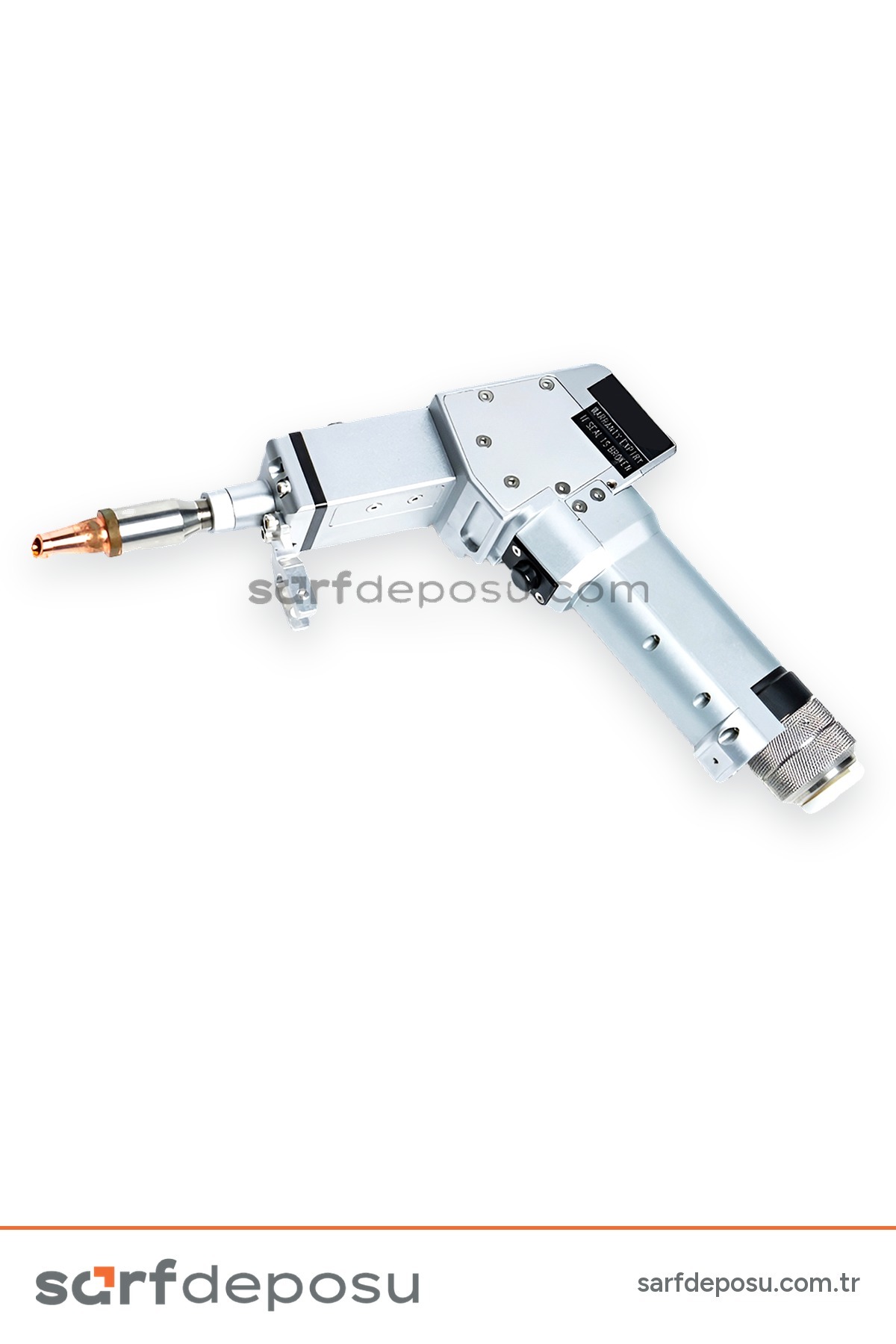

Qilin BWT21, fiber lazer kaynak makineleri için su soğutmalı el tipi kaynak torcudur. Operatörün elinde lazer ışınını iş parçasına yönlendirir, galvo sistemiyle ışığı düz nokta, daire ya da zigzag gibi desenlerde gezdirerek dikişi oluşturur. Sarf Deposu'nda satılan BWT21 orijinal Qilin ürünüdür ve 3000 W güç uyumludur. Ekranı, işlemci kartı, galvo motorları ve lens hazneleri ayrı yedek parça olarak da satılır.

QİLİN BWT21 El Tipi Kaynak Torch, fiber lazer kaynak makineleri için geliştirilmiş yüksek performanslı ve ergonomik bir kaynak tabancasıdır. 3000W güç kapasitesi ve su soğutmalı tasarımı sayesinde yüksek verim ve uzun süreli kullanım sağlar.
Gelişmiş optik ve mekanik yapısı ile metal parçalar üzerinde daha stabil, hassas ve temiz kaynak sonuçları sunar. Işık genişliği 0.2–5 mm aralığında ayarlanabilir ve farklı desen seçenekleriyle (düz nokta, düz çizgi, daire, üçgen, yarım daire, zigzag) kaynak ve işaretleme işlemlerinde maksimum esneklik sağlar.

-TEKNİK ÖZELLİKLER-

Model: QİLİN BWT21
✔ Tip: El Tipi Kaynak Torch
✔ Güç Uyumu: 3000W
✔ Soğutma: Su soğutmalı
✔ Işık Genişliği: 0.2–5 mm ayarlanabilir
✔ Desen Çeşitleri: Düz nokta, düz çizgi, daire, üçgen, yarım daire, zigzag
✔ Ergonomik Tasarım: Rahat tutuş, uzun süreli kullanım
✔ Dayanıklı Gövde: Endüstriyel kalite malzeme
✔ Kolay Montaj & Bakım: Kullanıcı dostu tasarım

BWT21 torcuna uyan yedek parçalar

Tablodaki parçaların hepsi orijinal Qilin parçasıdır. Ekran ve işlemci kartı BWT21 adıyla ayrı satılır, diğer parçaların çoğu BWT20 ile ortaktır.

Parça grubu	Ürünler
Elektronik	BWT21 dokunmatik ekran paneli, BWT21 torç ekranı, BWT21 işlemci kartı
Galvo	Galvo lens, X ve Y ekseni galvo motoru, X ve Y ekseni lens ve motor seti
Reflective lens	Reflective lens 22,5x17 T-2,9 mm ve kaseti
Lens hazneleri	Koruyucu lens haznesi, focus lens haznesi, hazne yüzüğü O-ring, yaylı ve yaysız O-ring
Nozul ve kablo	Nozul tüpü sabitleme kafası, şase kablosu
Tel besleme	Tek tel ve çift tel besleme aparatı, tek tel ve çift tel spiral tutma çatalı
Komple set	BWT20-21 torç, ekran ve işlemci kartı seti

Arıza belirtisine göre ilk kontrol

Servis ekibimizin el tipi torçlarda en sık gördüğü belirtiler ve ilk bakılacak yerler aşağıdadır. Belirti tek başına bir parçanın arızalı olduğunu göstermez.

Belirti	Önce	Ardından
Nüfuziyet ya da kaynak gücü düştü	Koruyucu lens	Gaz, ayarlar ve diğer optikler
Dikişte kararma ya da gözenek	Gaz nozulu	Gaz akışı, bağlantılar, gaz saflığı
Tel takılıyor ya da düzensiz ilerliyor	Tel besleme ucu	Kılavuz, hortum bükülmesi, makara baskısı
Torç fazla ısınıyor	Soğutma hortumları ve bağlantıları	Su akışı ve chiller
Tetikte lazer çıkmıyor	Alarm ekranı ve iş parçası bağlantısı	Tetik ve bağlantı kablosu

Kontrolleri cihazın bakım talimatına göre ve lazer kapalıyken yapın. Emniyet devresini hiçbir zaman köprülemeyin.

Vardiya öncesi kısa kontrol listesi

• Koruyucu lens temiz mi? Temizlikle çıkmayan leke, yanık ya da çatlak varsa değiştirin.
• Lens haznesinin O-ringi ve yüzüğü yerinde ve sağlam mı? Yeni lens hızla kirleniyorsa sızdırmazlığa bakın.
• Nozul ucunda aşınma, darbe ya da temizlenemeyen sıçrantı var mı?
• Soğutma hortumlarında ezilme ya da sızıntı var mı?
• Şase kablosu iş parçasına sağlam bağlı mı?

Qilin BWT21 torç ile ilgili sıkça sorulan sorular

1. BWT20 için satılan parçalar BWT21 torcuma takılır mı?

Adında BWT20-21 ya da BWT11-20-21 yazan parçalar BWT21 torcunda da kullanılır. Ekran ve işlemci kartında ise adında BWT21 yazan ürünleri seçin. Parçanın adında modeliniz yoksa sipariş öncesinde bize sorun.

2. Galvo motorunu X ve Y için ayrı mı almalıyım?

Evet, BWT21 torcu için X ve Y eksenlerinin motorları ve lens-motor setleri ayrı ayrı satılır. Hangi eksenin arızalı olduğundan emin değilseniz torç modelini, alarm ekranının ve galvo bölümünün net fotoğraflarını iletişim sayfamızdaki kanallardan gönderin. Ekibimiz doğru parçayı birlikte belirler.

3. Torç ısınıyorsa çalışmaya devam edebilir miyim?

Hayır. Önce soğutma hortumlarını ve bağlantılarını, ardından su akışını ve chiller'ı kontrol edin. Akış ya da sıcaklık alarmı varken çalışmak torcun optiklerine zarar verebilir.

4. Dikişte gözenek varken gücü artırmak işe yarar mı?

Yaramaz. Gözenek ve kararma çoğunlukla gaz korumasının zayıfladığını gösterir. Önce gaz nozulunu, gaz akışını, kaçakları ve malzemenin temizliğini kontrol edin, kaynak ayarlarını en son değerlendirin.

Diğer torçlar için el ve robotik kaynak torçları kategorimize, BWT21'e uyan tüm parçalar için Qilin BWT21 yedek parçaları sayfamıza bakabilirsiniz.
