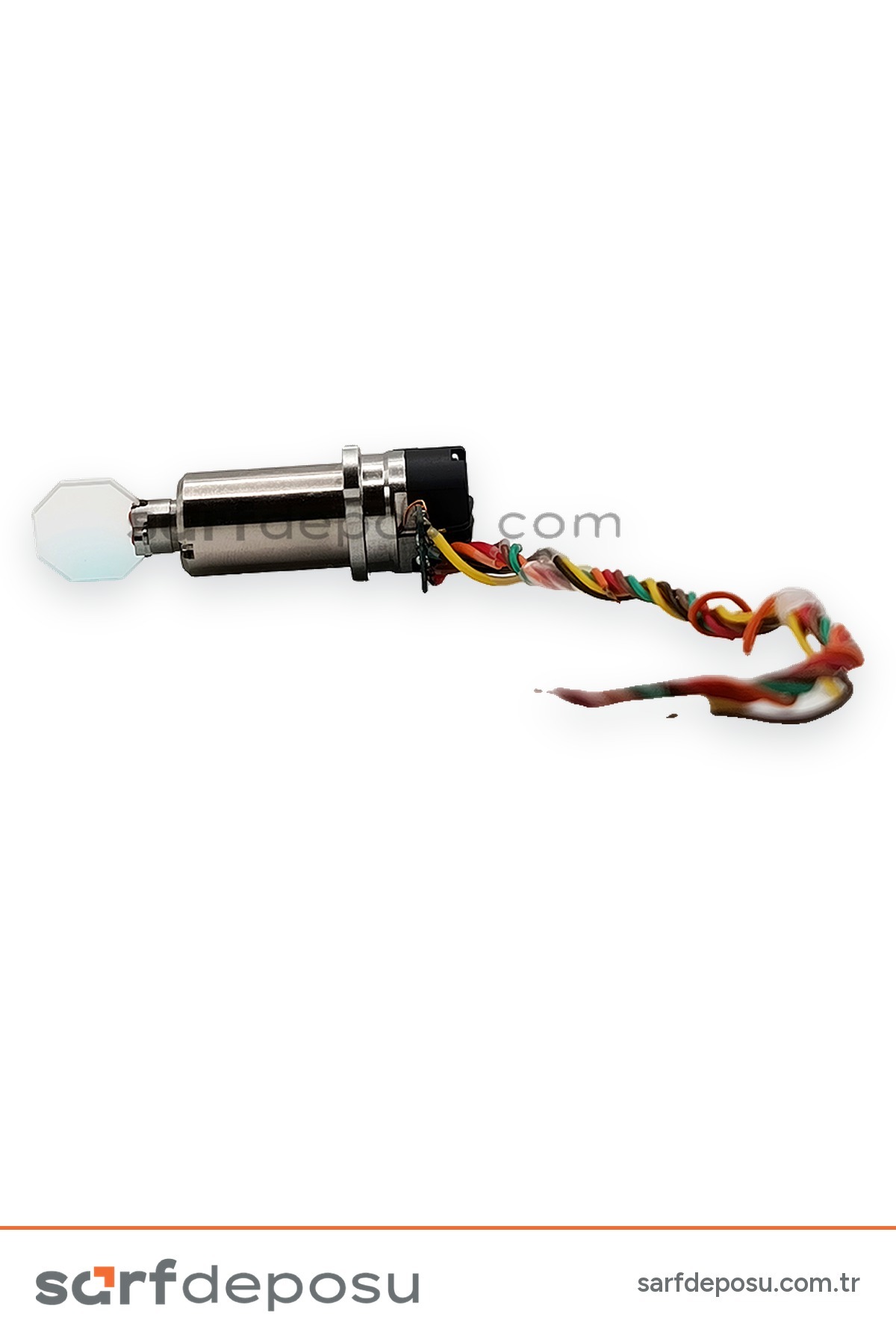

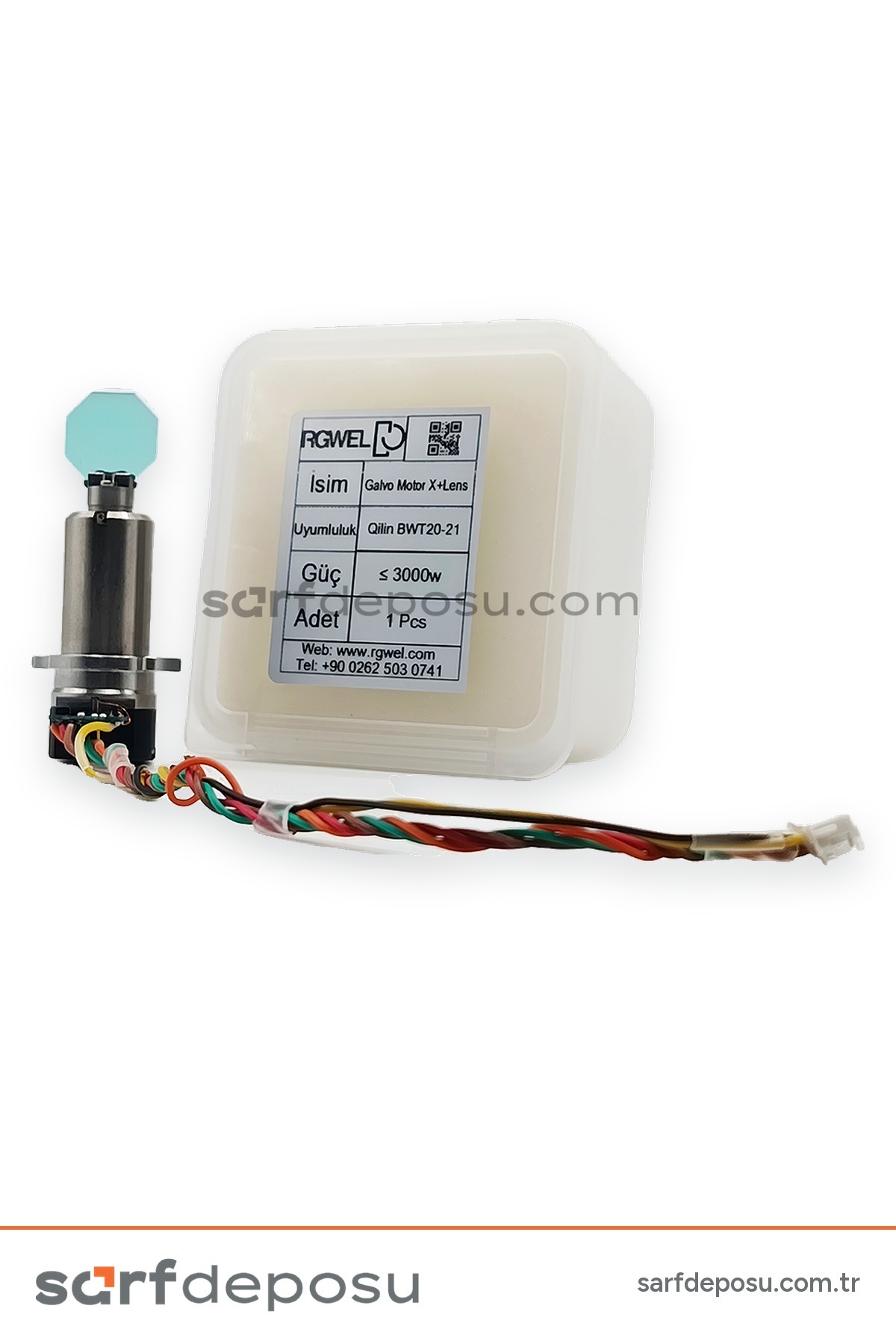

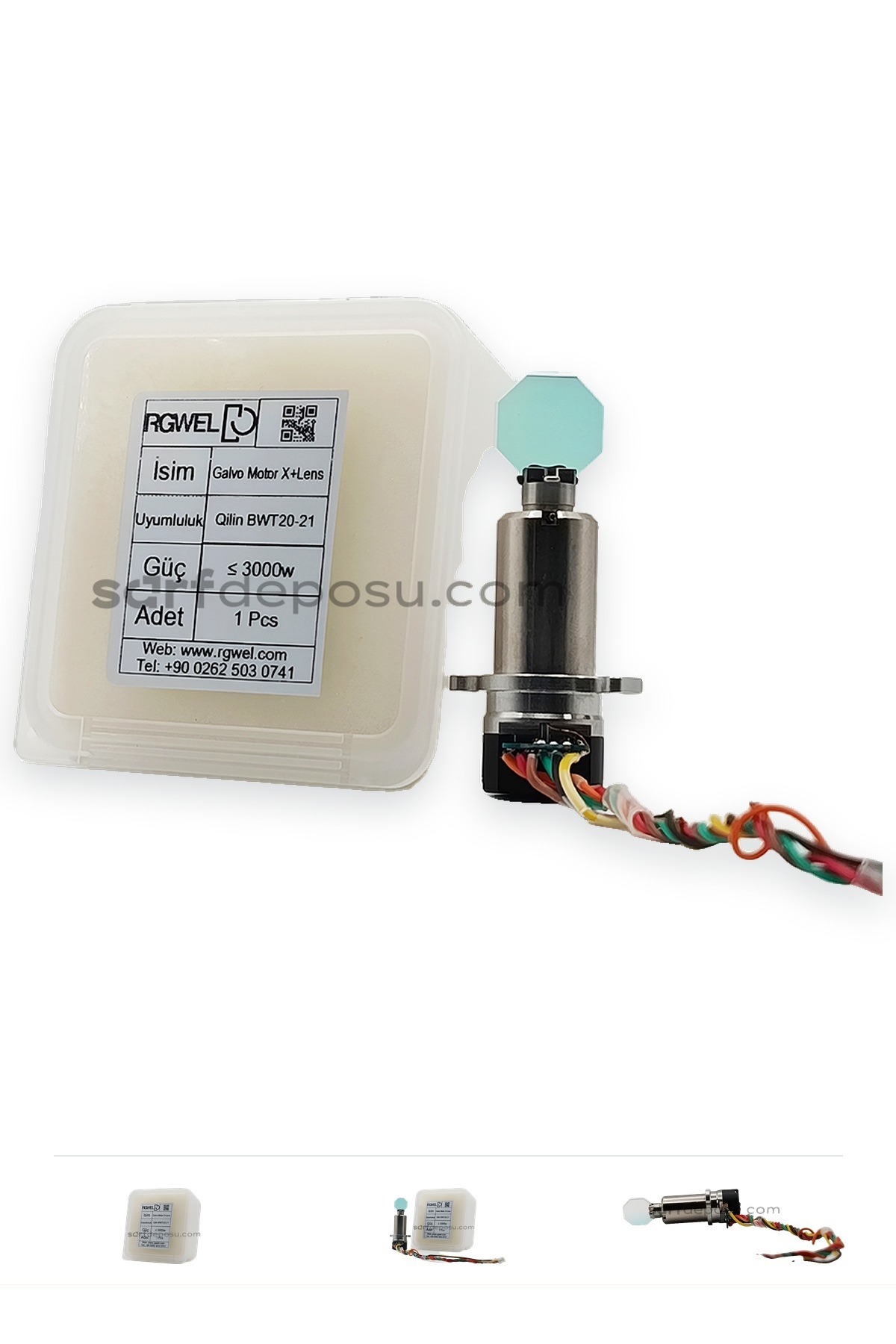

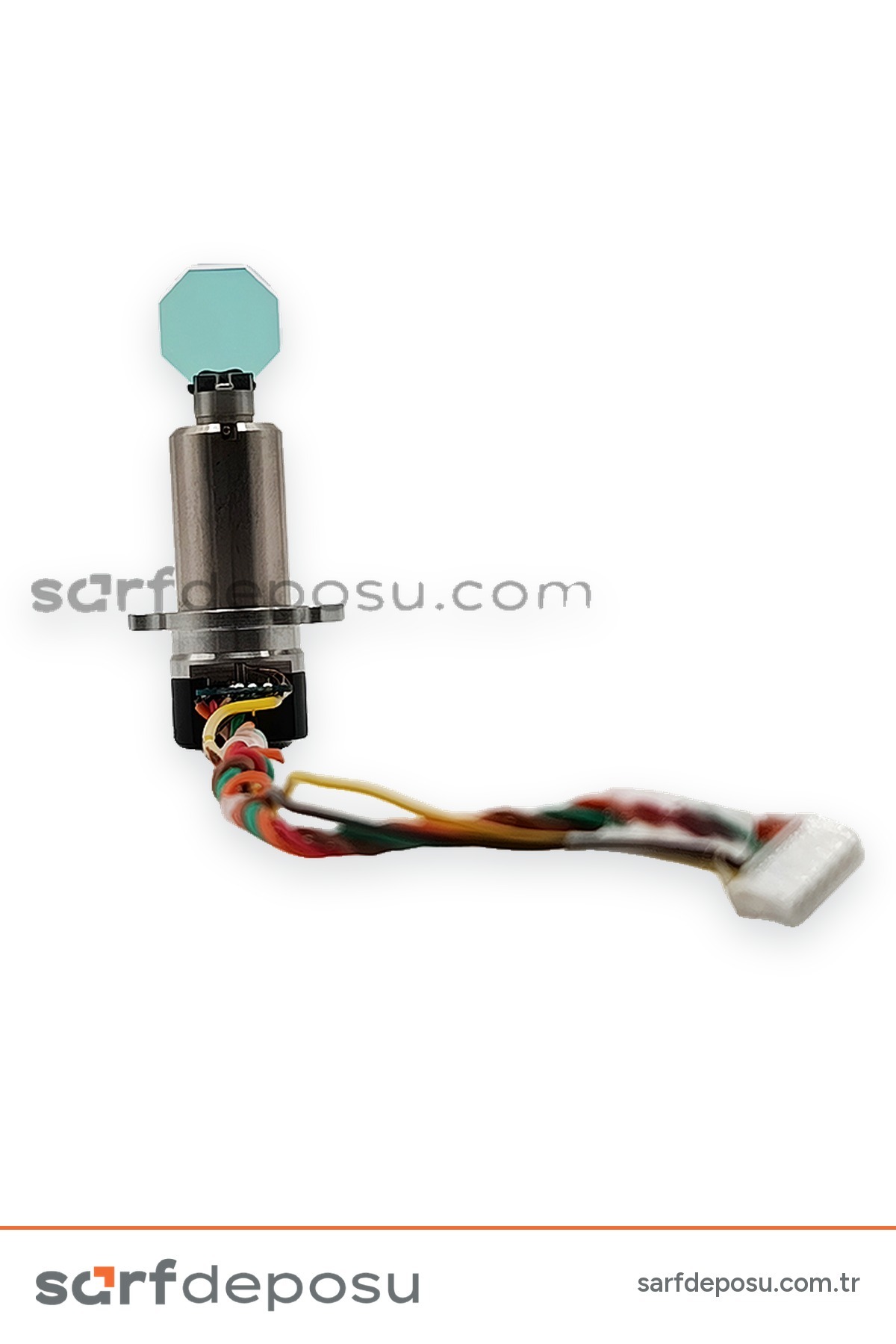

Qilin BWT20-21 Fiber Lazer Galvo Lens+Motor Set (X) Eksen

Qilin BWT20-21 Galvo Lens+Motor Set X Eksen, Qilin BWT20 ve BWT21 el tipi fiber lazer kaynak kafalarında ışını X ekseninde tarayan galvo motoru ve galvo lensi bir arada sunan settir. Bu kafalar çift eksenli salınım yapar, X ekseni seti bu hareketin bir yönünü üstlenir. Motor ve lensin birlikte yenilenmesi gerektiğinde kullanılır. Orijinal Qilin parçasıdır.

QİLİN BWT20 ve BWT21 fiber lazer sistemleri için tasarlanmış Galvo Lens + Motor Set (X Eksen), lazer ışığının X ekseninde hızlı ve hassas tarama yapmasını sağlayan yüksek performanslı bir optik ve motor kombinasyonudur.
Bu set, galvanometre tarama mekanizmasının X ekseninde hareketini kontrol eden galvo motor ve lazer ışığını homojen şekilde dağıtan galvo lens içerir. Pulse cleaning, lazer markalama ve yüzey işleme uygulamalarında yüksek hız ve doğruluk sağlar.
BWT20 ve BWT21 sistemlerine tam uyumlu olup, endüstriyel dayanıklılık ve uzun ömür sunar. Kolay montaj ve sistem entegrasyonu sayesinde bakım ve değişim işlemleri hızlıdır.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Lens + Motor Set (X Eksen)
✔Uyumluluk: QİLİN BWT20 / BWT21 fiber lazer sistemleri
✔Lens Tipi: F-theta (düz alan tarama lensi)
✔Motor Tipi: Galvo motor / galvanometre tarama motoru
✔Eksen: X Eksen
✔Dalga Boyu: 1064 nm fiber lazer standardı
✔Çalışma Alanı: Sistem ayarına bağlı, yüksek hızda tarama kapasitesi
✔Montaj: Plug & Play, kolay entegrasyon
Kullanım Alanı:
✔Pulse mod lazer temizleme
✔Metal ve alaşım yüzey işleme
✔Kontrol: Galvo sistem kontrol kartı ile uyumlu

Bu sette ne var, ne zaman gerekir?

Set, X ekseni galvo motorunu ve lazer ışınını çalışma alanında dağıtan galvo lensi içerir. Motor ya da lens tek başına arızalıysa mağazamızdaki X eksen galvo motor ya da BWT20-21 galvo lens yeterli olabilir. Teşhiste iki parçanın da değişmesi gerektiği çıktıysa ya da uzun süre çalışmış bir kafada X ekseni birimini tek seferde yenilemek istiyorsanız set daha uygundur.

X ekseni arızasının belirtileri

Çift eksenli salınımda eksenlerden biri çalışmadığında desen tek bir doğrultuya iner ya da şekli bozulur. Dikiş genişliği ekranda girdiğiniz değerle uyuşmaz ve ekranda galvo ya da tarama uyarısı görülebilir. Bu belirtiler bağlantı ya da sürücü kaynaklı da olabilir.

Güvenli ilk kontroller için ekrandaki salınım ayarlarını ve uyarı mesajını kontrol edin, cihaz kapalıyken torç kablosunu ezilme ve keskin bükülmeye karşı inceleyin. Kaynak gücü de düştüyse önce koruyucu lense bakın. Kafanın gövdesini açmayın ve kart üzerinde ölçüm yapmayın, teşhisi servis ekibimize bırakın.

Değişimde dikkat edilecekler

• Enerjiyi kesin ve değişimi tozsuz bir ortamda yapın.
• Galvo lensin optik yüzeyine çıplak elle dokunmayın, parçayı kenarından tutun.
• Söktüğünüz birimin yönünü ve kablo bağlantısını fotoğraflayın.
• Değişimden sonra düşük güçte deneme dikişi çekin ve deseni kontrol edin.

Kafanızdaki birimin bu setle aynı olduğunu doğrulamak için kafa marka ve modelini, eski motor ve lensin ölçülerini ve net fotoğraflarını iletişim sayfamızdaki kanallara iletin. Kafanın içine erişmeyi gerektiren değişimde deneyiminiz yoksa servis desteği alın.

Qilin BWT20-21 X eksen galvo seti ile ilgili sıkça sorulan sorular

1. X eksen setiyle Y eksen seti arasındaki fark nedir?

Her set adında yazan eksenin galvo birimi içindir. Arızalı eksen hangisiyse o eksenin setini seçin. Hangi eksenin arızalı olduğunu servis teşhisi belirler.

2. Bu set BWT11 kafasında kullanılır mı?

Bu setin adında BWT20 ve BWT21 yazar. BWT11 için adında BWT11 geçen L şekilli galvo lens ve motor seti ayrıca bulunur.

3. Yalnız motor arızalıysa seti almalı mıyım?

Gerekmez. X eksen galvo motor tek başına da satılır. Lens sağlamsa yalnız motoru değiştirmek yeterlidir.

4. Galvo setin ömrünü uzatmak için ne yapılabilir?

Galvo lensi koruyan koruyucu lensi her vardiya öncesinde kontrol edin ve hasar gördüğünüzde bekletmeden değiştirin. Hazne sızdırmazlığını sağlam tutun ve torç kablosunu ezilmeye karşı koruyun. Galvo uyarısıyla çalışmaya devam etmeyin.

Diğer galvo setleri için galvo lens ve motor seti kategorimize, BWT20'ye uyan tüm parçalar için Qilin BWT20 yedek parçaları sayfamıza bakabilirsiniz.
