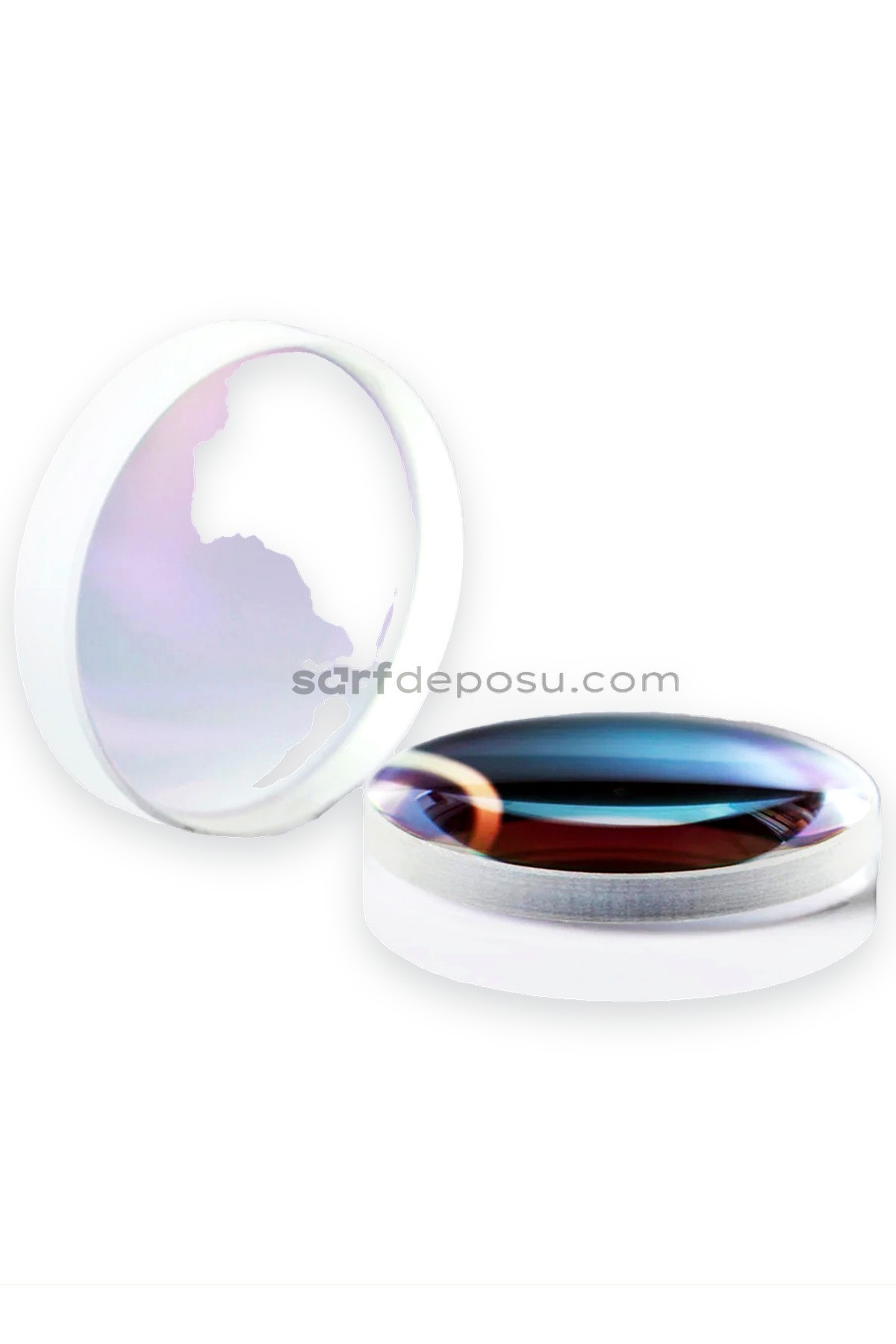

Collimation Lens D20 F60 3.5mm, fiber lazer kaynak, temizleme ve yüzey işleme kafalarında ışını paralel hale getiren kolimatör lenstir. Çapı 20 mm, odak uzaklığı 60 mm, kalınlığı 3.5 mm'dir. Lazer kafasının içinde ya da galvo optik diziliminde durur, fiberden gelen ışını düzgün ve sabit bir optik eksene oturtur. Çapı, F değeri ve kalınlığı aynı olan collimation lens kullanan kafalarla ölçü olarak uyumludur.
Collimation Lens, Kolimatör Lens, Kolimasyon Lens ile adlandırılan D20 F60 T3.5mm lazer ışığının sistem içinde paralel hale getirilmesini sağlayan optik bir lenstir. Bu lens, lazer kaynağından çıkan ışınları düzgün ve sabit bir optik eksene yönlendirerek işlem kalitesini artırır.
Collimation Lens, özellikle fiber lazer kaynak, pulse cleaning ve yüzey işleme gibi uygulamalarda yüksek doğruluk ve enerji verimliliği sağlar. Uyumlu olduğu lazer sistemi ile stabil ışın yönlendirme sunar ve optik performansı en üst seviyede tutar.
-TEKNİK ÖZELLİKLER-
Ürün Tipi: Collimation Lens (Paralel Işınlama Lens)
✔Uyumluluk: Fiber lazer sistemi
✔Lens Çapı: 20 mm
✔Odak Uzunluğu: F60 (60 mm)
✔Lens Kalınlığı: 3.5 mm
✔Optik Fonksiyon: Lazer ışığını paralel hale getirir ve yönlendirir
Kullanım Alanı:
✔Fiber lazer kaynak
✔Pulse cleaning
✔Yüzey işleme
✔Montaj: Kolay kurulum, lazer kafası veya galvo optik dizilimi içine yerleştirilebilir
Avantajları:
✔Lazer ışığı kaybını azaltır
✔İşlem doğruluğunu artırır
✔Galvo ve fiber lazer sistemleri ile uyumlu
Doğru lensi seçmek için üç kontrol
- Çapı ölçün. Lens 20 mm çapındadır. Kumpasın dış ölçüm çeneleriyle mevcut lensin dış çapını alın.
- Kalınlığı karşılaştırın. Lens 3.5 mm kalınlığındadır. Eğri lenslerde kenar kalınlığı katalogdaki merkez kalınlığından farklı çıkabilir, bu yüzden ölçüyü kodla birlikte değerlendirin.
- F değerini koddan okuyun. 60 mm'lik odak uzaklığı kumpasla bulunamaz. Kutu etiketine, lens tutucusuna ya da kartuşa bakın.
Aynı çap ve kalınlıkta Collimation Lens D20 F50 3.5mm de vardır. İki lensi ayıran tek değer F değeridir. Kod okunmuyorsa kafanızın marka ve modelini ve eski lensin tutucusuyla birlikte fotoğrafını iletişim sayfamızdaki kanallardan gönderin, ekibimiz doğru lensi belirlesin.
Kafada nerede durur, neden önemlidir?
Kolimatör, fiberden çıkan ışının kafada karşılaştığı ilk optiklerdendir. Galvo kullanan kafalarda kolimatörün verdiği paralel ışın galvo lensine, oradan focus lense iletilir. Kolimatörde bir sorun varsa gerisindeki parçalar sağlam olsa bile ışın düzgün odaklanmaz. Bu yüzden kolimatör değişiminde ölçü kadar lensin takılma yönü de önemlidir. Sökmeden önce lensin yönünü not edin ya da fotoğraflayın.
Değişim belirtileri ve kontrol sırası
Kaynak ya da temizleme kalitesi düştüğünde kontrole dıştan içe doğru başlayın. Önce koruyucu lense bakın. O temizse focus lensi, ardından kolimatörü kontrol edin. Kolimatörde temizlikle çıkmayan leke, yanık izi, çizik, çatlak ya da kaplama hasarı görürseniz lensi değiştirin.
Kalite bozulduğunda lazer gücünü artırmak sorunu çözmez, hasarlı optiğin daha hızlı bozulmasına yol açabilir. Kontrolleri lazer devre dışıyken yapın.
Collimation Lens D20 F60 ile ilgili sıkça sorulan sorular
1. D20 F60 3.5mm ile D20 F50 3.5mm birbirinin yerine geçer mi?
Geçmez. Çap ve kalınlık aynı olsa da odak uzaklıkları farklıdır. Yanlış F değeri kafanın optik ayarını bozar.
2. Bu lens temizleme kafasında kullanılabilir mi?
Evet. Lens fiber lazer kaynak, pulse cleaning ve yüzey işleme uygulamaları için tanımlanmıştır. Kafanızdaki kolimatörün çapı, F değeri ve kalınlığı bu lensle aynıysa ölçü olarak uyar.
3. Lensin hangi yüzü fibere bakmalı?
Lensi söktüğünüz yönde geri takın. Bu yüzden sökmeden önce lensin tutucudaki yönünü not edin ya da fotoğraflayın. Yönden emin değilseniz kafa modelinizle birlikte bize sorun.
4. Koruyucu lens temiz olduğu halde kalite düşükse kolimatöre mi bakmalıyım?
Önce focus lense, ardından kolimatöre bakın. Kaynakta gaz akışı ve işlem ayarları da kaliteyi etkiler, bunları da kontrol edin. Optikler temizse sorun başka bir yerde olabilir.
Diğer ölçüler için collimation lens kategorimize, galvo parçaları için galvo lens ürünlerine, lens tiplerinin farkı için fiber lazer lens seçimi rehberimize bakabilirsiniz.
