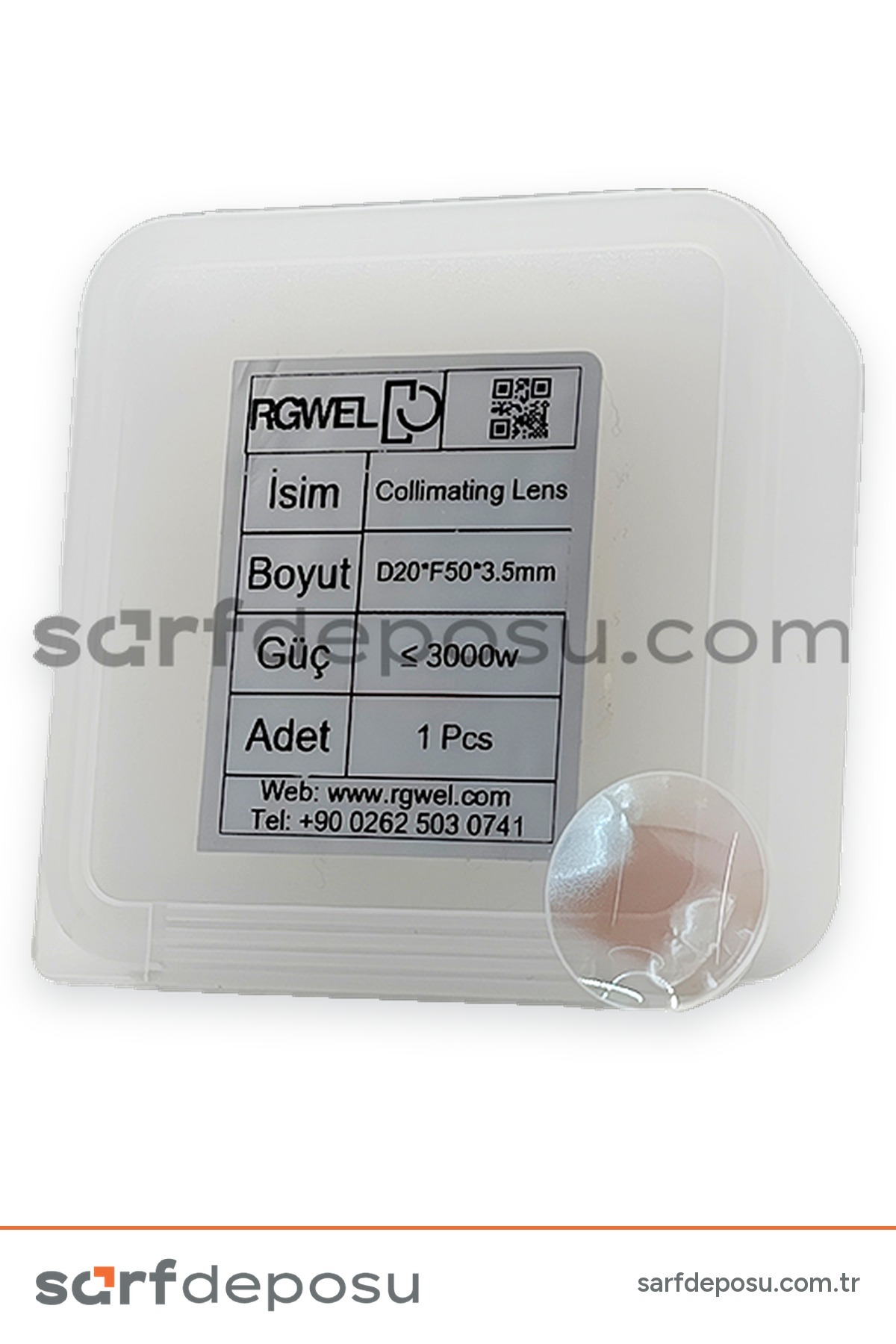

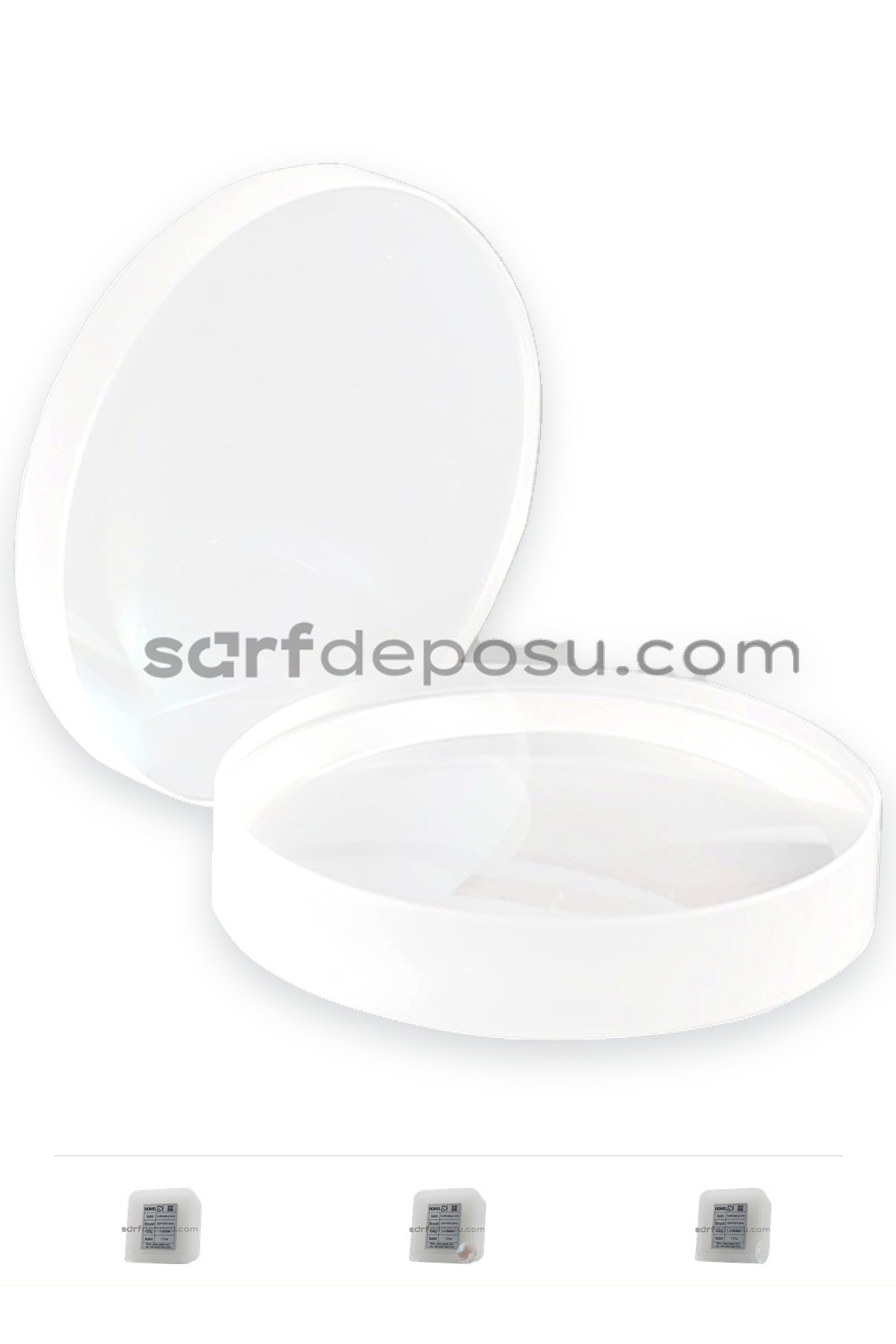

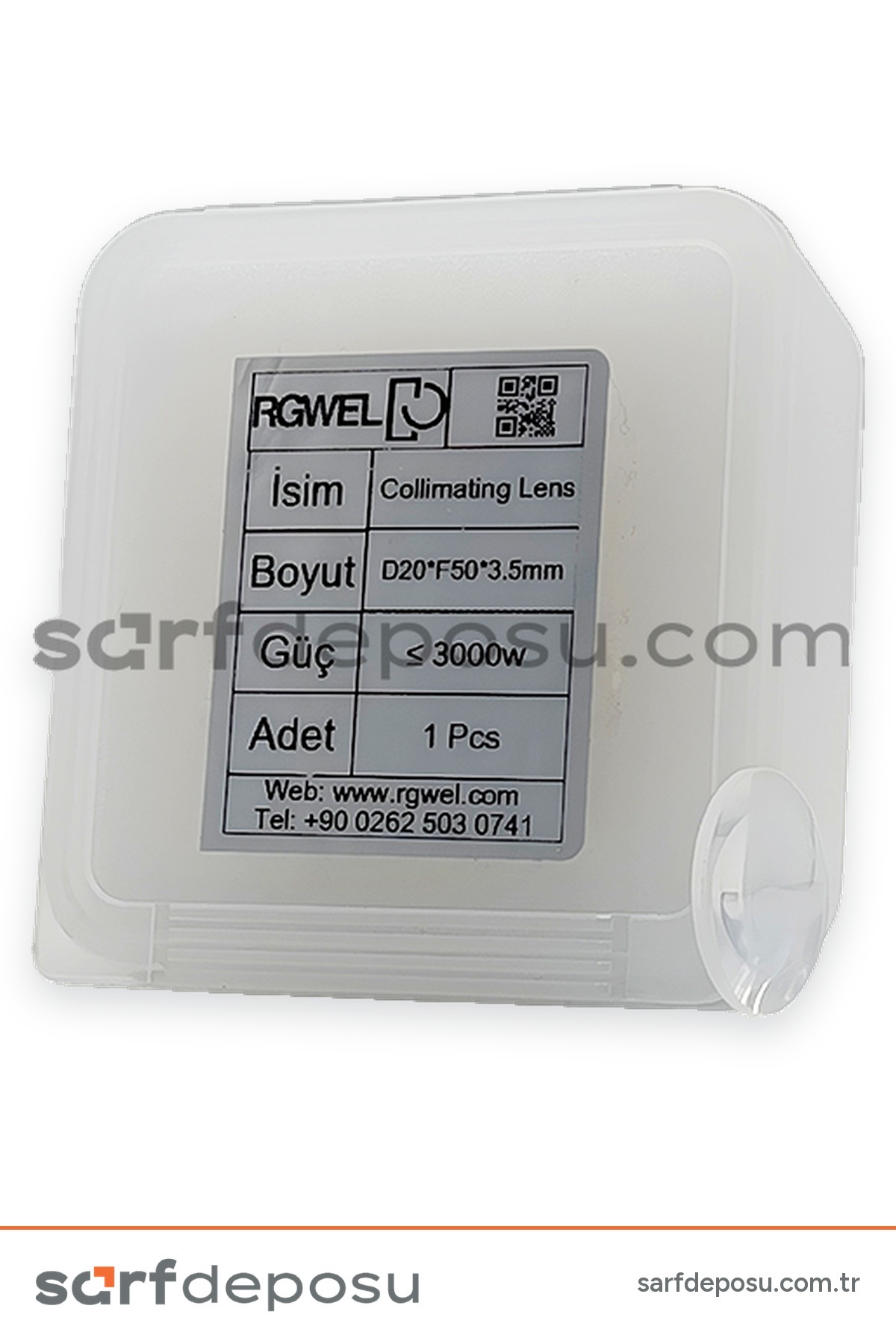

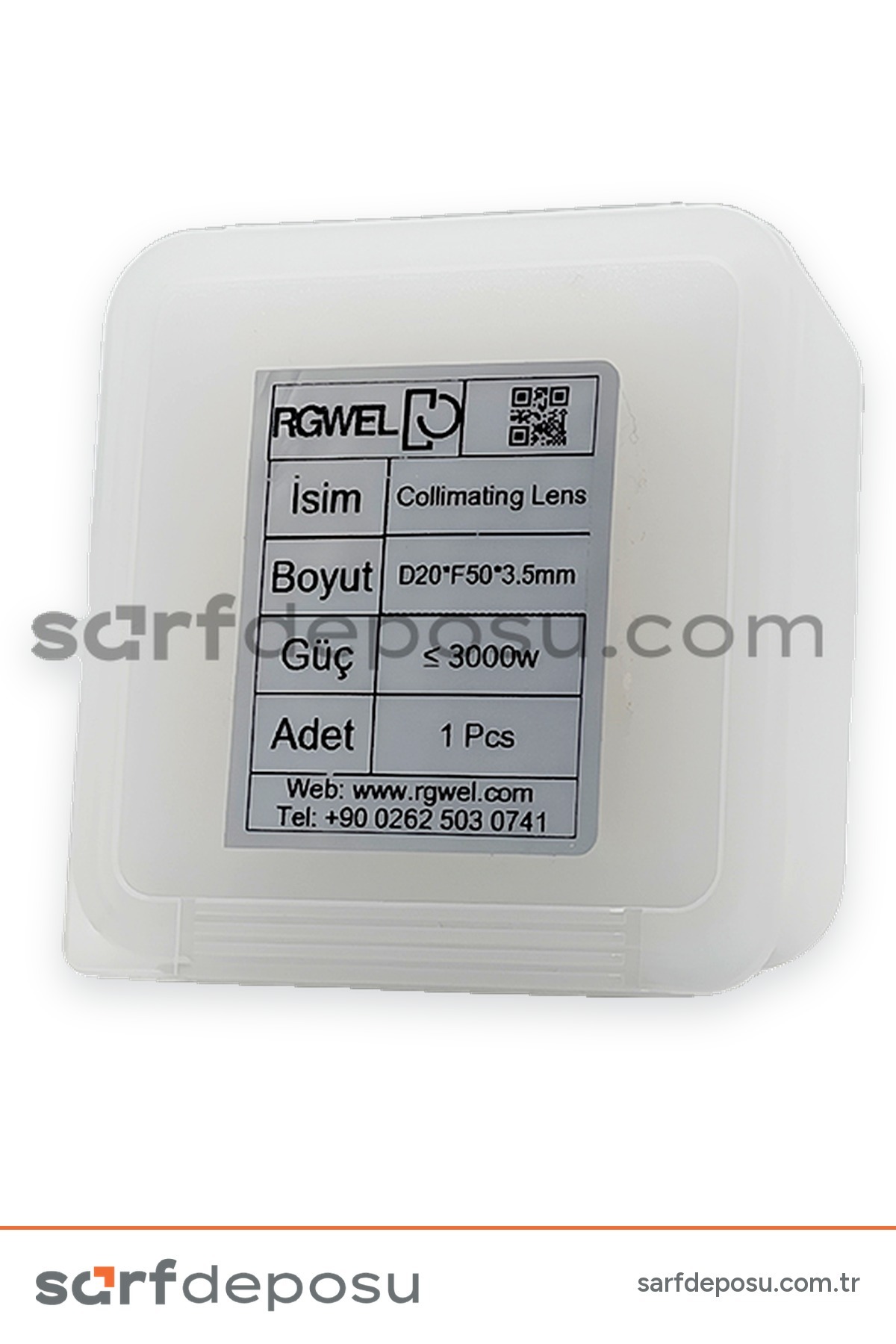

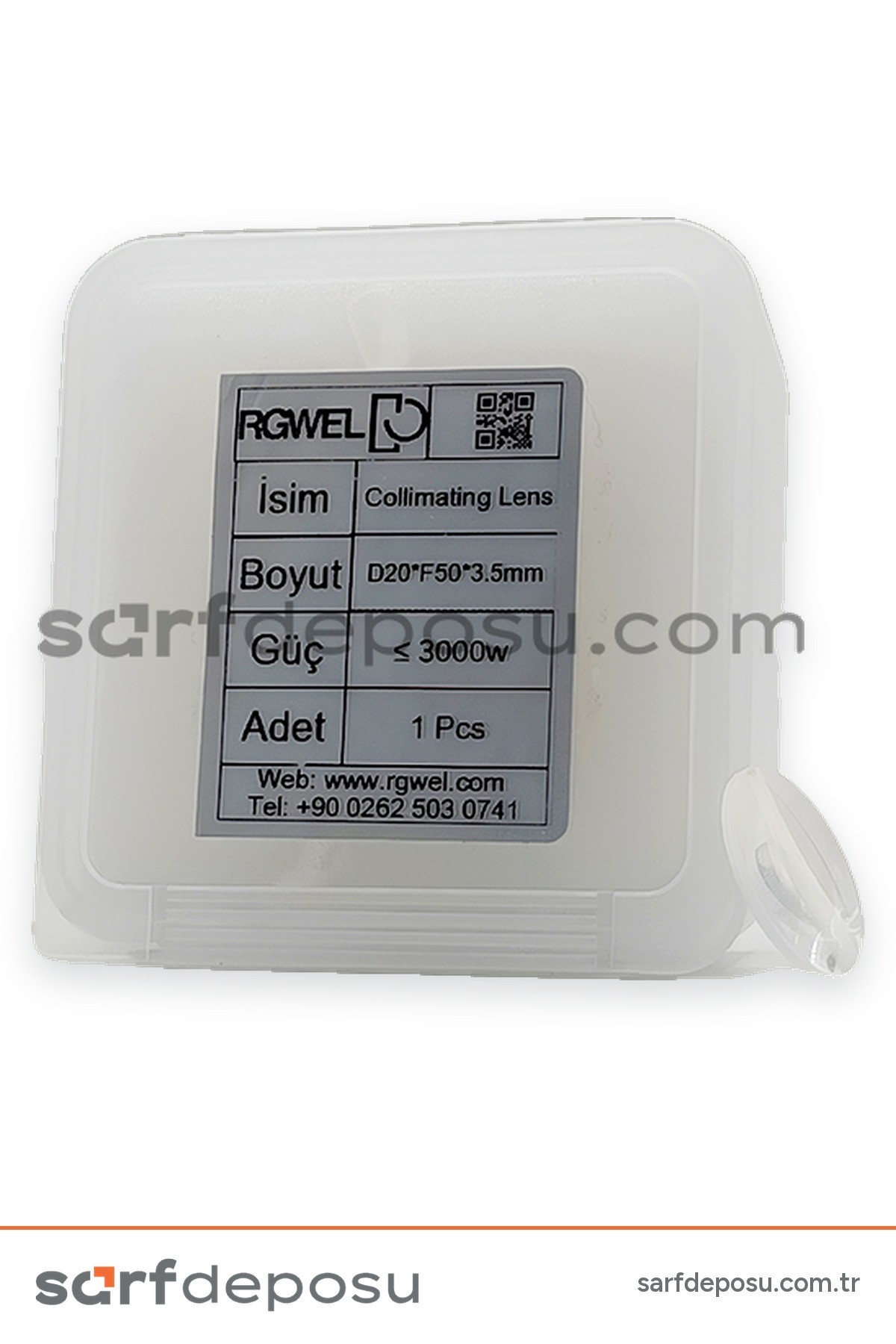

Collimation Lens D20 F50 3.5mm, fiber lazer kaynak ve kesim kafalarında ışını paralel hale getiren kolimatör lenstir. 20 mm çapında ve 50 mm odak uzaklığındadır. Fiberden çıkan ve açılarak ilerleyen ışını düzgün bir demete çevirir, odaklanması için focus lense hazırlar. Işının kafa içindeki yolu bu lensle başlar. Çapı, F değeri ve 3.5 mm değeri aynı olan collimation lens kullanan kafalarla ölçü olarak uyumludur.
Collimation Lens D20 F50 T3.5, fiber lazer kaynak ve kesim sistemleri için özel olarak tasarlanmış yüksek hassasiyetli kolimatör lenstir.
Lazer ışınını paralel hale getirerek (kolimasyon) daha stabil ve kontrollü bir ışın çıkışı sağlar. Bu sayede kaynak, kesim veya markalama işlemlerinde yüksek hassasiyet, kaliteli sonuç ve optimum performans elde edilir.
3.5MM odaklama ile özellikle dar alanlarda ve hassas uygulamalarda mükemmel sonuç verir. Endüstriyel kullanıma uygun yüksek kaliteli optik malzemeden üretilmiştir.
-TEKNİK ÖZELLİKLER-
Ürün Tipi: Collimation Lens (Kolimatör Lens)
✔Çap (D): 20 mm
✔Odak Mesafesi (F): 50 mm
✔Odak Uç Mesafesi: 3.5 mm
✔ Uyumlu Modeller: Fiber Lazer
✔Malzeme: Yüksek geçirgenlikli optik cam
✔Kullanım: Fiber lazer sistemleri
✔ Isıya dayanıklı, uzun ömürlü yapı
✔Güç: 3000W
F50 ile F60 arasındaki fark neden önemli?
Mağazamızda aynı çapta bir de Collimation Lens D20 F60 3.5mm bulunur. İki lens elde neredeyse aynı görünür ve kumpasla ayırt edilemez, çünkü aralarındaki fark odak uzaklığındadır. F değeri farklı bir kolimatör kafanın optik ayarını değiştirir. Odak noktası ve ışın çapı beklenen yerde olmaz.
| Kod | Anlamı | Nasıl doğrulanır? |
|---|
| D20 | Lens çapı 20 mm | Kumpasla dış çap ölçülür |
| F50 | Odak uzaklığı 50 mm | Kutu etiketi, lens tutucusu ya da kartuştaki kod |
| 3.5 mm | Teknik özelliklerde odak uç mesafesi olarak verilen değer | Kutu etiketi ya da ürün kodu |
Eski lensin kutusu yoksa ve kod okunmuyorsa tahminle sipariş vermeyin. Kafanızın marka ve modelini, lensin tutucusunu gösteren net bir fotoğrafı ve ölçtüğünüz çapı iletişim sayfamızdaki kanallardan bize yazın.
Kolimatörü ne zaman kontrol etmelisiniz?
Kolimatör sıçrantıya doğrudan maruz kalmaz, önündeki koruyucu lens ve focus lens onu korur. Bu yüzden ilk şüphelenilecek parça değildir. Koruyucu lens ve focus lens temiz olduğu halde kaynak ya da kesim kalitesi düzelmiyorsa, hasarlı bir koruyucu lensle bir süre çalışıldıysa ya da kafa açıkken içeri toz girdiyse kolimatörü de kontrol edin.
Uygun temizlikle giderilemeyen leke, yanık izi, çizik, çatlak ya da kaplama hasarı varsa lens değiştirilir. Kontrolü lazer devre dışıyken, cihazın bakım talimatına uygun yapın.
Yedek ve bakım önerisi
Servis ekibimizin listesinde collimation lens, koruyucu lens ve focus lensten sonra en sık değişen üçüncü parçadır. Kafanızın kullandığı kolimatörden yedek tutmak bir lens hasarında makinenin beklemesini önler. Lens yuvasının conta ve O-ring takımından da her ölçüden 2 takım bulundurmanızı öneriyoruz. Lens değiştirirken ezilmiş bir O-ring'i yeniden kullanmayın.
Collimation Lens D20 F50 ile ilgili sıkça sorulan sorular
1. D20 F50 ile D20 F60 lensi nasıl ayırt ederim?
Kutu etiketindeki, lens tutucusundaki ya da kartuştaki koda bakarak ayırt edersiniz. Çapları aynı olduğu için kumpasla ölçmek fark göstermez. Kod yoksa kafanızın modelini bize yazın.
2. Bu lens kesim kafasında da kullanılır mı?
Evet, lens fiber lazer kaynak ve kesim sistemleri için tanımlanmıştır. Kesim kafanızdaki kolimatörün çapı, F değeri ve 3.5 mm değeri bu lensle aynıysa ölçü olarak uyar.
3. Kolimatör kirlenirse ne olur?
Işın kafanın içinde düzgün iletilmez ve işlem kalitesi düşer. Kirli yüzey ışığın bir kısmını tutarak ısınır, lens bu yüzden kalıcı hasar görebilir. Kalite düştüğünde gücü artırmak yerine optikleri sırayla kontrol edin.
4. Kolimatörü kendim değiştirebilir miyim?
Temiz bir ortamda, lazer kapalıyken ve lensin takılı olduğu yönü not ederek değiştirebilirsiniz. Lensi kenarından tutun ve yuvadaki O-ring'i kontrol edin. Kafanın optik yapısından emin değilseniz değişimi servis desteğiyle yapın.
Diğer ölçüler için collimation lens ve focus lens kategorilerimize, lens seçiminin ayrıntıları için fiber lazer lens seçimi rehberimize bakabilirsiniz.
