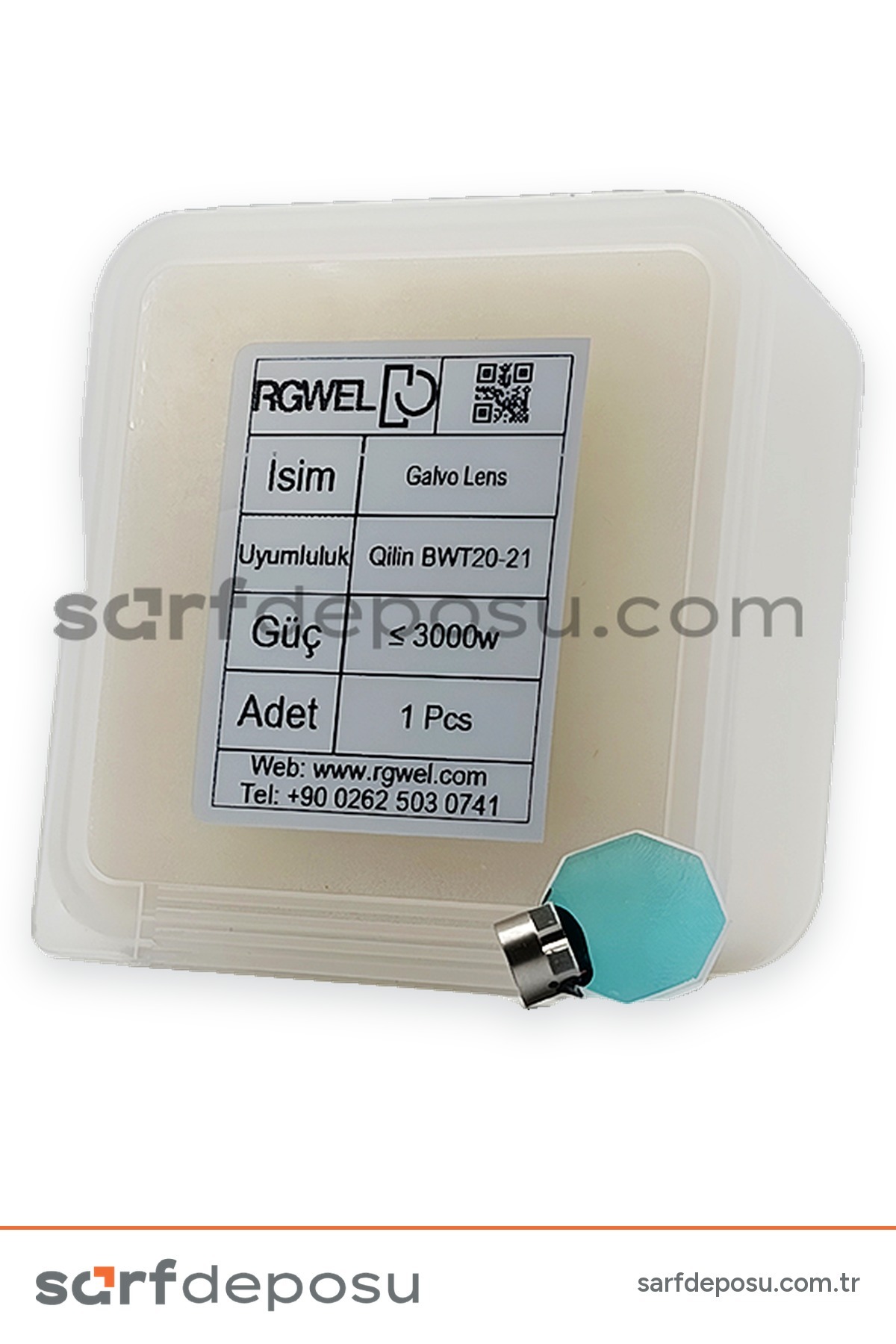

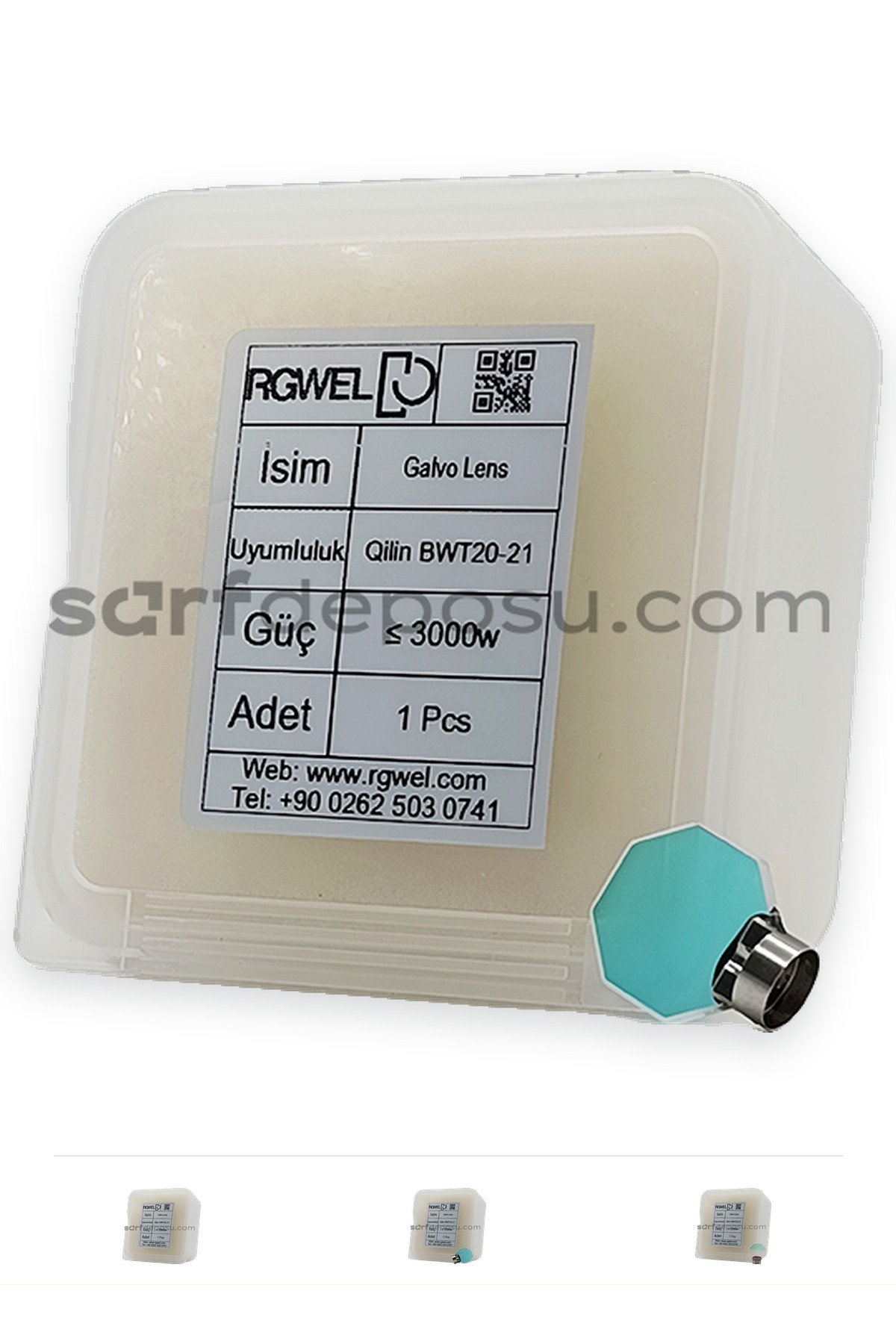

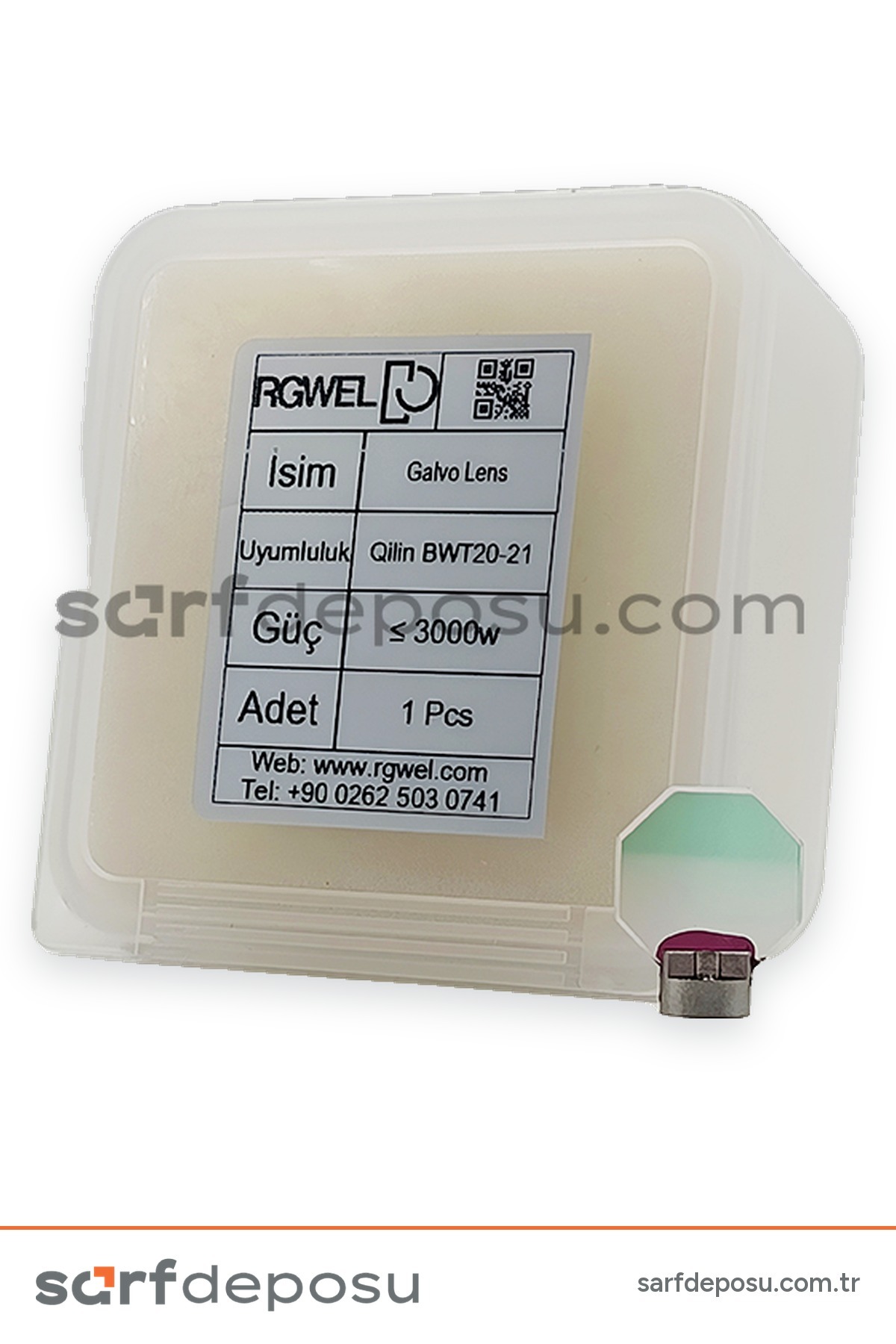

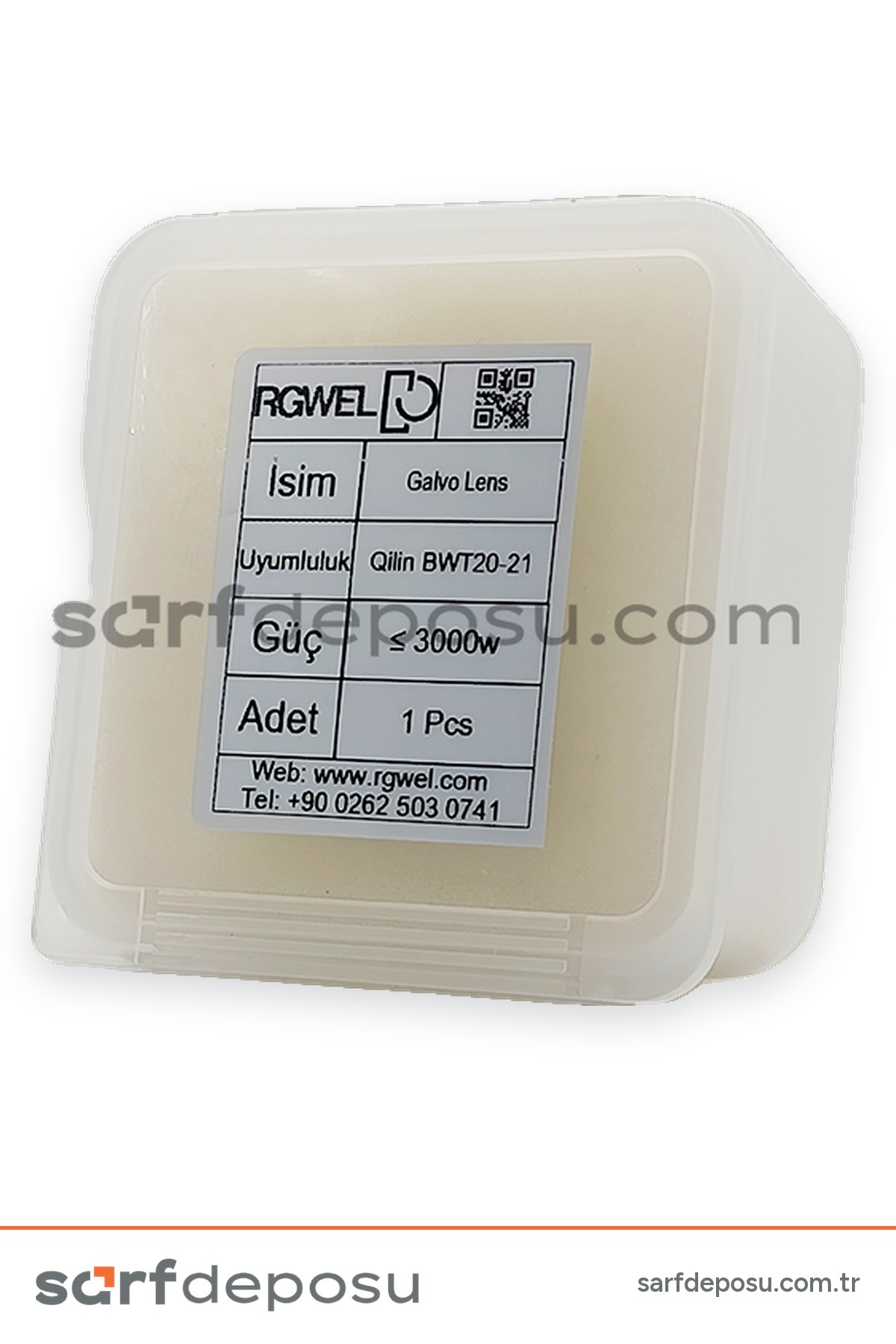

Qilin BWT20-21 Galvo Lens, Qilin BWT20 ve BWT21 el tipi fiber lazer kaynak kafalarının galvo biriminde kullanılan optik lenstir. X ve Y eksenlerindeki galvo motorlarla birlikte çalışır ve lazer ışınını çalışma alanında düzgün dağıtır. Bu iki kafa çift eksenli salınım yapar, galvo lens de bu hareketin optik tarafıdır. Orijinal Qilin parçasıdır.
QİLİN BWT20 ve BWT21 fiber lazer sistemleri için tasarlanmış Galvo Lens, lazer ışığının X ve Y eksenlerinde hassas ve homojen taranmasını sağlayan endüstriyel sınıf bir optik bileşendir.
F-theta optik tasarımı sayesinde lazer ışığı yüzey üzerinde eşit şekilde dağıtılır. Pulse cleaning, lazer markalama ve yüzey işleme gibi uygulamalarda maksimum hassasiyet sağlar. Galvo lens, fiber lazerin galvanometre motorları ile uyumlu çalışarak yüksek hız ve doğruluk sunar.
Dayanıklı optik malzeme ve anti-reflektif (AR) kaplama ile uzun ömürlüdür ve endüstriyel çalışma koşullarında performansını korur.
-TEKNİK ÖZELLİKLER-
Ürün Tipi: Galvo Lens
✔Uyumluluk: QİLİN BWT20 / BWT21 fiber lazer sistemleri
✔Lens Tipi: F-theta (düz alan tarama lensi)
Fonksiyon:
✔Lazer ışığını homojen şekilde odaklar ve tarar
✔X ve Y eksenlerinde galvanometre motorlarıyla uyumlu
✔Dalga Boyu: 1064 nm fiber lazer standardı
✔Malzeme: Yüksek geçirgenlikli optik cam
✔Kaplama: Anti-reflektif (AR coating)
Kullanım Alanı:
✔Pulse mod lazer temizleme
✔Yüzey hazırlama ve lazer kaynak
BWT20-21 kafasında galvo lensle birlikte kullanılan parçalar
Galvo lens, kafanın optik zincirindeki parçalardan biridir. Aynı kafada kullanılan ve mağazamızda bulunan parçalar şunlardır.
Galvo lensi koruyan parça
Galvo lensi kaynak dumanından ve sıçrantıdan koruyan parça öndeki koruyucu lenstir. Servis ekibimiz hasarlı koruyucu lensle çalışmaya devam etmenin kafanın iç optiklerine zarar verebileceğini belirtiyor. Bu yüzden koruyucu lensi her vardiya öncesinde kontrol edin ve yanık, çatlak ya da temizlikle çıkmayan leke gördüğünüzde bekletmeden değiştirin. Hazneyi tozlu ortamda açmayın, kapatırken O-ring'in yerinde olduğundan emin olun.
Galvo lens ne zaman değişir?
Kaynak gücü düştüğünde önce koruyucu lense bakılır. Koruyucu lens sağlamken kayıp sürüyorsa iç optikler kontrol edilir. Galvo lensin yüzeyinde yanık izi, çizik ya da kaplama hasarı görülürse lens değiştirilir. Değişimi temiz bir ortamda, enerji kesikken ve lensi yalnız kenarından tutarak yapın. Kafanın gövdesini açmanız gerekiyorsa servis desteği alın.
Kafanızın modelinden ya da elinizdeki lensin bu ürünle aynı olduğundan emin değilseniz kafa marka ve modelini, mevcut galvo lensin ölçülerini ve net fotoğrafını iletişim sayfamızdaki kanallar üzerinden bizimle paylaşın.
Qilin BWT20-21 galvo lens ile ilgili sıkça sorulan sorular
1. Bu lens BWT30 kafasında kullanılır mı?
Bu lensin adında BWT20 ve BWT21 yazar. Robotik tip BWT30 için adında BWT30 geçen ayrı bir galvo lens mağazamızda bulunur.
2. Galvo lens ile reflective lens aynı parça mı?
Değil. İkisi de BWT20-21 kafasındaki optik parçalardır ama ayrı ürünlerdir. Reflective lensin ölçüsü adında yazar. Hangi parçanın değişmesi gerektiğini kafanın bakım talimatına ya da servis teşhisine göre belirleyin.
3. Yalnız lens mi almalıyım, set mi?
Yalnız optik yüzeyde hasar varsa galvo lens yeterlidir. Salınım hareketi de bozulduysa lens ve motoru birlikte içeren X ya da Y eksen setlerine bakın. Hangi eksenin sorunlu olduğunu servis teşhisi belirler.
4. Galvo lens hangi uygulamalarda kullanılır?
Lazer kaynağın yanında pulse lazer temizleme ve yüzey hazırlama uygulamalarında da kullanılır. Uygulama değişse de bakım kuralı aynıdır, önce koruyucu lens kontrol edilir.
Diğer galvo lensler için galvo lens kategorimize, kafalara uyan tüm parçalar için Qilin BWT20 ve Qilin BWT21 yedek parça sayfalarımıza bakabilirsiniz.
