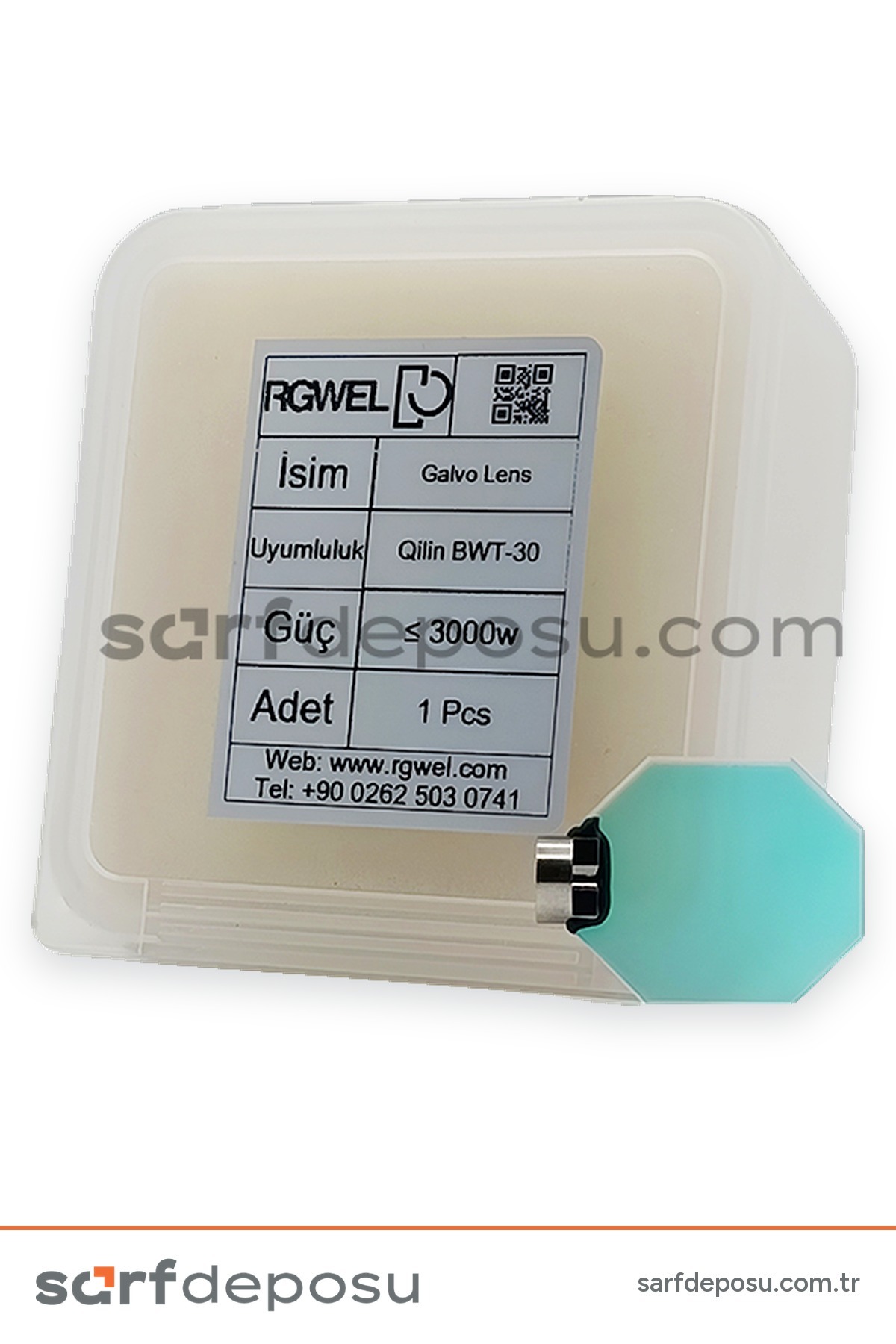

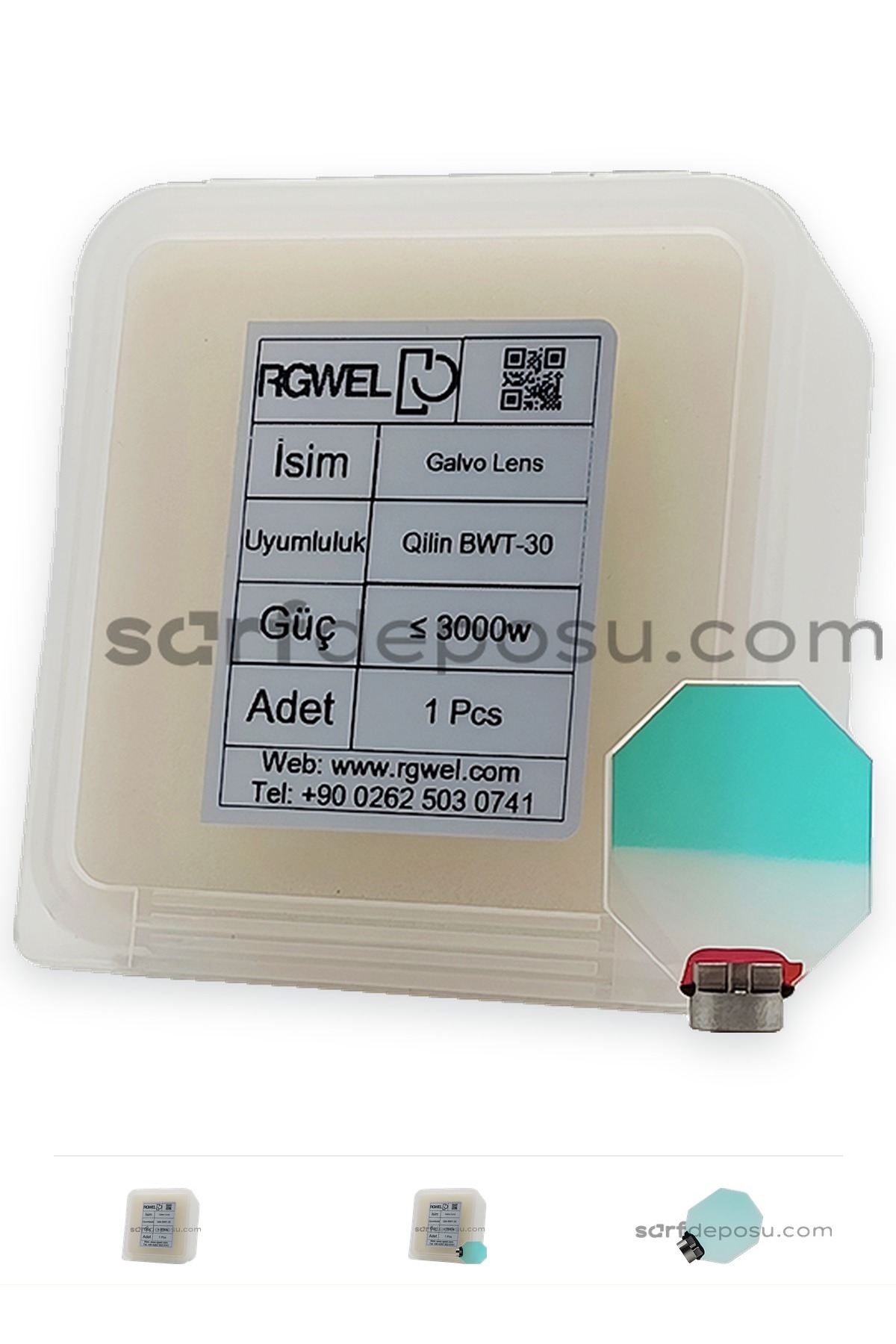

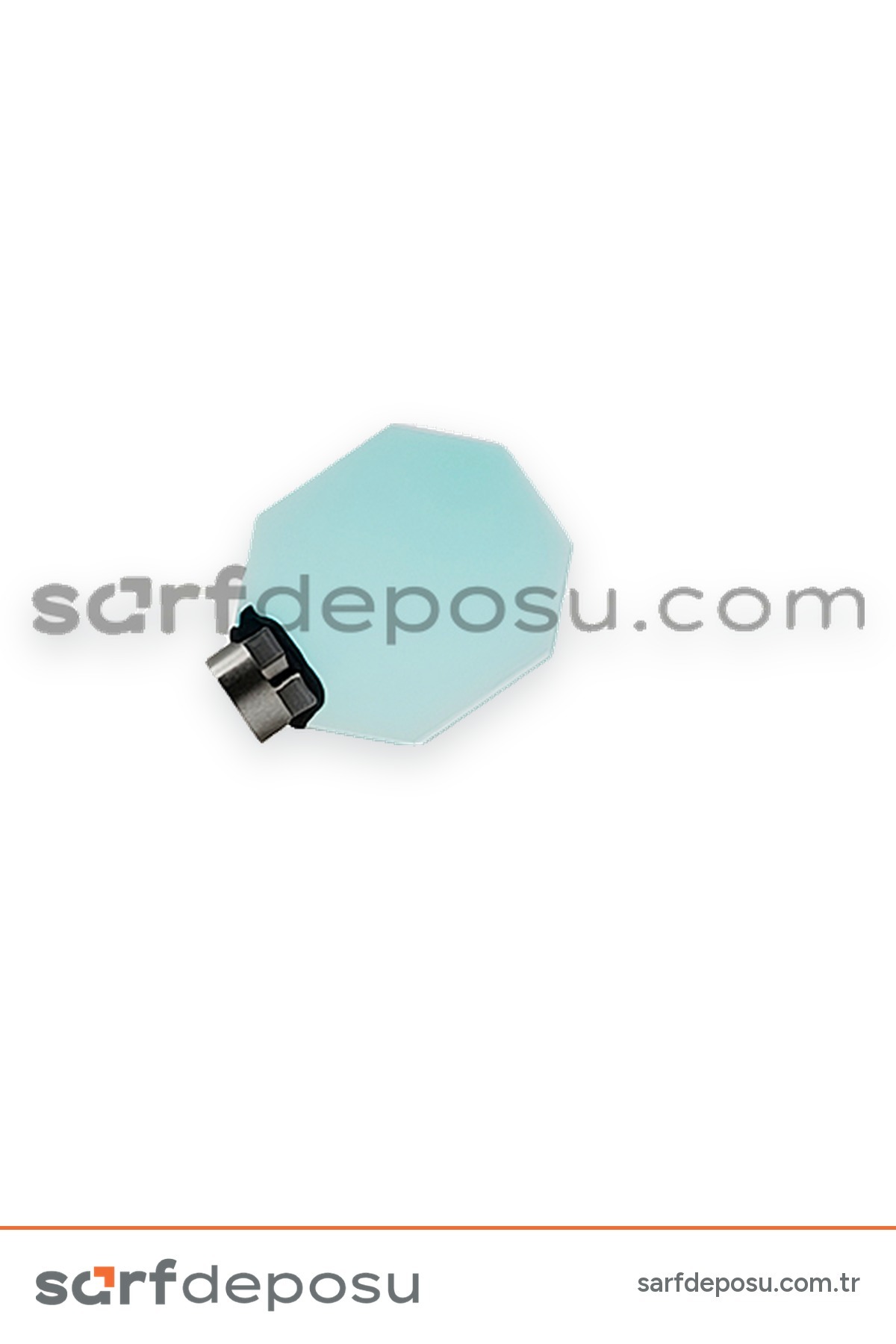

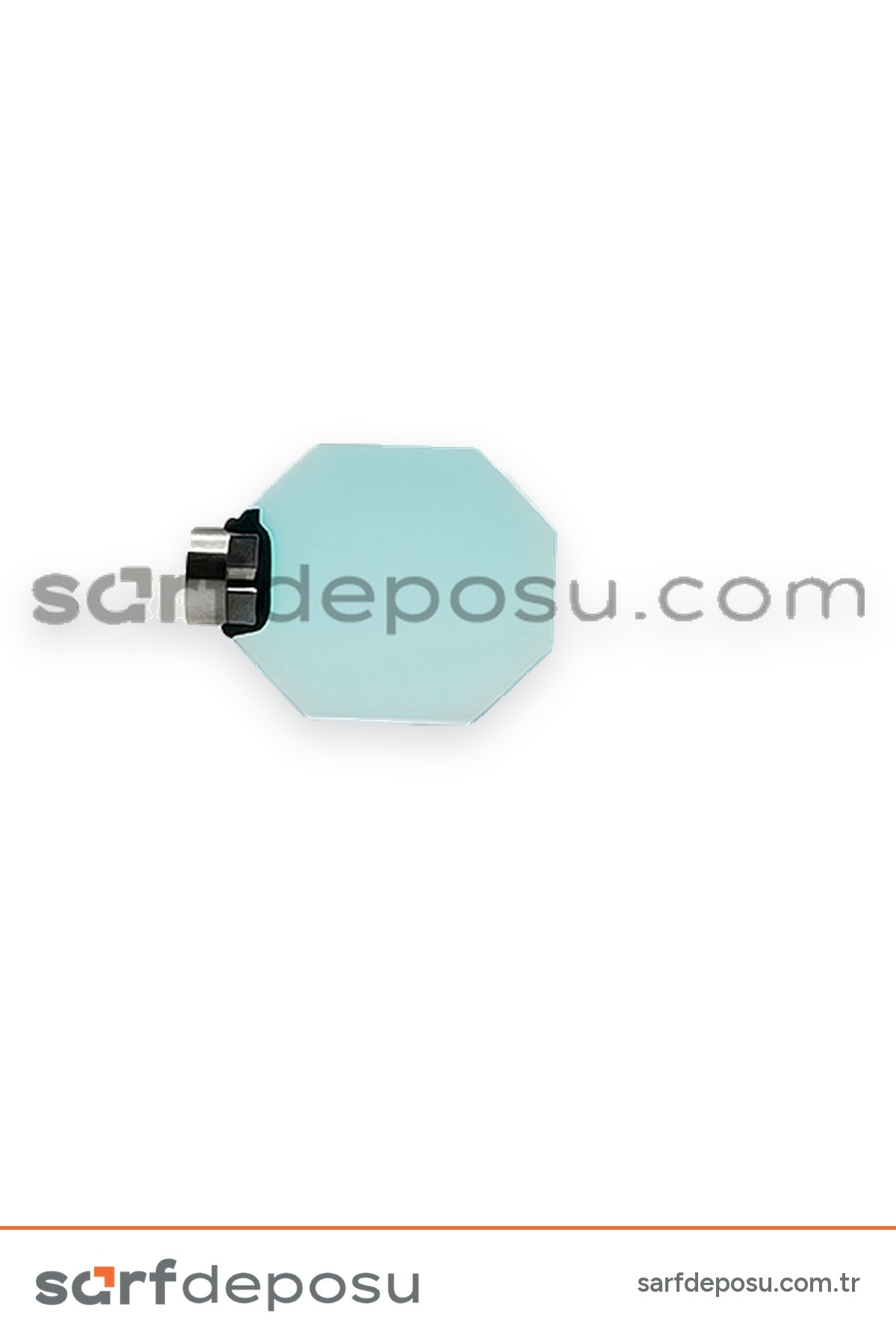

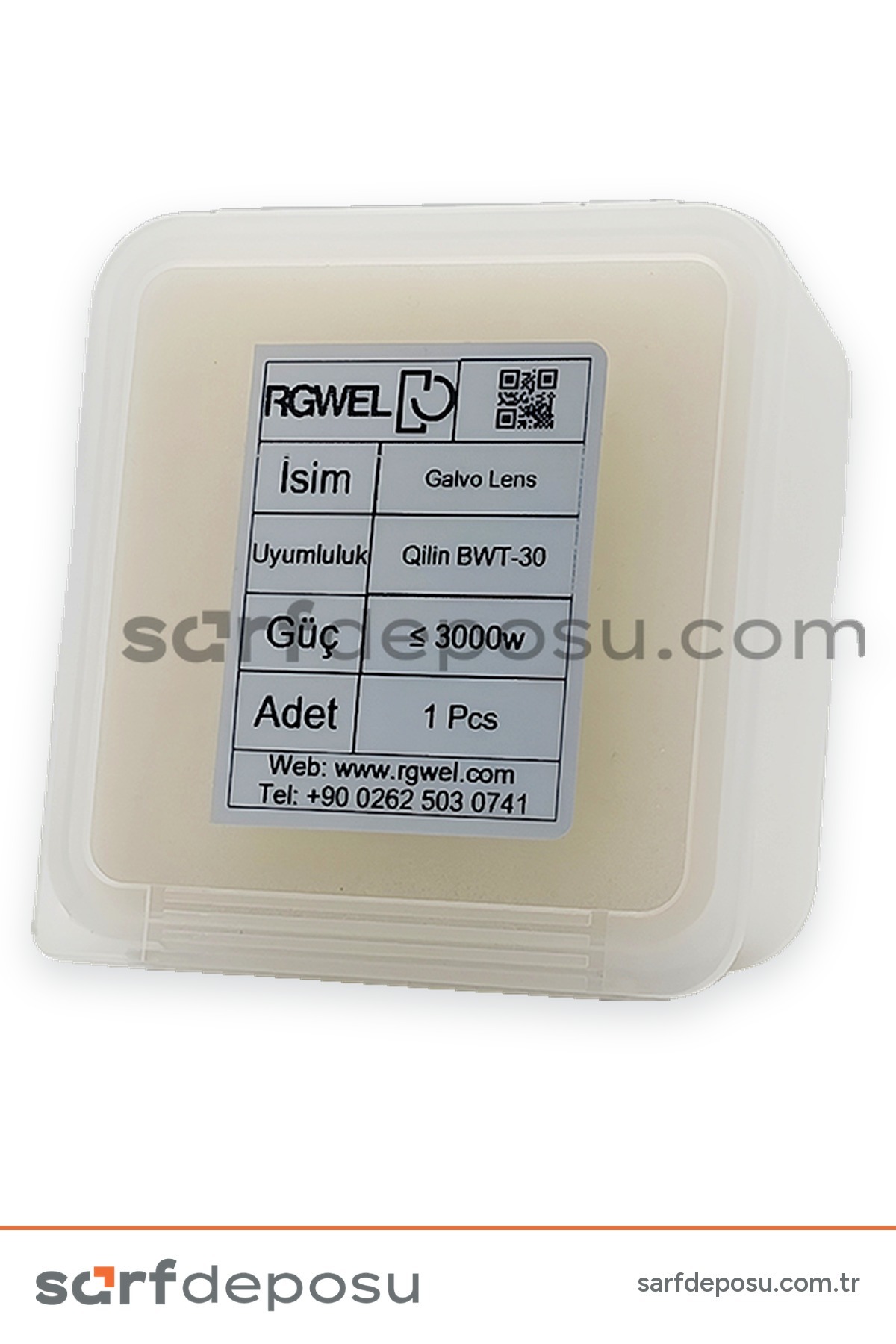

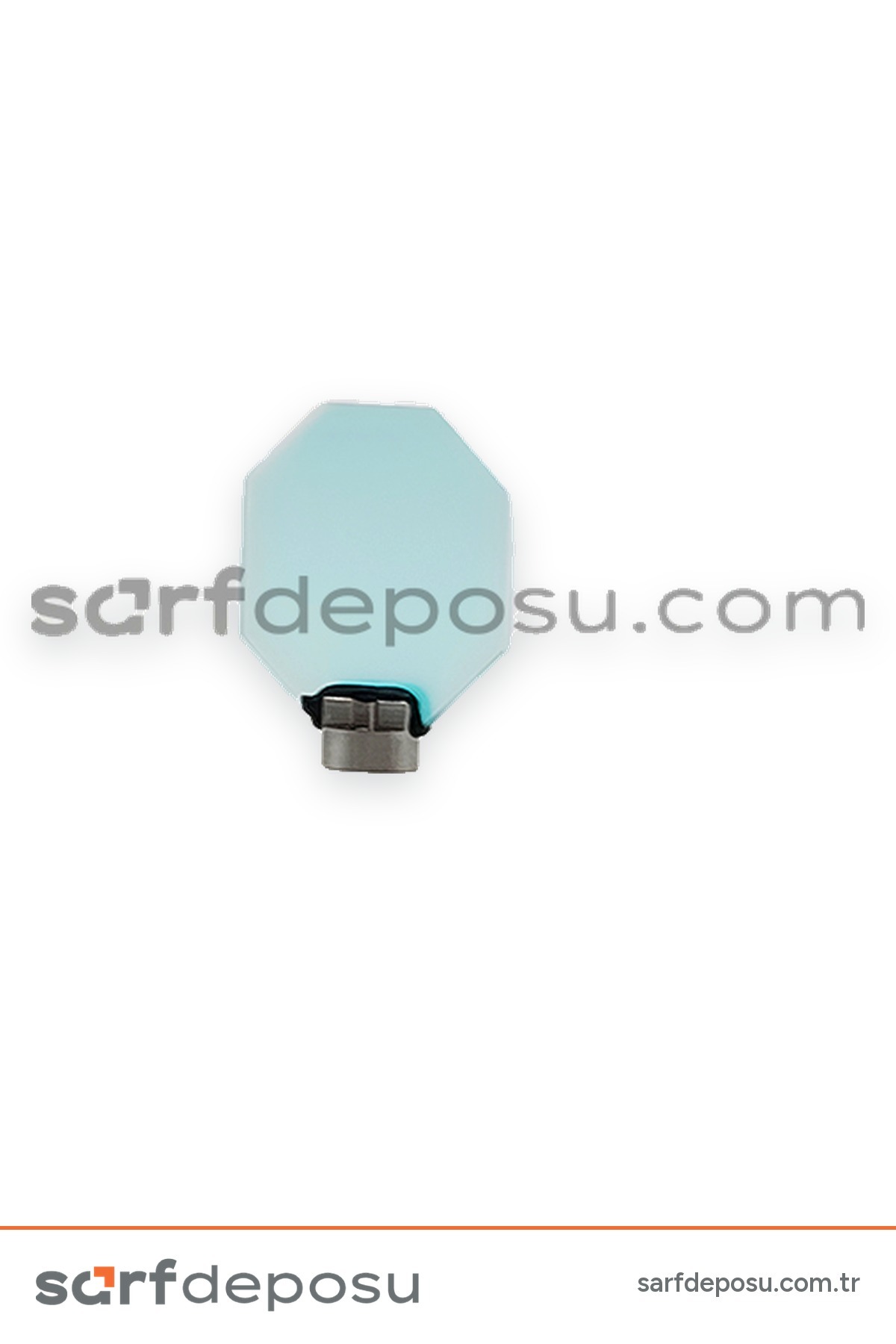

Qilin BWT30 Galvo Lens, robotik tip Qilin BWT30 fiber lazer kaynak kafasının galvo biriminde kullanılan optik lenstir. X ve Y eksenindeki galvo motorlarla birlikte çalışır ve lazer ışınını çalışma alanında düzgün biçimde taratır. Robot hattında kafa uzun süre kesintisiz çalıştığı için bu lensin ve önündeki optiklerin planlı kontrolü önemlidir. Orijinal Qilin parçasıdır, yalnız BWT30 için sunulur.
QİLİN BWT30 fiber lazer sistemleri için özel olarak tasarlanmış Galvo Lens, lazer ışığının çalışma alanında hassas ve homojen taranmasını sağlar.
F-theta optik tasarımı sayesinde lazer ışığı yüzey üzerinde eşit şekilde dağıtılır ve pulse cleaning, markalama veya yüzey işleme gibi uygulamalarda maksimum hassasiyet elde edilir. Galvo lens, fiber lazerin X ve Y eksenindeki galvanometre motorları ile uyumlu çalışarak yüksek hız ve doğruluk sunar.
Dayanıklı optik malzeme ve kaplaması ile uzun ömürlüdür ve endüstriyel çalışma koşullarında performansını korur.
-TEKNİK ÖZELLİKLER-
Ürün Tipi: Galvo Lens
✔Uyumluluk: QİLİN BWT30 fiber lazer sistemi
✔Lens Tipi: F-theta (düz alan tarama lensi)
Fonksiyon:
✔Lazer ışığını homojen şekilde odaklar ve tarar
✔X ve Y eksenlerinde galvanometre ile uyumlu
✔Dalga Boyu: 1064 nm fiber lazer standardı
✔Malzeme: Yüksek geçirgenlikli optik cam
✔: Anti-reflektif (AR coating)
Kullanım Alanı:
✔Pulse mod lazer temizleme
✔Yüzey hazırlama ve lazer kaynak
Robotik hatta galvo lens bakımı
Robotik hatta kafa aynı işi tekrar tekrar yapar ve operatör kafanın başında durmaz. Bu yüzden optikteki bir sorun ancak kaynak kalitesi düştüğünde fark edilebilir. Galvo lensi korumak için şunları hattın rutin işlerine ekleyin.
- Koruyucu lensi vardiya başında kontrol edin.
- Kalite düştüğünde gücü artırmadan önce koruyucu lense bakın. Servis ekibimizin sahadan çıkardığı ders, hasarlı optikle çalışmaya devam etmemektir.
- Koruyucu lens sağlamken kayıp sürüyorsa iç optiklerin, bu arada galvo lensin de yüzeyini kontrol ettirin.
- Hazne açıldıktan sonra O-ring ve yüzüğün yerine oturduğundan emin olun.
BWT30 kafasında birlikte kullanılan parçalar
Doğru lensi seçmek
BWT30 galvo lensi, el tipi BWT20 ve BWT21 kafalarının galvo lensiyle karıştırılmamalıdır. İki ürün farklı kafalar için ayrı ayrı sunulur. Kafanızın etiketinde BWT30 yazdığını doğrulayın. Etiket okunmuyorsa kafa marka ve modelini, mevcut lensin ölçülerini ve fotoğrafını iletişim sayfamızdaki kanallardan gönderin, siparişten önce birlikte karşılaştıralım.
Qilin BWT30 galvo lens ile ilgili sıkça sorulan sorular
1. BWT30 galvo lensi BWT20 ya da BWT21 kafasına takılır mı?
Bu lensin adında yalnız BWT30 yazar. El tipi BWT20 ve BWT21 kafaları için adında bu modeller geçen ayrı bir galvo lens bulunur.
2. Galvo lens ne zaman değiştirilir?
Yüzeyinde yanık izi, çizik, çatlak ya da temizlikle çıkmayan leke görüldüğünde değiştirilir. Sabit bir süre yoktur, karar lensin durumuna göre verilir. Güç kaybında önce koruyucu lens kontrol edilir.
3. Yedekte galvo lens tutmalı mıyım?
Galvo lens, servis ekibimizin en sık değiştirdiği parçalar arasındadır. Hattın durmasının maliyeti yüksekse yedekte tutmayı değerlendirin. Öndeki koruyucu lensten ise her tipten 5–10 adet bulundurmanızı öneriyoruz.
4. Lens ile motor arasında arıza nasıl ayrılır?
Lens kaynaklı sorunlar çoğunlukla güç kaybı ve optik yüzeydeki hasarla görülür. Tarama hareketinin durması, desenin bir yöne kayması ya da galvo uyarısı ise motor ve sürücü tarafını düşündürür. Teşhisi servis ekibimize bırakın.
Diğer galvo lensler için galvo lens kategorimize, BWT30'a uyan tüm parçalar için Qilin BWT30 yedek parçaları sayfamıza bakabilirsiniz.
