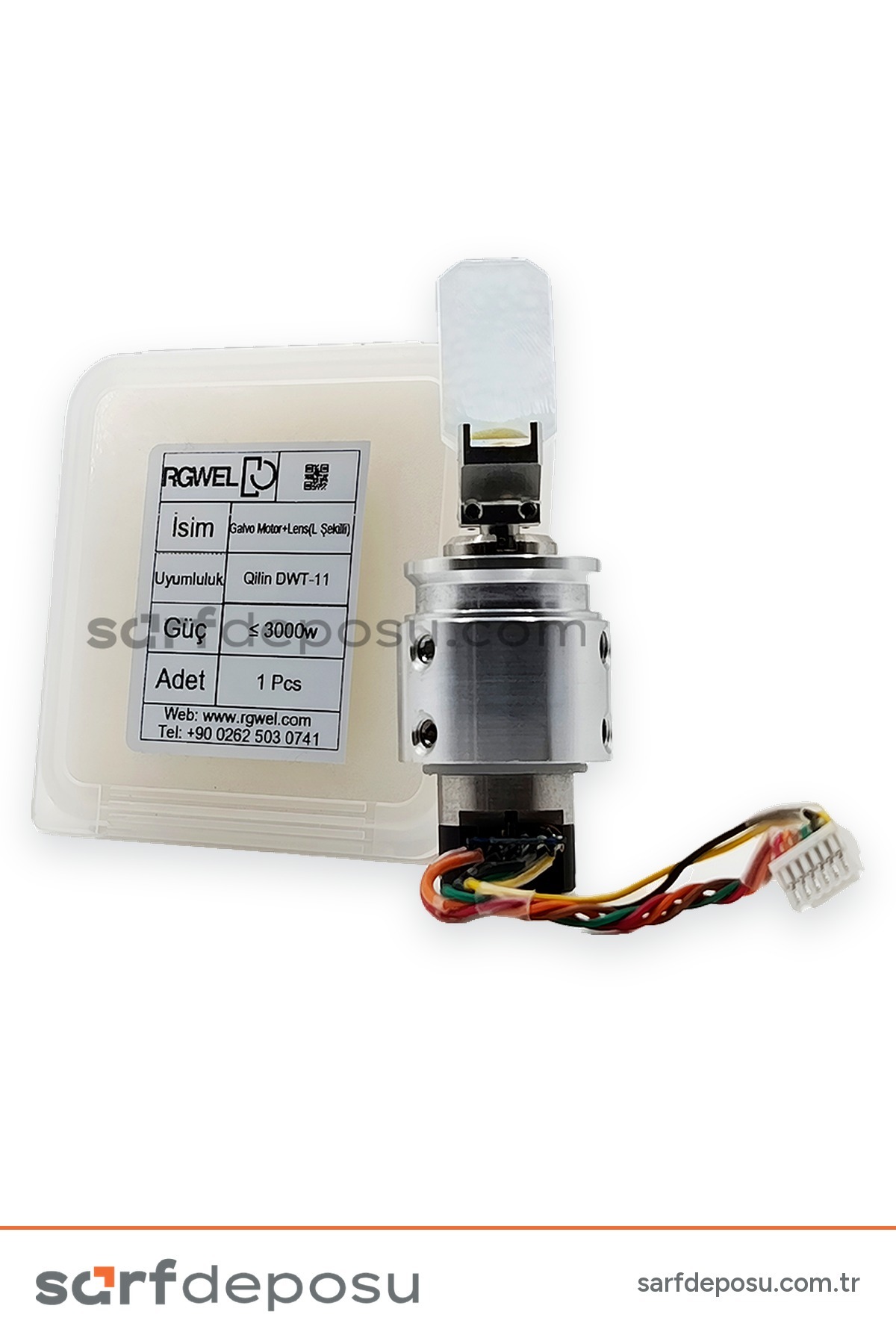

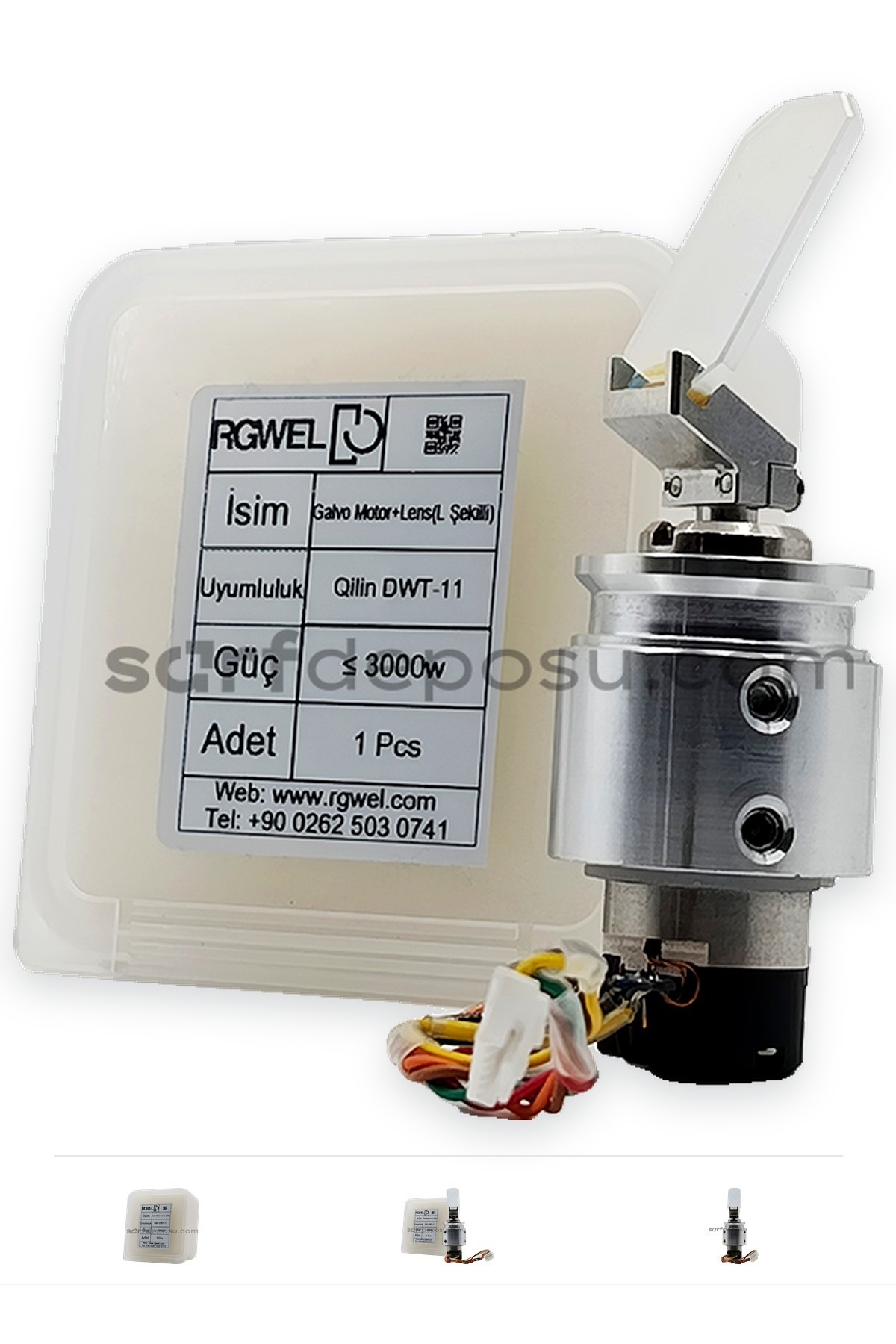

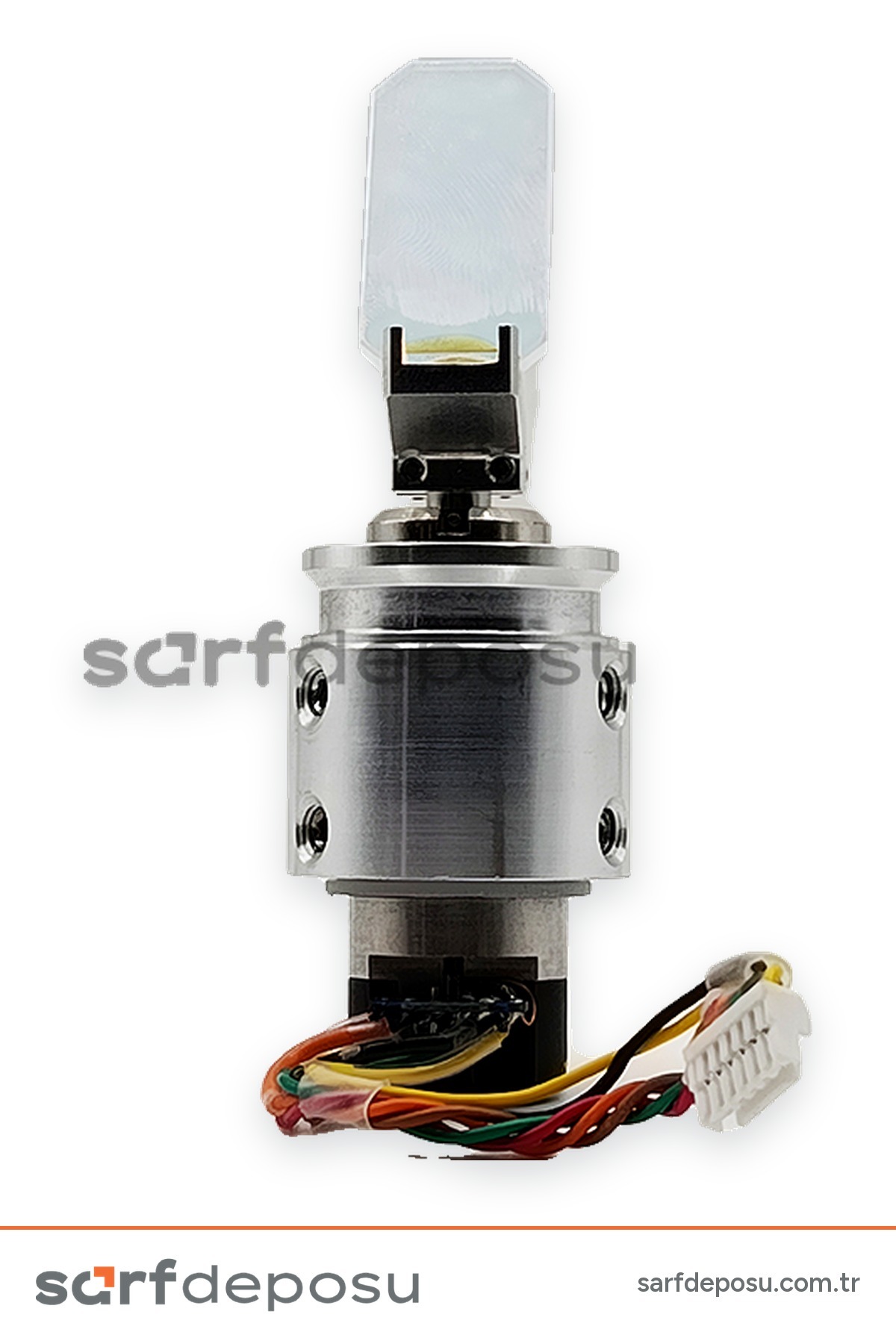

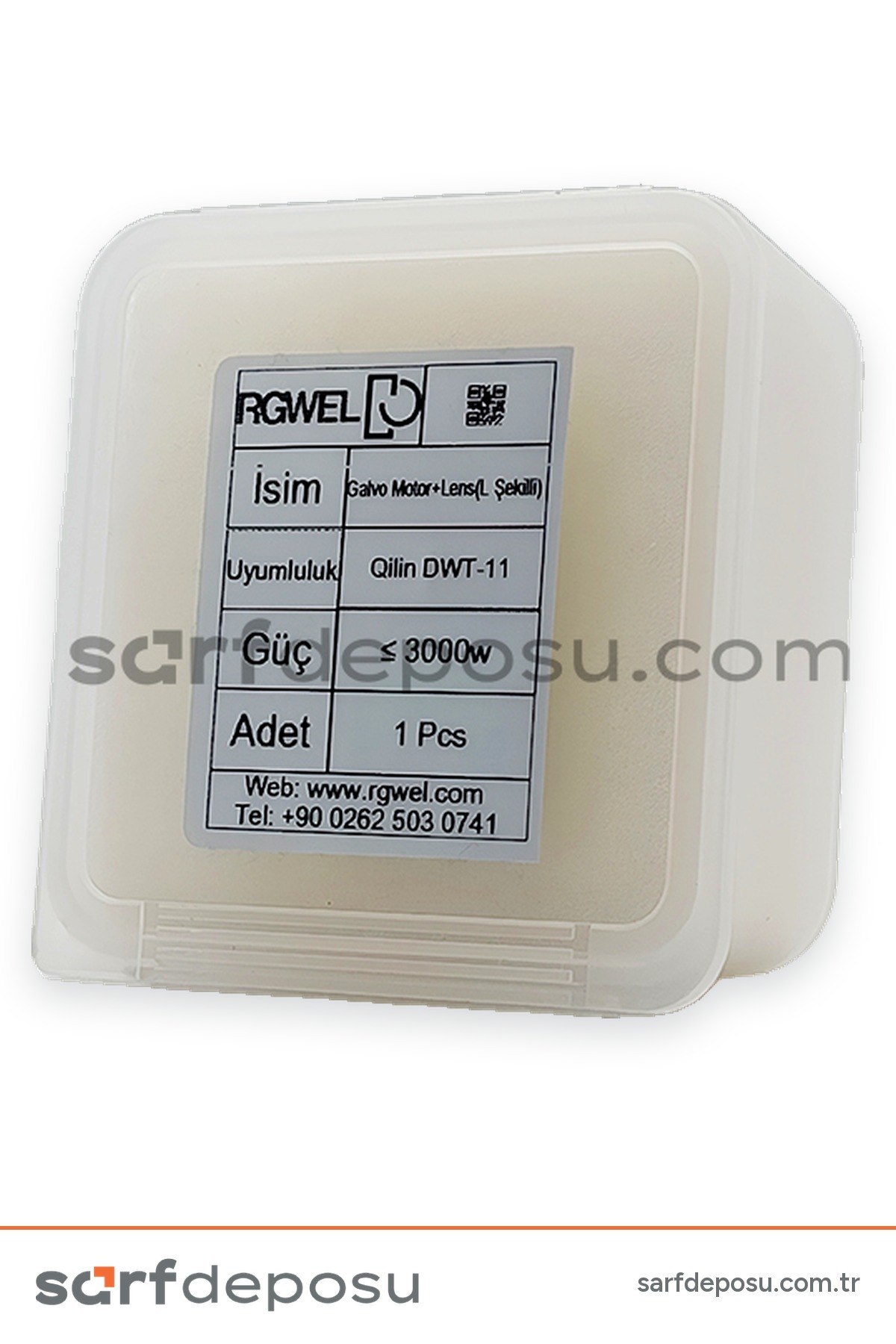

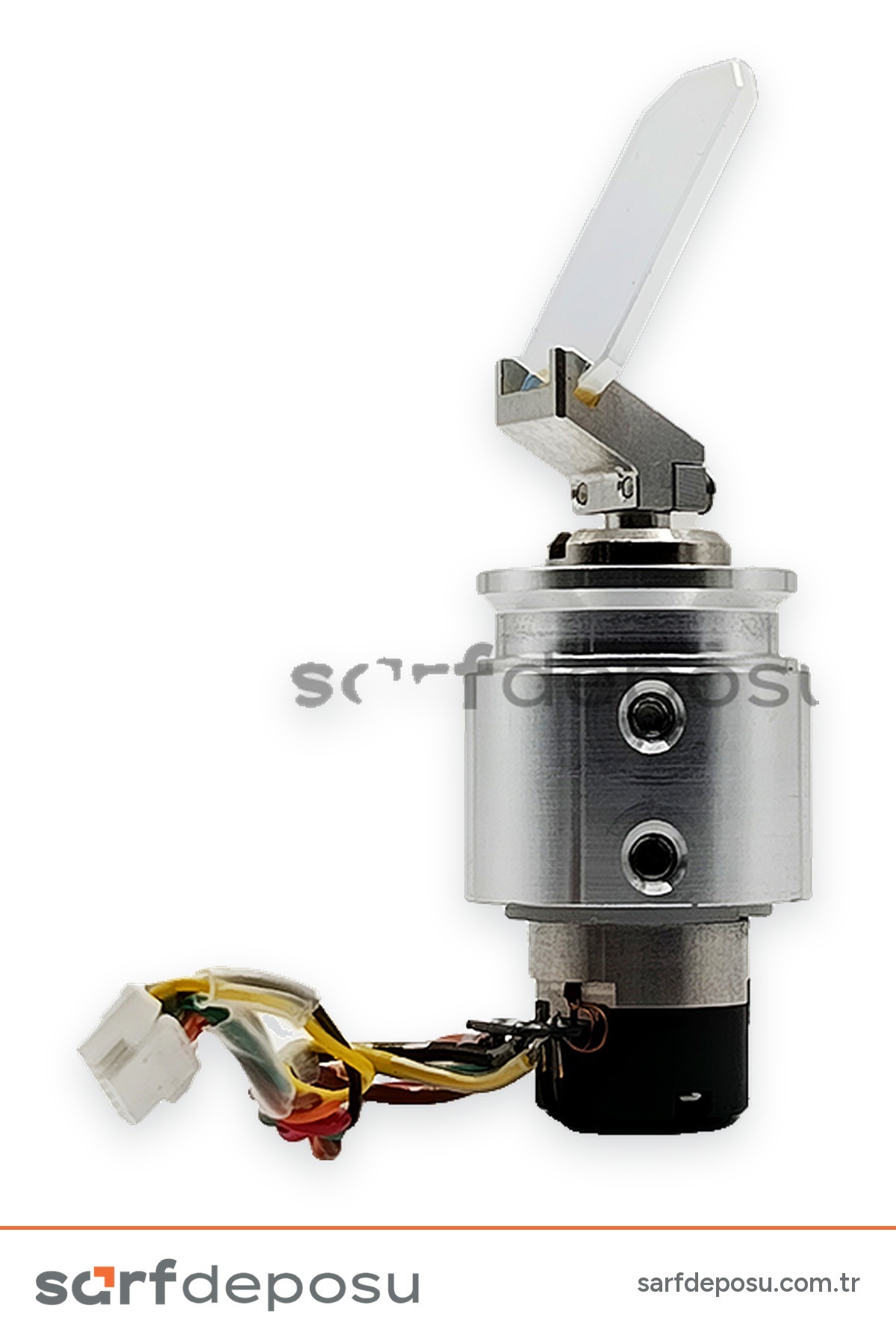

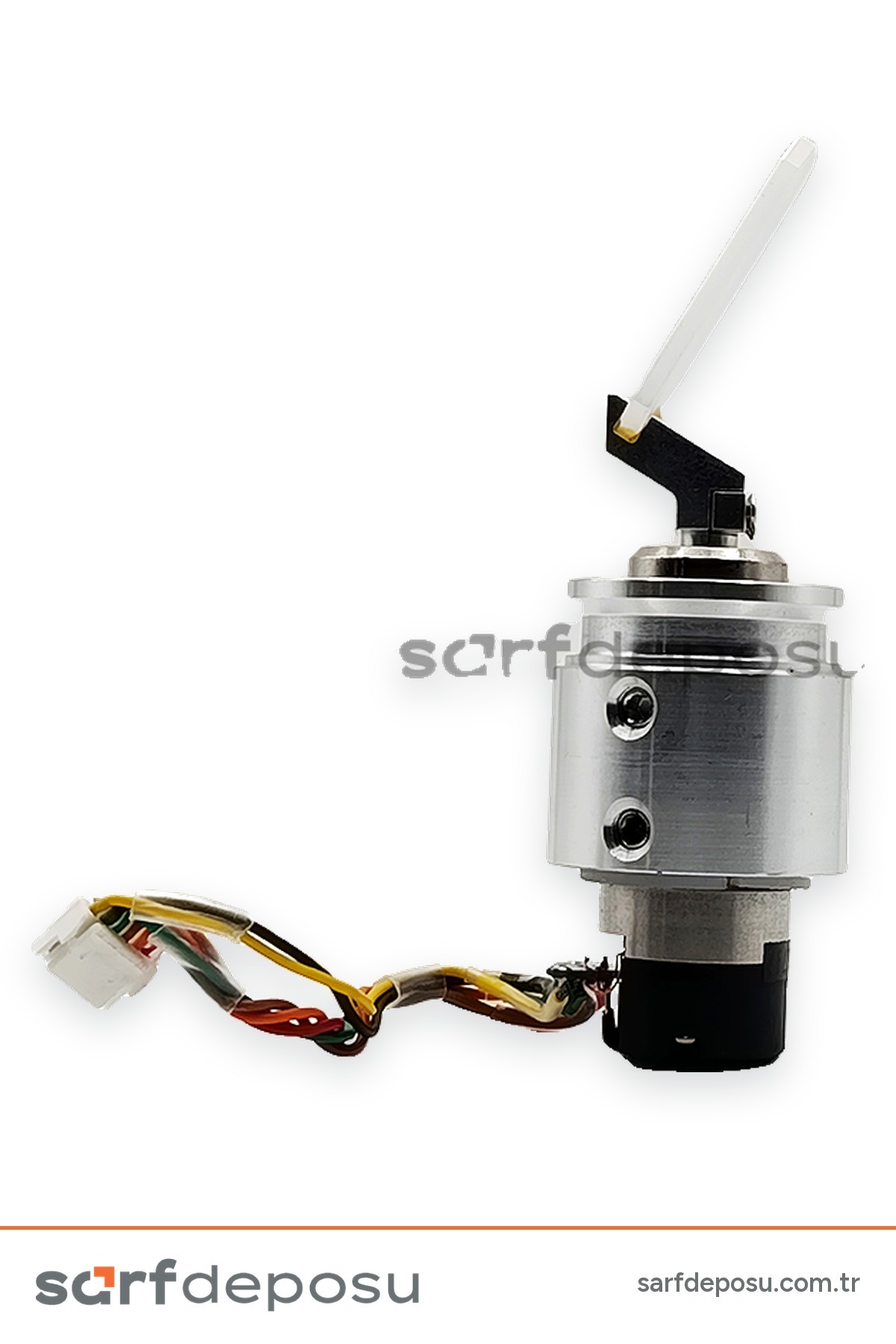

Fiber Lazer Galvo Lens 30x14 T-2mm (L Şekilli) + Galvo Motor Set - QİLİN BWT11

Galvo Lens 30x14 T-2mm L Şekilli + Galvo Motor Set, Qilin BWT11 el tipi fiber lazer kaynak kafasının galvo birimini oluşturan lens ve motor setidir. Galvanometre motor, L şekilli galvo aynasını (lensi) hareket ettirir ve lazer ışınını yüksek hızla yönlendirir. Set orijinal Qilin parçasıdır ve galvo biriminde motorla lensi birlikte yenilemek için kullanılır.

Fiber lazer kaynak sistemleri için özel olarak tasarlanmış Galvo Lens (30×14×2mm L Tipi) + Galvo Motor Set, lazer ışınının yüksek hız ve hassasiyetle yönlendirilmesini sağlar.

Bu set; lazer ışınının X ve Y eksenlerinde hareketini kontrol eden galvanometer motorlar ve ışını yansıtan yüksek yansıtıcılı optik galvo aynadan (lens) oluşur. Bu sayede markalama, kazıma ve kaynak işlemlerinde maksimum hız ve doğruluk elde edilir.

Galvo sistemlerde motor ve ayna birlikte çalışarak lazer ışınını iki boyutlu düzlemde yönlendirir ve yüksek hassasiyetli tarama işlemi gerçekleştirir.

QİLİN BWT11 sistemleri ile uyumlu olan bu set, endüstriyel kullanım için dayanıklı ve uzun ömürlü performans sunar.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Lens + Galvo Motor Set
✔Uyumluluk: QİLİN BWT11 fiber lazer sistemleri
✔Lens Ölçüsü: 30 × 14 × 2 mm
✔Lens Tipi: L Şekilli reflektör (ayna)
✔Kaplama: Yüksek yansıtıcılı optik kaplama (1064 nm uyumlu)
✔ Motor Tipi: Galvanometer (yüksek hızlı tarama motoru)
✔Eksensel Hareket: X – Y çift eksen
✔Tarama Açısı: ±11° (standart galvo)
✔Tepki Süresi: ≤0.35 ms hızlı yanıt
✔Hassasiyet: Yüksek konumlama doğruluğu (µrad seviyesinde)
✔Çalışma Gerilimi: ±15V DC
✔Arayüz: XY2-100 protokol uyumlu
✔Çalışma Sıcaklığı: 0°C ~ 45°C

Teknik değerler ne anlatır?

Ürün açıklamasındaki değerlerin bir kısmı, sipariş ve değişim sırasında doğrudan işinize yarar.

Değer	Ne işe yarar?
Lens 30 × 14 × 2 mm, L şekilli	Yedek lens alırken karşılaştıracağınız ölçü ve form
XY2-100 arayüz	Galvo motorun kontrol kartından komut aldığı haberleşme protokolü
±15V DC çalışma gerilimi	Motorun çalışma gerilimi. Kafanızdaki mevcut motorun etiketiyle karşılaştırın.
±11° tarama açısı	Motorun aynayı döndürebildiği açı aralığı
0 °C ~ 45 °C	Motorun çalışma sıcaklığı aralığı

Set mi, yalnız lens mi?

Aynı ölçüdeki L şekilli lens mağazamızda Galvo lens 30x14 T-2mm L şekilli BWT11 adıyla tek başına da satılır. Seçim, hangi parçanın hasarlı olduğuna bağlıdır.

• Yalnız lens yüzeyinde yanık, leke ya da kaplama hasarı varsa tek lens yeterlidir.
• Salınım durduysa, desen bozulduysa ya da ekranda galvo uyarısı varsa motor tarafı da şüphelidir. Bu durumda set iki parçayı birlikte yeniler.
• Hangisi olduğundan emin değilseniz önce servis teşhisi isteyin.

Değişim ve ilk kontroller

Seti takmadan önce cihazın enerjisini kesin, değişimi temiz bir ortamda yapın ve aynanın yüzeyine çıplak elle dokunmayın. Söktüğünüz birimin yönünü ve kablo bağlantısını fotoğraflayın. Değişimden sonra ekranda alarm olmadığını kontrol edin ve düşük güçte bir deneme dikişi çekin. Kafanın gövdesini açmak ya da kart üzerinde işlem yapmak gerekiyorsa işi servise bırakın, emniyet devrelerini hiçbir zaman devre dışı bırakmayın.

BWT11 kafanızdaki galvo biriminin bu setle aynı olduğunu doğrulamak isterseniz kafa marka ve modelini, mevcut lensin ölçülerini ve motor etiketinin fotoğrafını iletişim sayfamızdaki kanallardan gönderin.

BWT11 galvo lens ve motor seti ile ilgili sıkça sorulan sorular

1. Bu set hangi kafada kullanılır?

Ürün adında yazan Qilin BWT11 el tipi kaynak kafasında kullanılır. DWT22-23, BWT20-21 ve BWT30 için adında bu modeller geçen ayrı galvo ürünleri bulunur.

2. XY2-100 ne demek, benim için önemli mi?

XY2-100, galvo motorun kontrol kartından konum komutu aldığı haberleşme protokolüdür. Seti adında yazan BWT11 kafasında kullandığınız sürece ayrıca bir şey yapmanız gerekmez. Seti farklı bir sisteme uyarlamaya çalışmayın.

3. Setteki galvo lens temizlenebilir mi?

Yüzeydeki hafif toz uygun temizlik çubuğu ve solüsyonla alınabilir. Ayna kaplamasında yanık ya da çizik varsa temizlik işe yaramaz ve lens değişir.

4. Galvo setini yedekte tutmalı mıyım?

Galvo lens ve galvo motor servis ekibimizin en sık değiştirdiği parçalar arasındadır. Kafa üretimde kritikse ve duruşun maliyeti yüksekse seti yedekte tutmayı değerlendirebilirsiniz.

Diğer galvo setleri için galvo lens ve motor seti kategorimize, BWT serisi parçalar için Qilin BWT serisi sayfamıza bakabilirsiniz.
