Qilin BWT30 Fiber Lazer Galvo Lens+Motor Set (X) Eksen

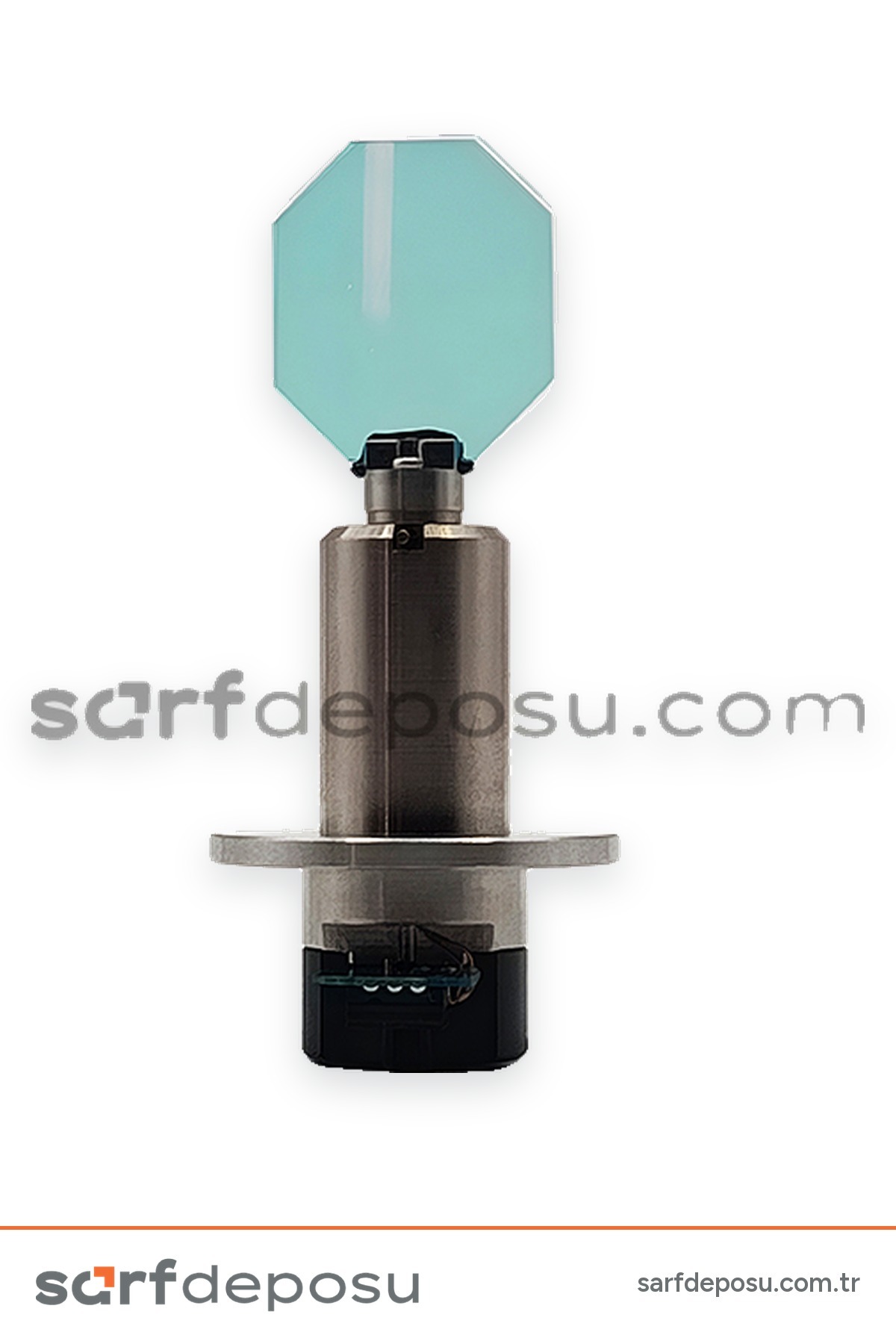

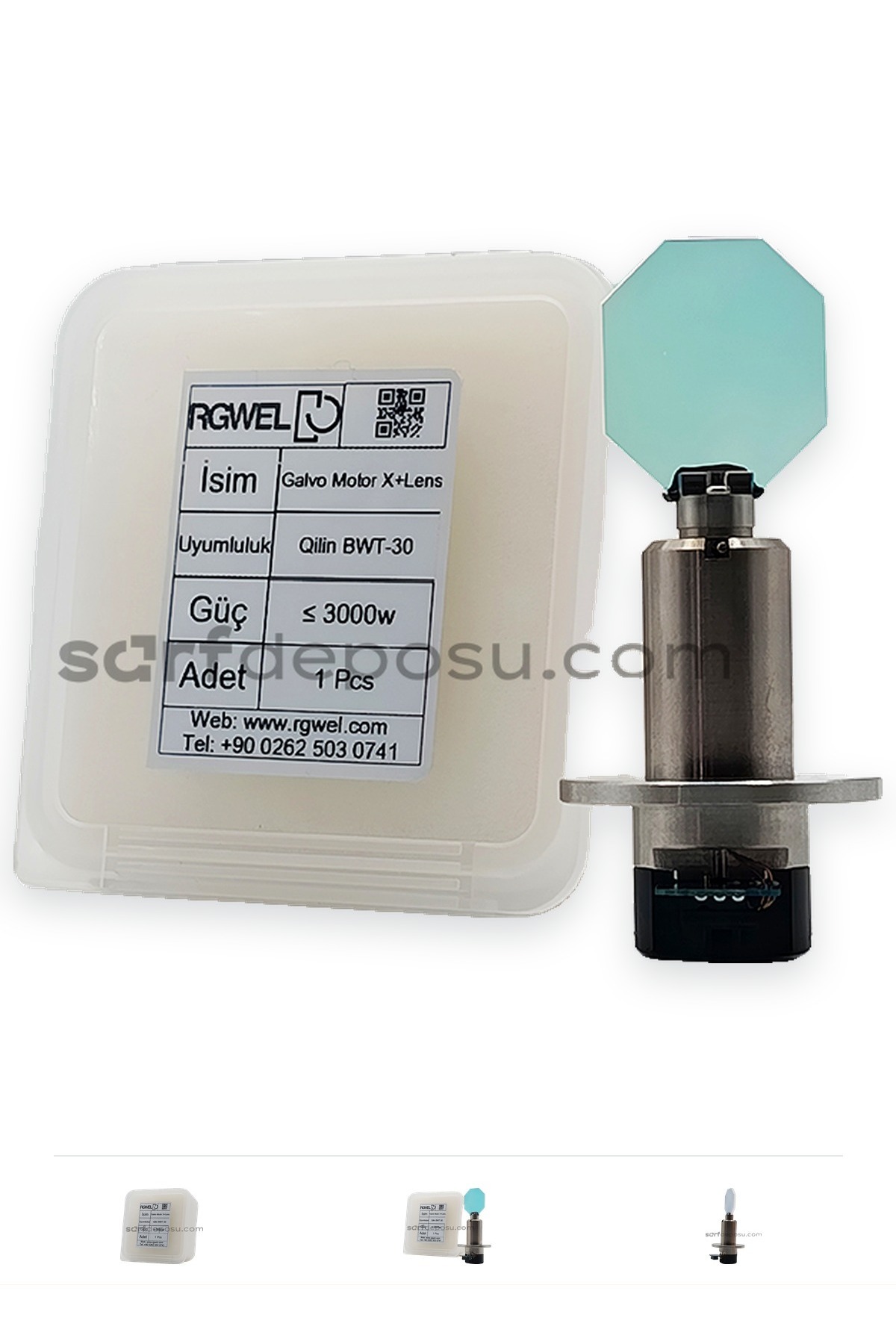

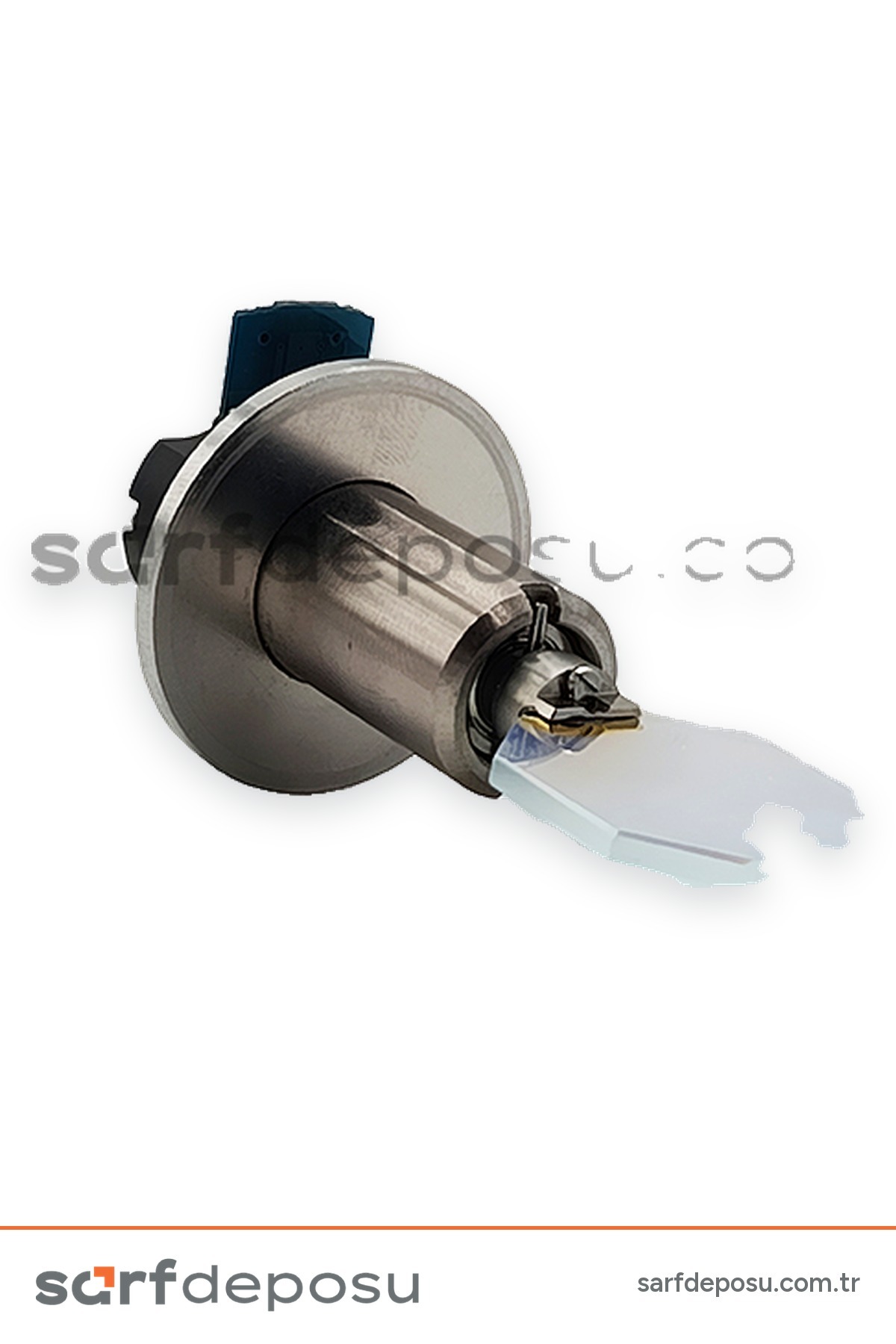

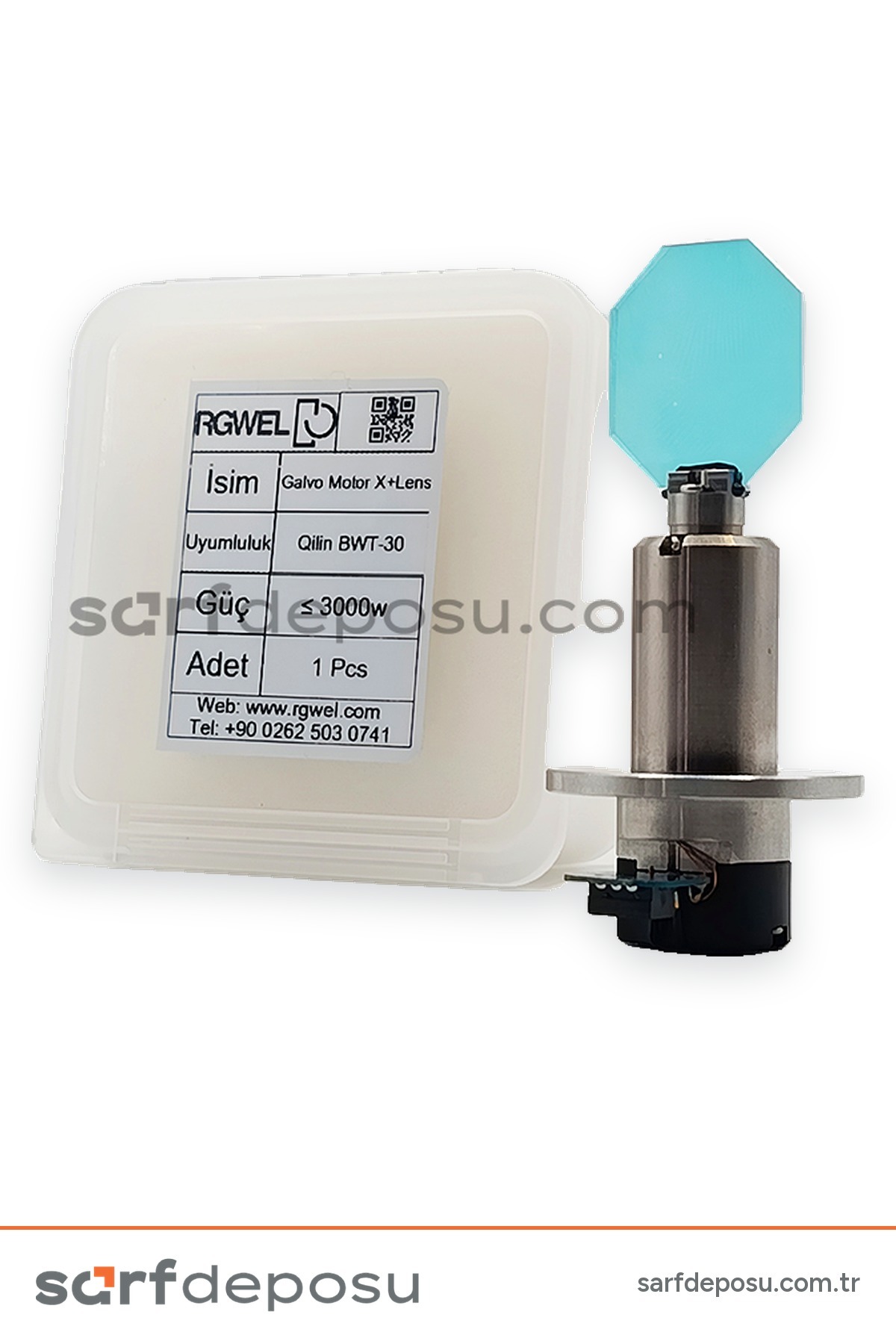

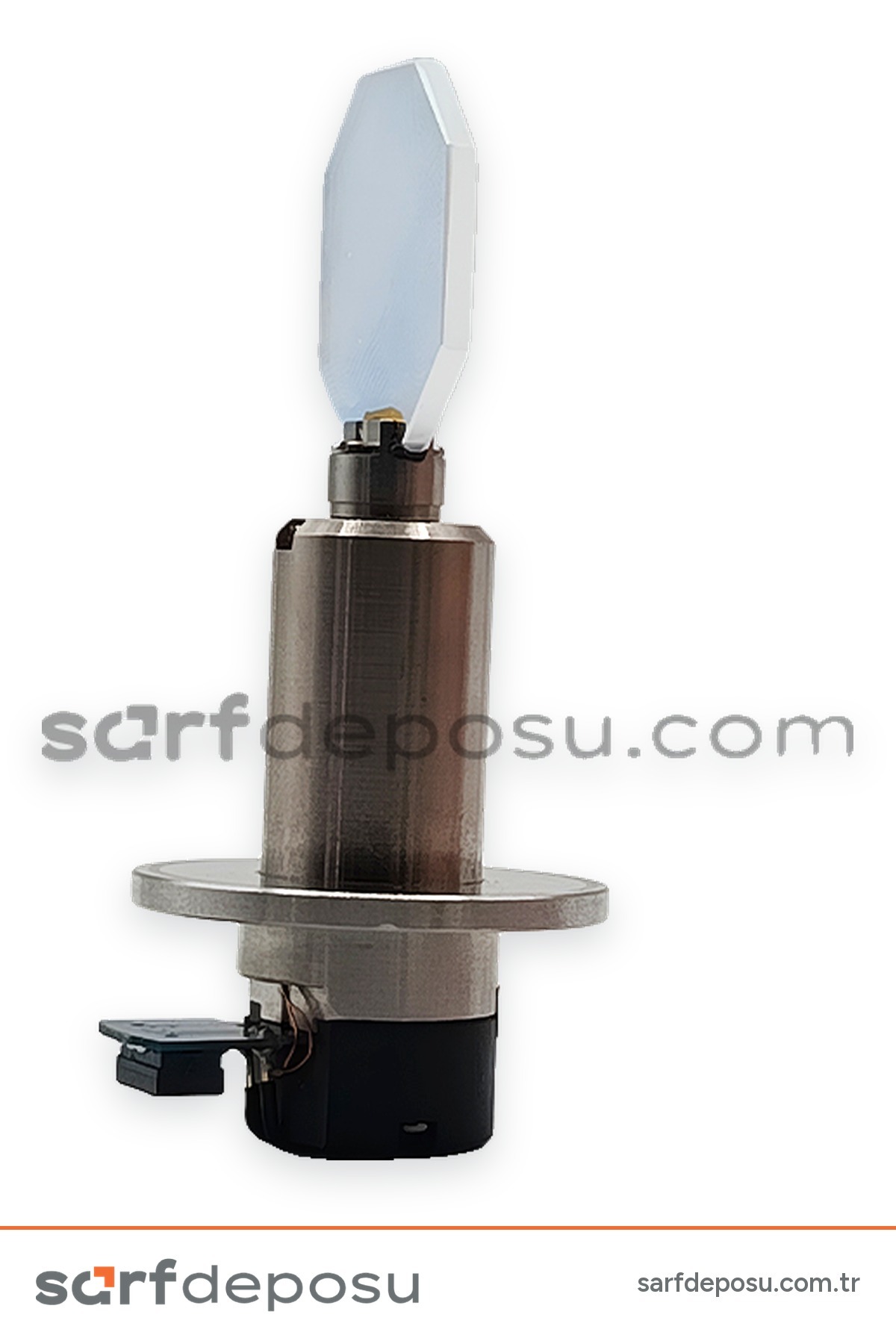

Qilin BWT30 Galvo Lens+Motor Set X Eksen, robotik tip Qilin BWT30 fiber lazer kaynak kafasında X ekseni galvo birimini oluşturan motor ve lens setidir. Galvo motor lensi hareket ettirir, lens de ışını çalışma alanında X ekseni boyunca yönlendirir. Lazer kaynak, pulse temizleme ve yüzey işleme uygulamalarında kullanılır. Orijinal Qilin parçasıdır.

QİLİN BWT30 fiber lazer sistemleri için tasarlanmış Galvo Lens + Motor Set (X Eksen), lazer ışınının X ekseninde hassas ve hızlı taranmasını sağlayan yüksek performanslı optik ve motor bileşenlerinden oluşur.
Bu set, galvanometre tarama mekanizmasının X ekseninde hareketini sağlayan motor ve lazer ışığını çalışma alanında homojen şekilde dağıtan galvo lens içerir. Lazer markalama, pulse cleaning ve yüzey işleme uygulamalarında yüksek hız ve hassasiyet sağlar.
Set, BWT30 sistemine tam uyumlu olup, endüstriyel kullanımda uzun ömürlü ve güvenilir bir çözüm sunar. Kolay montaj ve sistem entegrasyonu sayesinde bakım ve değişim işlemleri hızlıdır.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Lens + Motor Set (X Eksen)
✔Uyumluluk: QİLİN BWT30 fiber lazer sistemi
✔ Tipi: F-theta (düz alan tarama lensi)
✔Motor Tipi: Galvo motor / galvanometre tarama motoru
✔Eksen: X Eksen
✔Dalga Boyu: 1064 nm fiber lazer standardı
✔Çalışma Alanı: Sistem ayarına bağlı, yüksek hızda tarama kapasitesi
✔Montaj: Plug & Play, kolay entegrasyon
Kullanım Alanı:
✔Fiber lazer pulse cleaning
✔Lazer Kaynak
✔Metal ve alaşım yüzey işleme
✔Kontrol: Galvo sistem kontrol kartı ile uyumlu

Robotik kaynakta X ekseni biriminin rolü

Robotik kaynakta robot kolu kafayı dikiş boyunca taşır, galvo birimi ise ışını kafanın içinde hareket ettirerek dikişin genişliğini ve desenini belirler. X ekseni birimi bu hareketin bir doğrultusunu üstlenir, Y ekseni için ayrı set vardır. Birimde sorun olduğunda robot programı aynı kalsa da dikiş genişliği ve şekli değişir.

Arıza şüphesinde yapılacaklar

• Ekrandaki tarama değerlerinin programdaki değerlerle aynı olduğunu kontrol edin.
• Ekrandaki uyarıyı kaydedin ve uyarıyla hattı çalıştırmayın.
• Kafa kablosunu robot hareketinin yarattığı sürtünme ve ezilmeye karşı inceleyin.
• Kaynak gücü de düştüyse önce koruyucu lense bakın.

Kafayı açmak, kart üzerinde ölçüm yapmak ya da emniyet devresini devre dışı bırakmak yerine belirtiyi servis ekibimize iletin.

Set mi, tek parça mı?

Yalnız X ekseni motoru arızalıysa BWT30 galvo motor X eksen, yalnız lens hasarlıysa BWT30 galvo lens yeterlidir. Motor ve lens birlikte yenilenecekse bu seti seçin. Y ekseni için BWT30 Y eksen galvo lens ve motor seti ayrı bir üründür. Siparişten önce emin olmak için kafa marka ve modelini, sökülen parçaların ölçülerini ve fotoğraflarını iletişim sayfamızdaki kanallardan gönderin, doğru parçayı birlikte seçelim.

Qilin BWT30 X eksen galvo seti ile ilgili sıkça sorulan sorular

1. Bu set el tipi Qilin kafalarına uyar mı?

Bu setin adında yalnız BWT30 yazar ve robotik tip BWT30 kafası içindir. El tipi BWT20 ve BWT21 için adında bu modeller geçen ayrı X eksen seti bulunur.

2. Set tak-çalıştır mı?

Evet, set tak-çalıştır yapıdadır ve galvo sistem kontrol kartıyla birlikte çalışır. Yine de değişim kafanın içine erişmeyi gerektirir ve deneyimli bir teknisyen tarafından enerji kesikken yapılmalıdır.

3. Yedek galvo set bulundurmalı mıyım?

Robotik hattın durması üretimi doğrudan etkiler. Galvo lens ve galvo motor servis ekibimizin en sık değiştirdiği parçalar arasında olduğu için kritik hatlarda yedek bulundurmayı değerlendirin. Koruyucu lensten ise ekibimiz her tipten 5–10 adet yedek öneriyor.

4. Değişimden sonra deneme nasıl yapılır?

Hattı tam programla başlatmadan önce ekranda alarm olmadığını görün. Düşük güçte bir deneme parçası kaynaklayın ve dikiş genişliğini programdaki değerle karşılaştırın. Fark varsa servis ekibimize danışın.

Diğer galvo setleri için galvo lens ve motor seti kategorimize, BWT30 parçalarının tamamı için Qilin BWT30 yedek parçaları sayfamıza bakabilirsiniz.
