Qilin BWT20-21 Fiber Lazer Galvo Lens+Motor Set (Y) Eksen

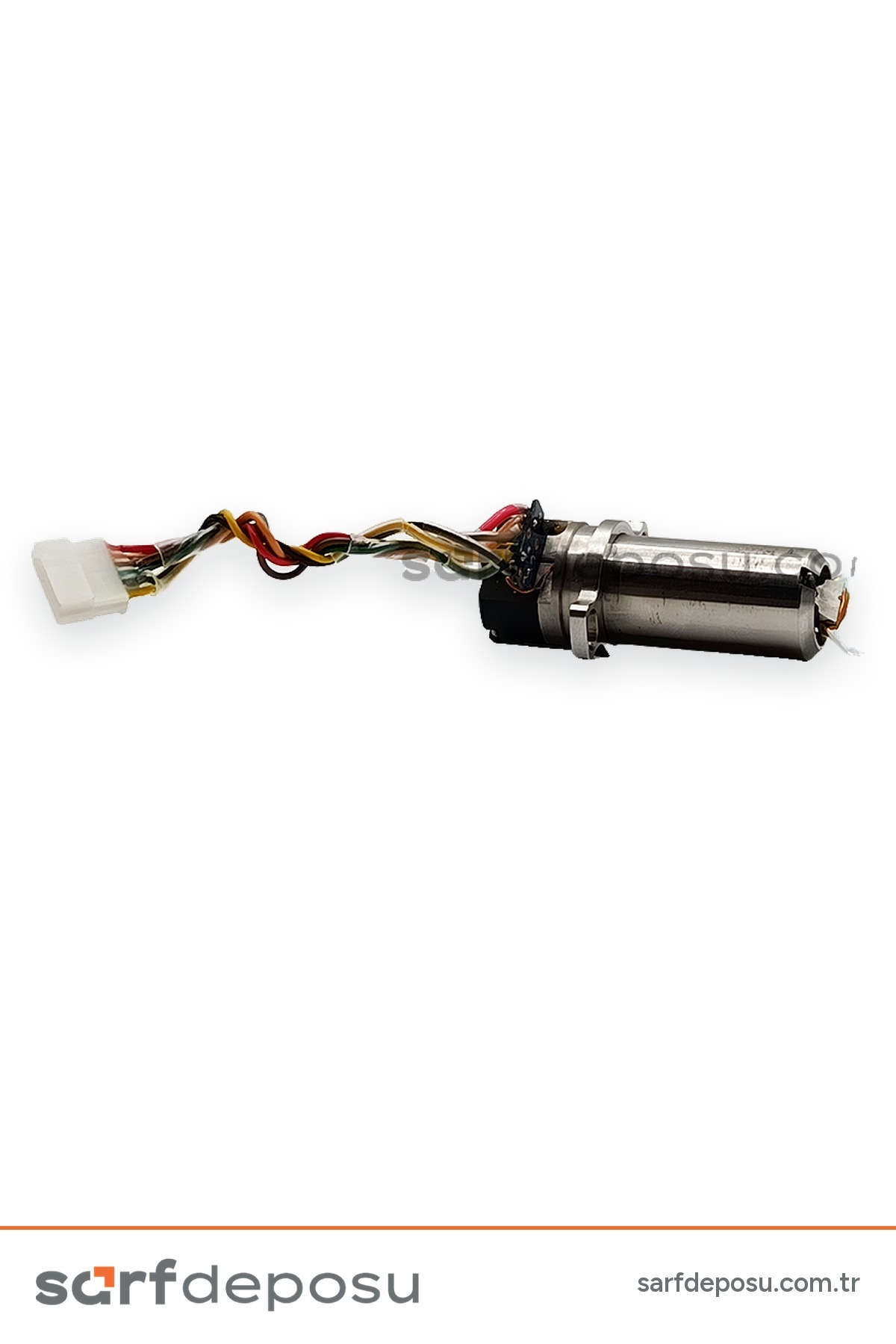

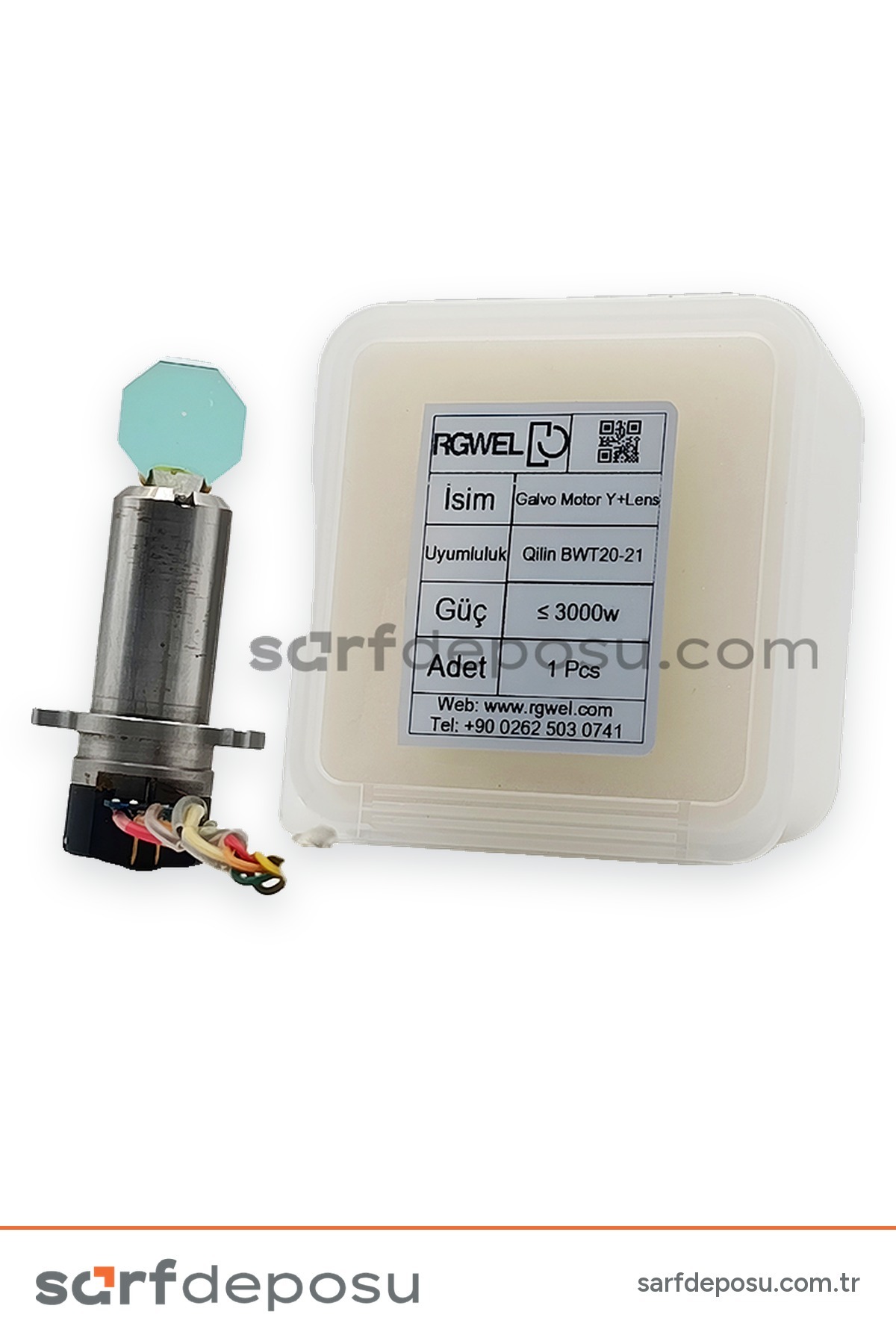

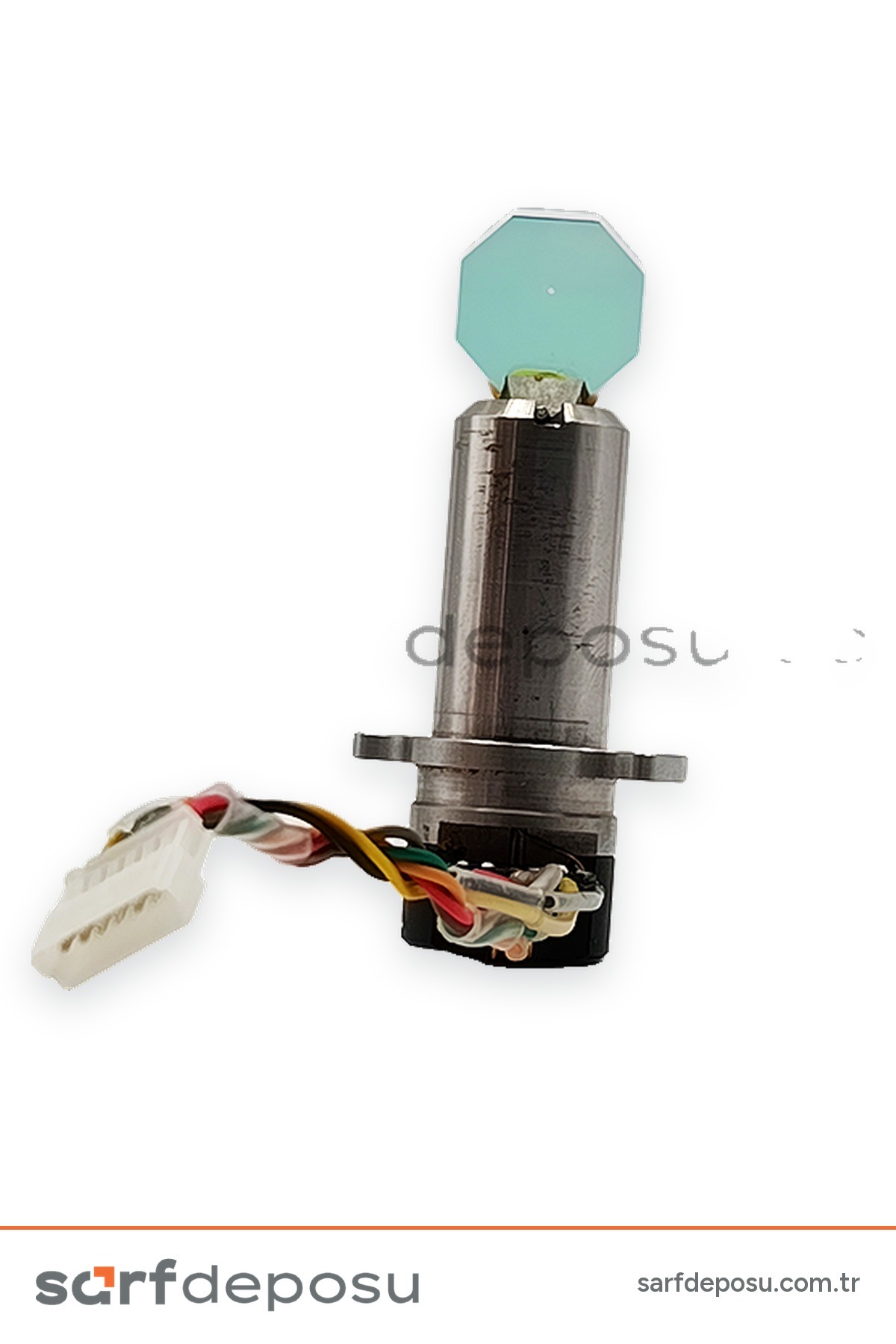

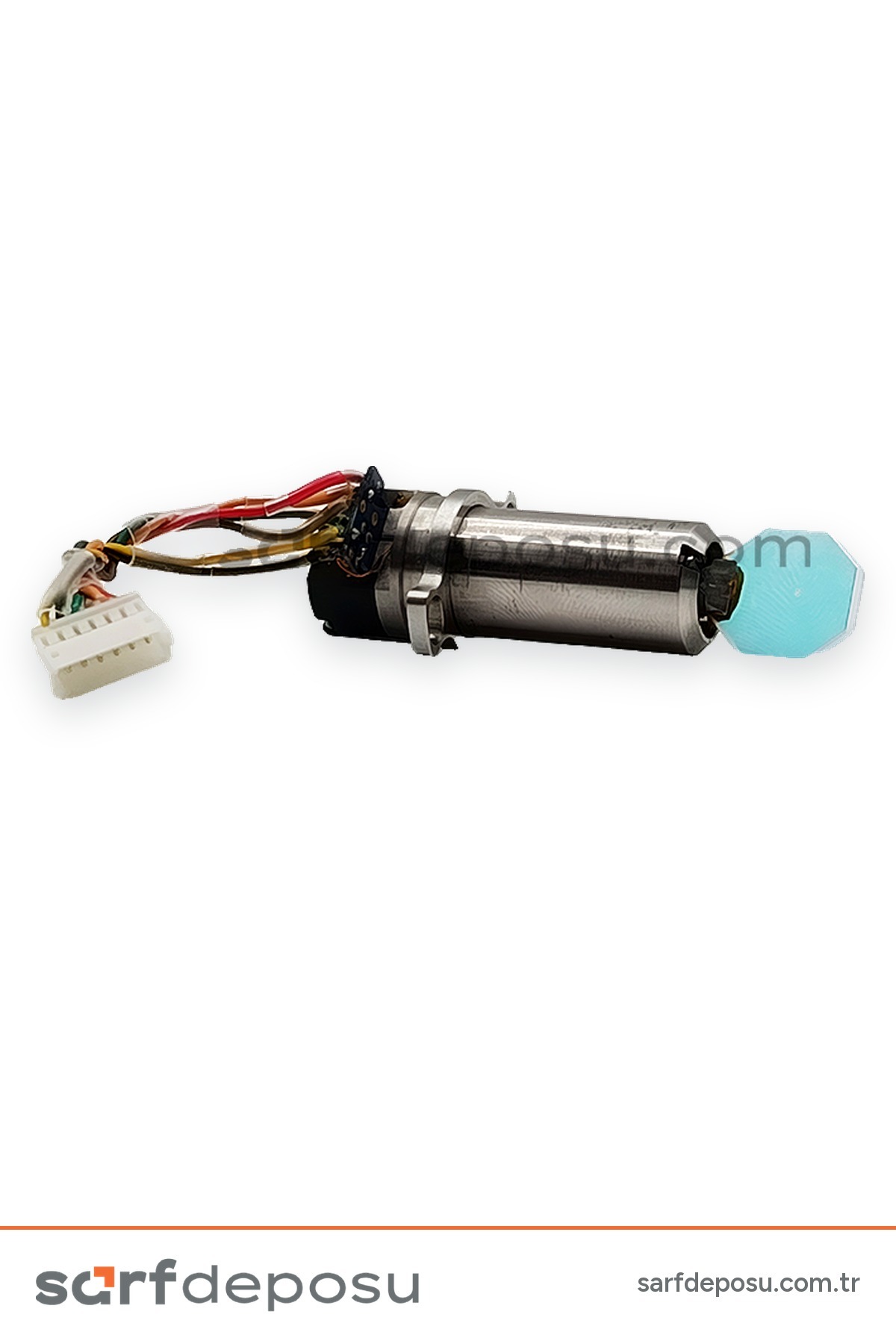

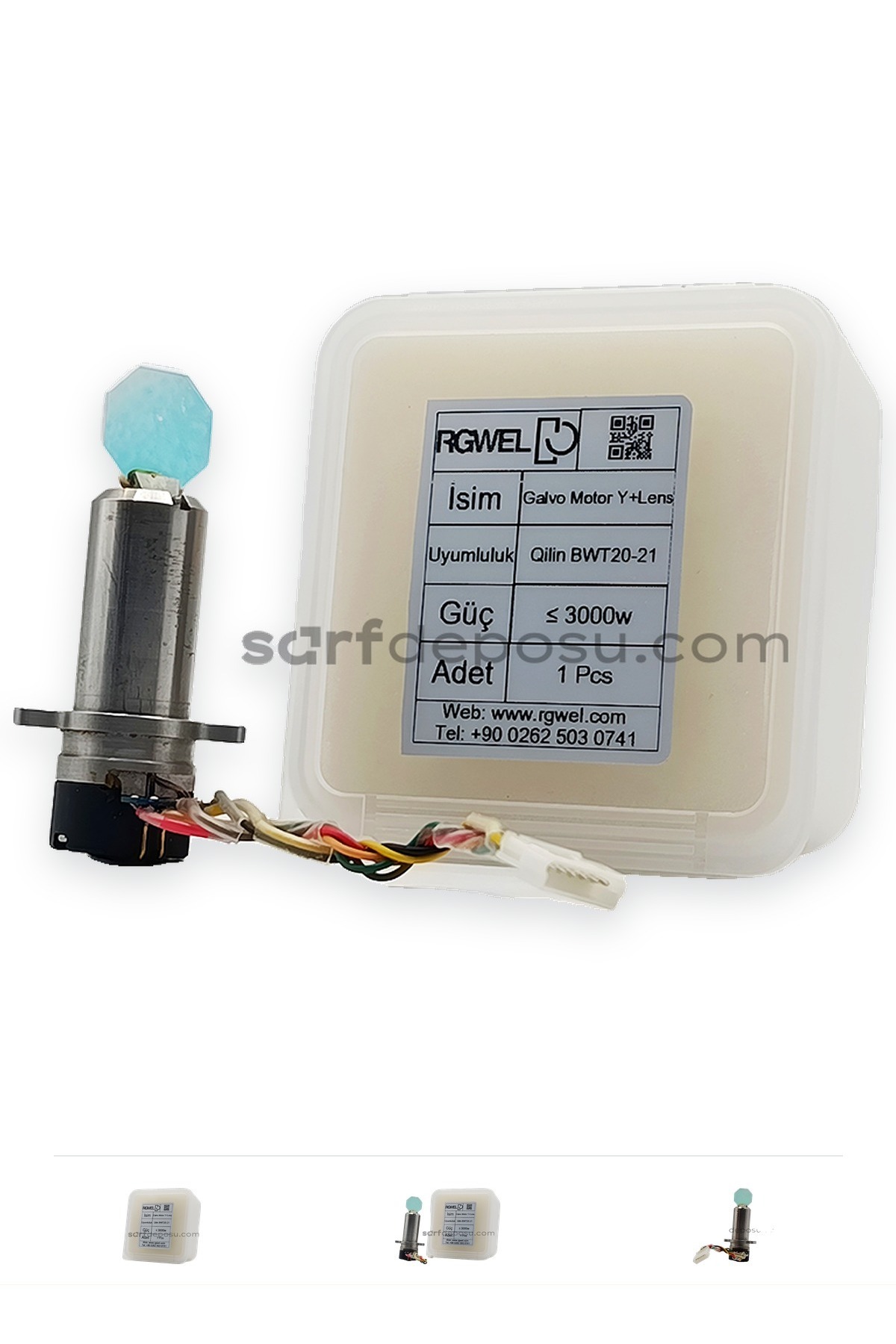

Qilin BWT20-21 Galvo Lens+Motor Set Y Eksen, BWT20 ve BWT21 el tipi kaynak kafalarının Y ekseni galvo birimini oluşturan motor ve lens setidir. Galvo motor lensi hareket ettirir, lens de lazer ışınını Y ekseninde tarar. X ekseni setiyle birlikte kafanın çift eksenli salınımını sağlar. Orijinal Qilin parçasıdır, kaynağın yanında pulse lazer temizleme ve yüzey işlemede de kullanılır.

QİLİN BWT20 ve BWT21 fiber lazer sistemleri için tasarlanmış Galvo Lens + Motor Set (Y Eksen), lazer ışığının Y ekseninde hassas ve hızlı tarama yapmasını sağlayan yüksek performanslı optik ve motor kombinasyonudur.
Set, galvanometre tarama mekanizmasının Y ekseninde hareketini kontrol eden galvo motor ve lazer ışığını çalışma alanında homojen şekilde dağıtan galvo lens içerir. Pulse cleaning, lazer markalama ve yüzey işleme uygulamalarında yüksek hız ve doğruluk sağlar.
BWT20 ve BWT21 sistemleri ile tam uyumlu olup, endüstriyel dayanıklılık ve uzun ömür sunar. Kolay montaj ve sistem entegrasyonu sayesinde bakım ve değişim işlemleri hızlıdır.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Lens + Motor Set (Y Eksen)
✔Uyumluluk: QİLİN BWT20 / BWT21 fiber lazer sistemleri
✔Lens Tipi: F-theta (düz alan tarama lensi)
✔Motor Tipi: Galvo motor / galvanometre tarama motoru
✔Eksen: Y Eksen
✔Dalga Boyu: 1064 nm fiber lazer standardı
✔Çalışma Alanı: Sistem ayarına bağlı, yüksek hızda tarama kapasitesi
✔Montaj: Plug & Play, kolay entegrasyon
Kullanım Alanı:
✔Pulse mod lazer temizleme
✔Metal ve alaşım yüzey işleme
✔Kontrol: Galvo sistem kontrol kartı ile uyumlu

Hangi ürünü almalısınız?

Durum	Ürün
Y ekseni motoru arızalı, lens sağlam	BWT20-21 galvo motor Y eksen
Galvo lensin yüzeyi hasarlı	BWT20-21 galvo lens
Y ekseninde motor ve lens birlikte yenilenecek	Bu set
X ekseninde sorun var	BWT20-21 X eksen galvo lens ve motor seti

Teşhis yapılmadan set almak gereksiz parça almanıza yol açabilir.

Belirtiden teşhise

Y ekseni biriminde sorun olduğunda salınım deseni tek doğrultuya iner, daralır ya da düzensizleşir. Ancak aynı görüntü ekrandaki bir ayar değişikliğinden de çıkabilir. Bu yüzden şu sırayla ilerleyin.

1. Ekranda salınım modunu ve genişliğini kontrol edin.
2. Uyarı mesajı varsa kaydedin.
3. Cihaz kapalıyken torç kablosu ve bağlantılarında görünür hasar arayın.
4. Güç kaybı da varsa koruyucu lensi kontrol edin.
5. Sorun sürüyorsa belirtiyi ve uyarı mesajını servis ekibimize iletin.

Kafanın gövdesini açmak, sürücüye müdahale etmek ya da emniyet devrelerini devre dışı bırakmak arızayı büyütebilir.

Montaj ve sipariş öncesi doğrulama

Set tak-çalıştır yapıdadır ve kolay entegre olur, ancak değişim için kafanın içine erişmek gerekir. Enerji kesikken ve temiz bir ortamda çalışın, lens yüzeyine dokunmayın. Kafanızın modelinden ya da biriminizin bu setle aynı olduğundan emin değilseniz kafa marka ve modelini, mevcut parçaların ölçülerini ve fotoğraflarını iletişim sayfamızdaki kanallar aracılığıyla bize gönderin.

Qilin BWT20-21 Y eksen galvo seti ile ilgili sıkça sorulan sorular

1. Bu set BWT20 ve BWT21'de aynı mı?

Evet. Setin adında iki model birlikte yazar ve her iki kafada da Y ekseni için kullanılır.

2. X ve Y setlerinin ikisini birden değiştirmek gerekir mi?

Gerekmez. Eksenler ayrı çalışır ve yalnız arızalı eksenin birimi değiştirilir. Teşhis iki eksende de sorun gösterirse iki set birlikte alınır.

3. Bu set BWT30 robotik kafada kullanılır mı?

Bu setin adında BWT30 yazmaz. Robotik tip BWT30 için adında BWT30 geçen ayrı X ve Y eksen setleri bulunur.

4. Set değişiminden sonra ilk kontrol ne olmalı?

Ekranda alarm kalmadığını görün, ardından düşük güçte bir deneme parçasında salınım desenini ve dikiş genişliğini kontrol edin. Desen ayarladığınız değerle uyuşmuyorsa üretime geçmeden servis ekibimize danışın.

Diğer galvo setleri için galvo lens ve motor seti kategorimize, BWT21'e uyan tüm parçalar için Qilin BWT21 yedek parçaları sayfamıza bakabilirsiniz.
