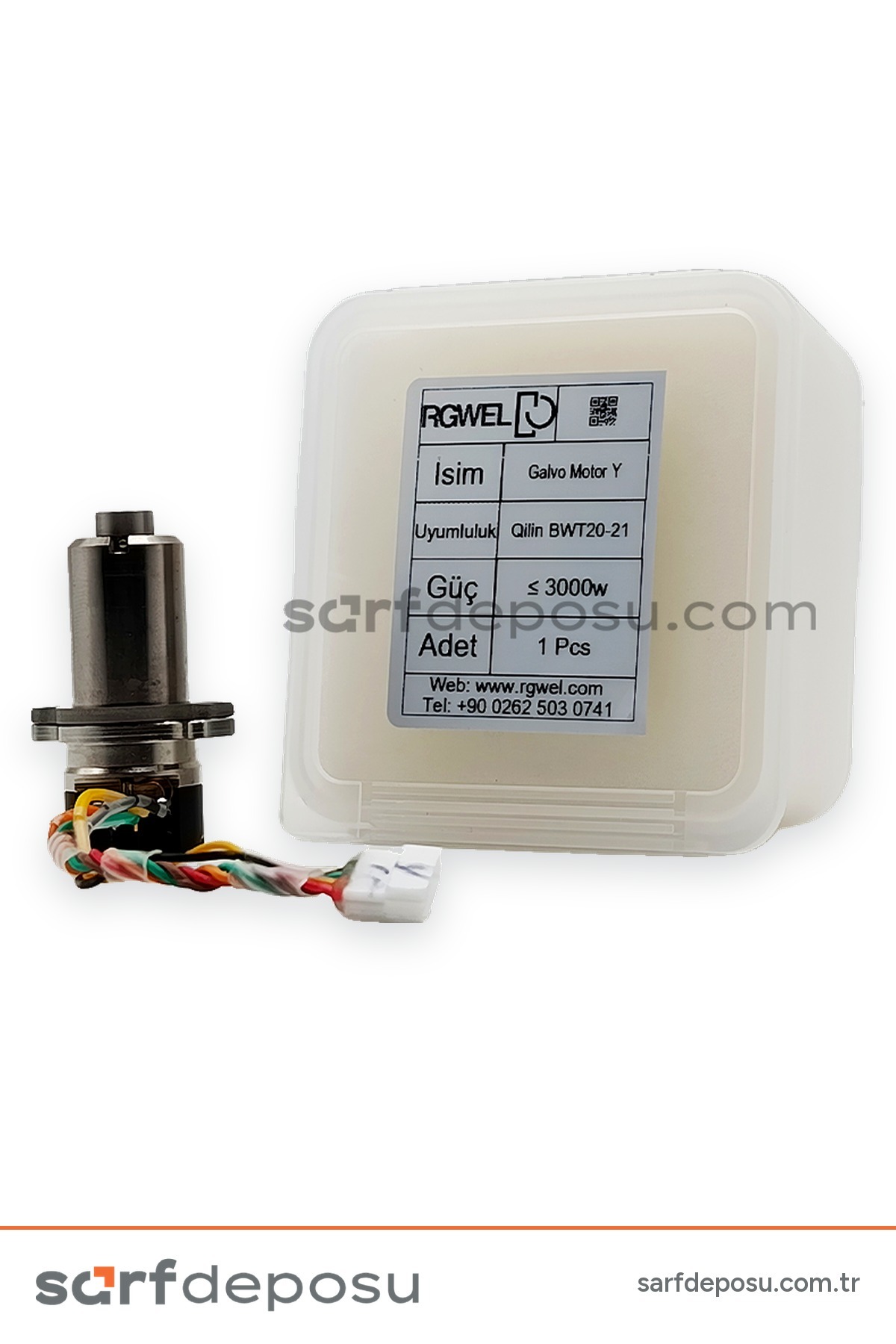

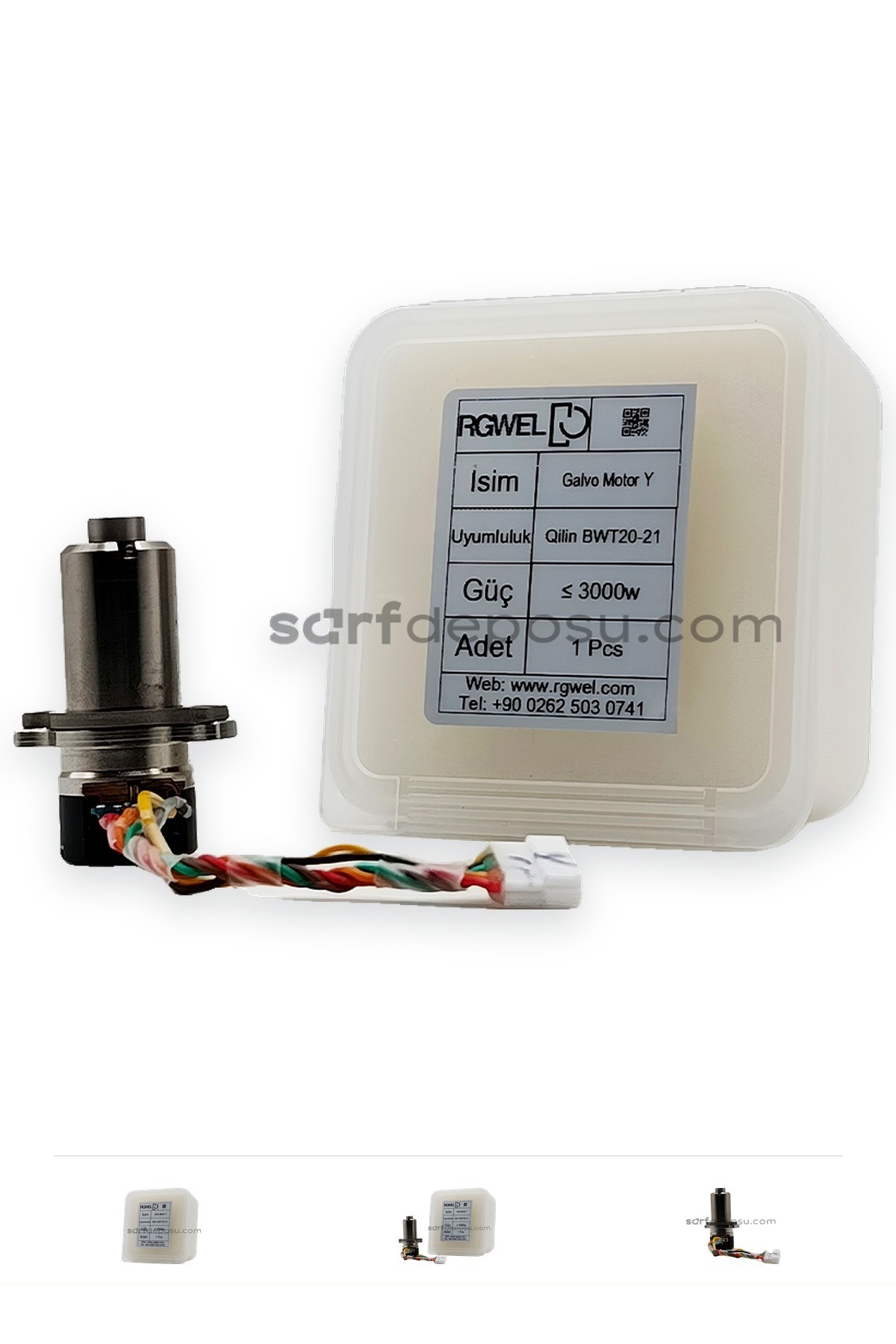

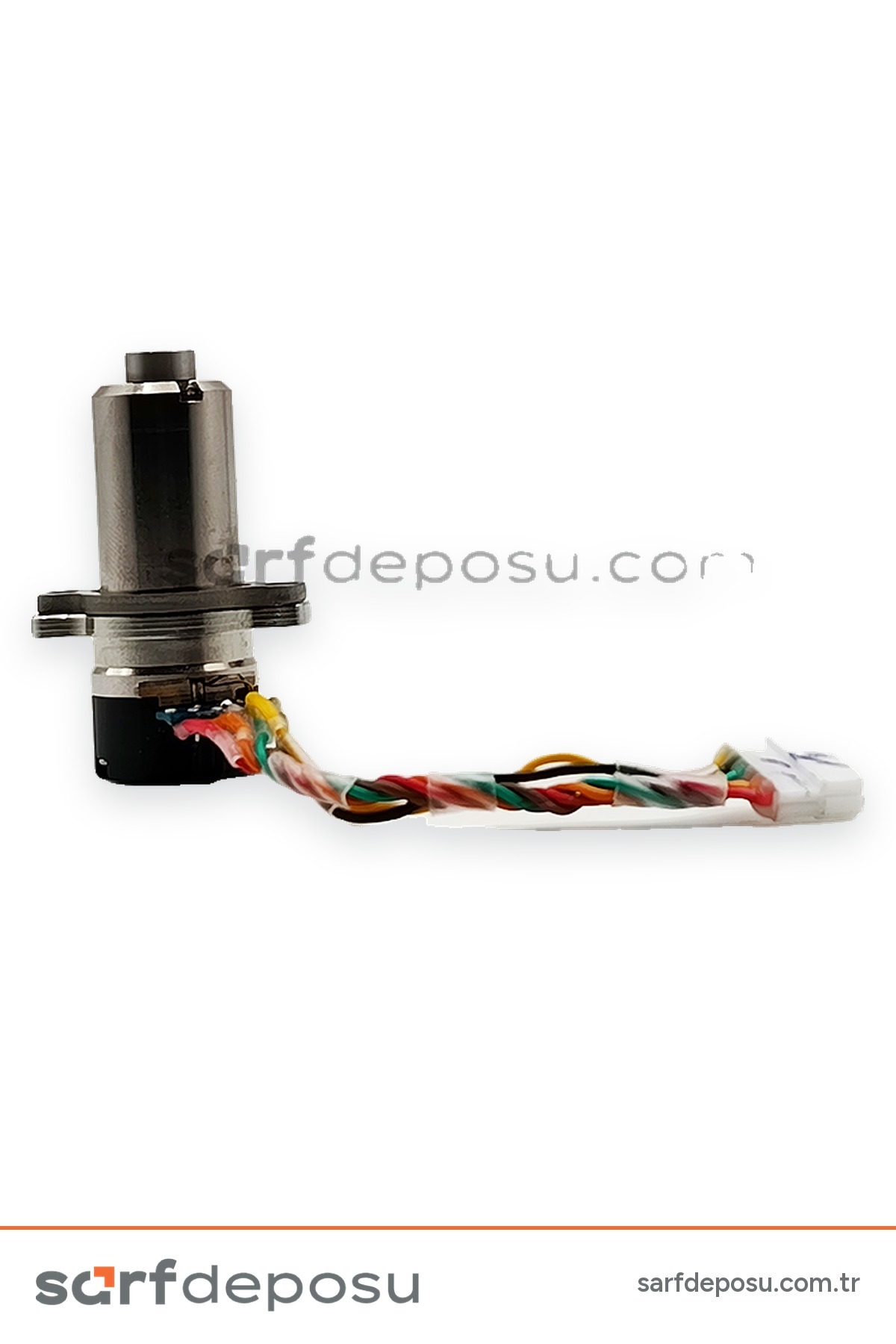

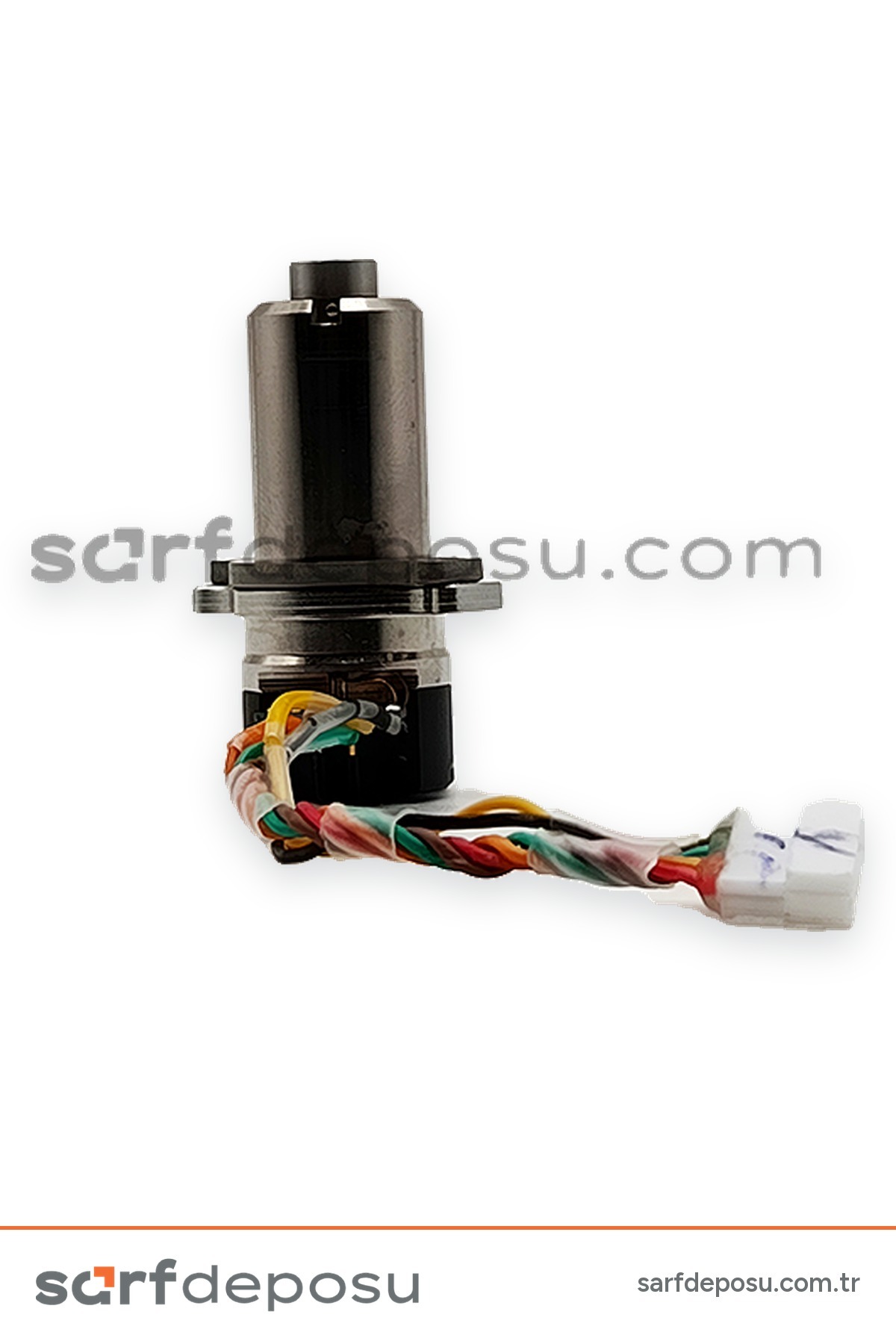

Qilin BWT20-21 Fiber Lazer Galvo Motor (Y) Eksen

Qilin BWT20-21 Galvo Motor Y Eksen, BWT20 ve BWT21 el tipi kaynak kafalarının galvo biriminde ışını Y ekseninde yönlendiren galvanometre motorudur. X ekseni motoruyla birlikte çalışarak çift eksenli salınımın ikinci yönünü oluşturur, böylece kaynak dikişi ayarlanan desen ve genişlikte ilerler. Orijinal Qilin parçasıdır ve yalnız BWT20 ile BWT21 kafalarında kullanılır.

QİLİN BWT20 ve BWT21 fiber lazer sistemleri için tasarlanmış Galvo Motor (Y Eksen), lazer ışığının Y ekseninde hassas ve hızlı tarama yapmasını sağlayan yüksek performanslı endüstriyel bir motor çözümüdür.
Bu motor, galvanometre mekanizmasının Y eksenindeki hareketini kontrol ederek lazer ışığının yüzeyde homojen ve doğru dağılımını sağlar. Pulse cleaning, lazer markalama ve yüzey işleme uygulamalarında yüksek doğruluk ve hızlı tarama performansı sunar.
BWT20 ve BWT21 sistemlerine tam uyumlu olup, kolay montaj ve uzun ömürlü kullanım avantajı sağlar.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Motor (Y Eksen)
✔Uyumluluk: QİLİN BWT20 / BWT21 fiber lazer sistemleri
✔Eksen: Y Eksen
✔Tip: Galvanometre motor / tarama motoru
✔Çalışma Alanı: Sistem ayarına bağlı, yüksek hızda tarama kapasitesi
✔Montaj: Plug & Play, kolay entegrasyon
Kullanım Alanı:
✔Pulse mod lazer temizleme
✔Metal ve alaşım yüzey işleme
✔Kontrol: Galvo sistem kontrol kartı ile uyumlu

Y ekseni motoru sistemde ne yapar?

Çift eksenli salınımda ışın iki doğrultuda hareket eder. X ve Y motorlarından biri durduğunda desen tek bir çizgiye iner ya da şekli bozulur. Y ekseni motoru bu iki hareketten birini üstlenir. Hangi doğrultunun Y olduğu kafanın tutuluş yönüne göre değişebilir. Bu yüzden arızalı ekseni desene bakarak tahmin etmek yerine servis teşhisine dayanın.

Değişimden önce kontrol listesi

• Kafanın etiketinde BWT20 ya da BWT21 yazdığını doğrulayın.
• Ekrandaki alarm ya da uyarı mesajını kaydedin.
• Salınım ayarlarının ekranda açık olduğunu ve değerlerin değişmediğini kontrol edin.
• Cihaz kapalıyken torç kablosu ve bağlantılarında görünür hasar olup olmadığına bakın.
• Koruyucu lensin temiz olduğunu doğrulayın. Güç kaybı motordan değil, kirli optikten geliyor olabilir.

Liste temiz çıktığı halde sorun sürüyorsa motor ya da sürücü tarafında arıza olabilir. Kafanın gövdesini açmak ve kart üzerinde ölçüm yapmak yerine belirtileri servis ekibimize iletin. Motor tak-çalıştır yapıdadır, ama kafanın içine erişmeyi gerektiren bir değişimi deneyimli bir teknisyen yapmalıdır.

Y motoru mu, Y eksen seti mi?

Yalnız motor arızalıysa bu ürün yeterlidir. Aynı eksendeki galvo lensin yüzeyinde de yanık ya da kaplama hasarı varsa lens ve motoru birlikte içeren Y eksen galvo lens ve motor seti iki parçayı tek seferde yeniler. Ekseninden emin olamadığınızda kafa marka ve modelini, sökülen motorun ölçülerini ve üzerindeki etiketin fotoğrafını iletişim sayfamızdaki kanallar üzerinden gönderin.

Qilin BWT20-21 galvo motor Y eksen ile ilgili sıkça sorulan sorular

1. Y ekseni motoru BWT20 ve BWT21'de aynı mı?

Evet, bu motor adında yazan iki kafada da kullanılır. BWT11, DWT22-23 ve BWT30 kafaları için adında o model geçen ayrı galvo parçaları vardır.

2. Yalnız bir eksenin motoru arızalanabilir mi?

Evet. İki eksen ayrı motorlarla çalıştığı için biri arızalanırken diğeri çalışmaya devam edebilir. Bu durumda yalnız arızalı eksenin motorunu değiştirmek yeterlidir.

3. Galvo motor arızasının belirtileri nelerdir?

Salınımın durması, desenin daralması ya da şeklinin bozulması ve ekranda tarama uyarısı başlıca işaretlerdir. Aynı belirtiler bağlantı ya da sürücü sorunundan da kaynaklanabilir, bu yüzden parça siparişinden önce teşhis isteyin.

4. Motor değiştikten sonra neyi kontrol etmeliyim?

Ekranda alarm kalmadığını görün. Ardından düşük güçte bir deneme parçasında salınım desenini ve dikiş genişliğini kontrol edin. Desen ayarladığınız genişlikte değilse ya da uyarı sürüyorsa servis ekibimize başvurun.

Diğer galvo motorlar için galvo motor kategorimize, BWT21'e uyan tüm parçalar için Qilin BWT21 yedek parçaları sayfamıza bakabilirsiniz.
