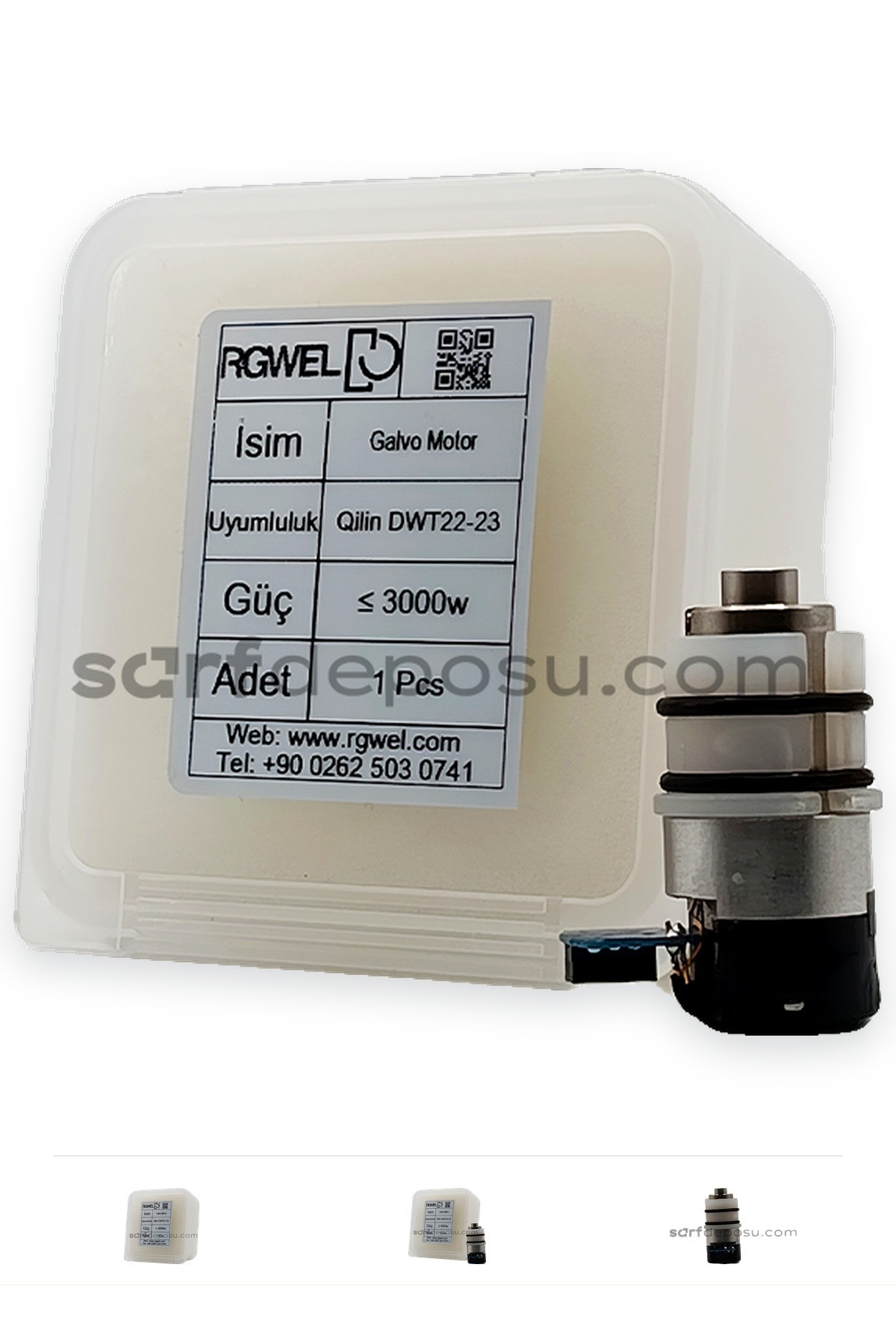

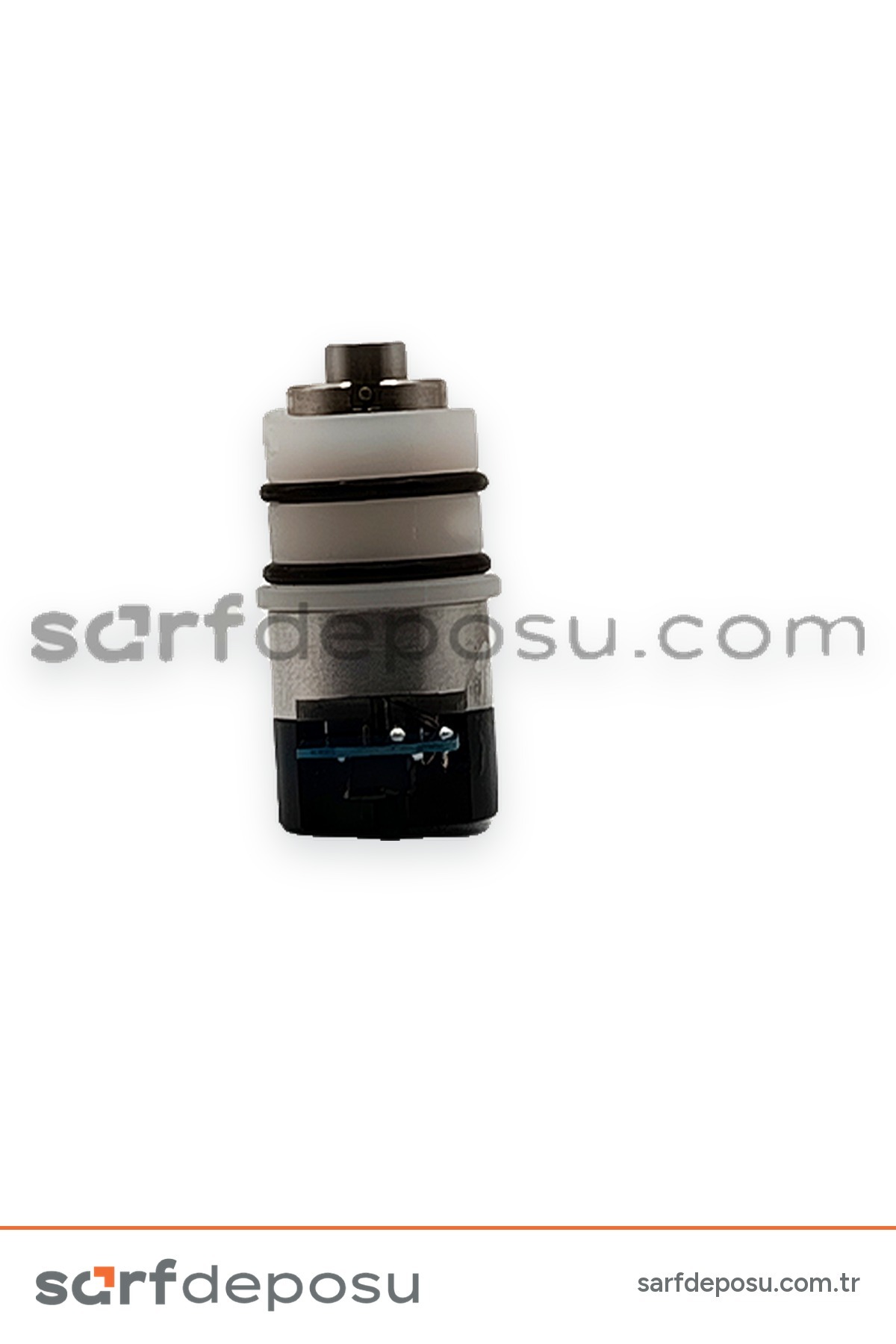

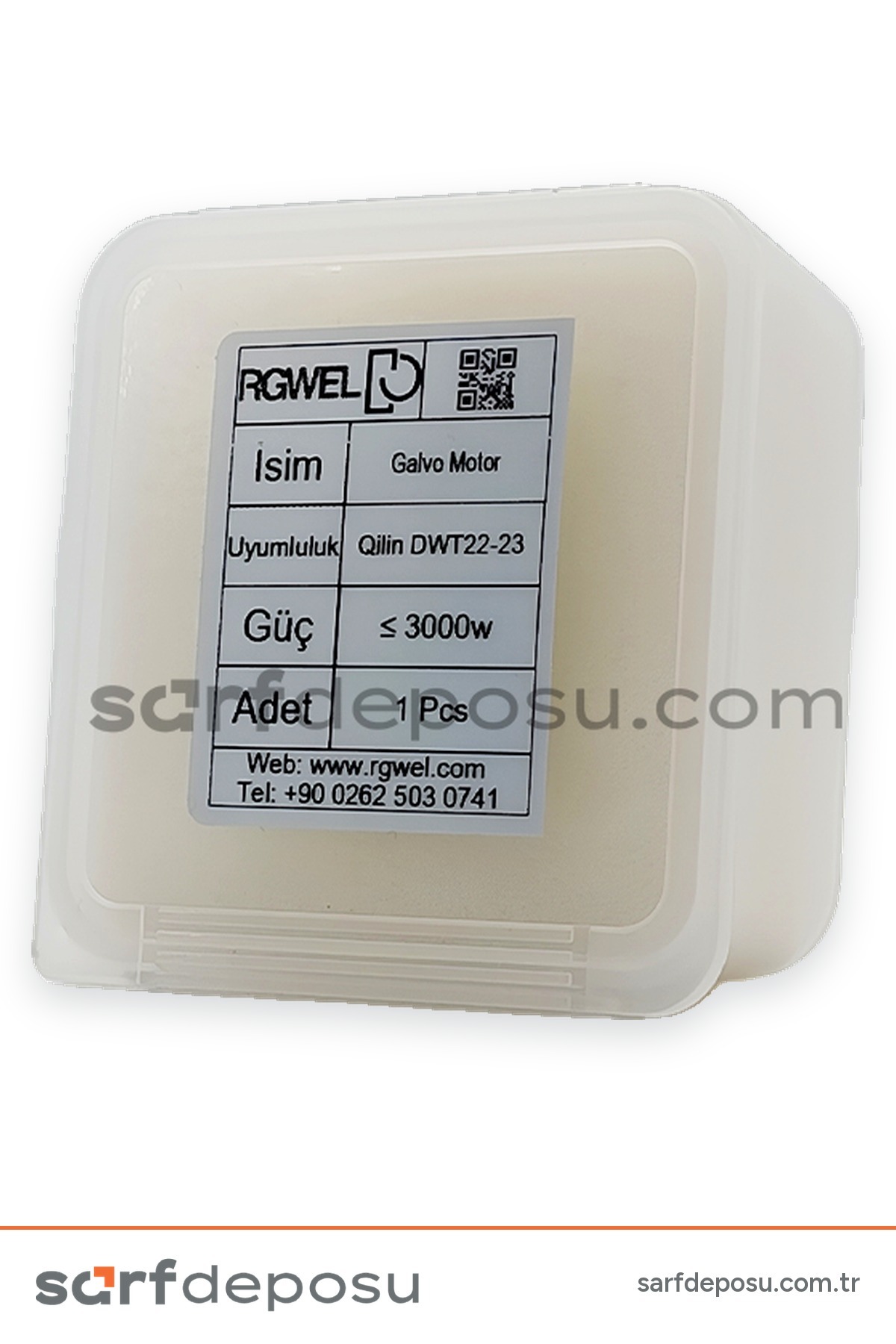

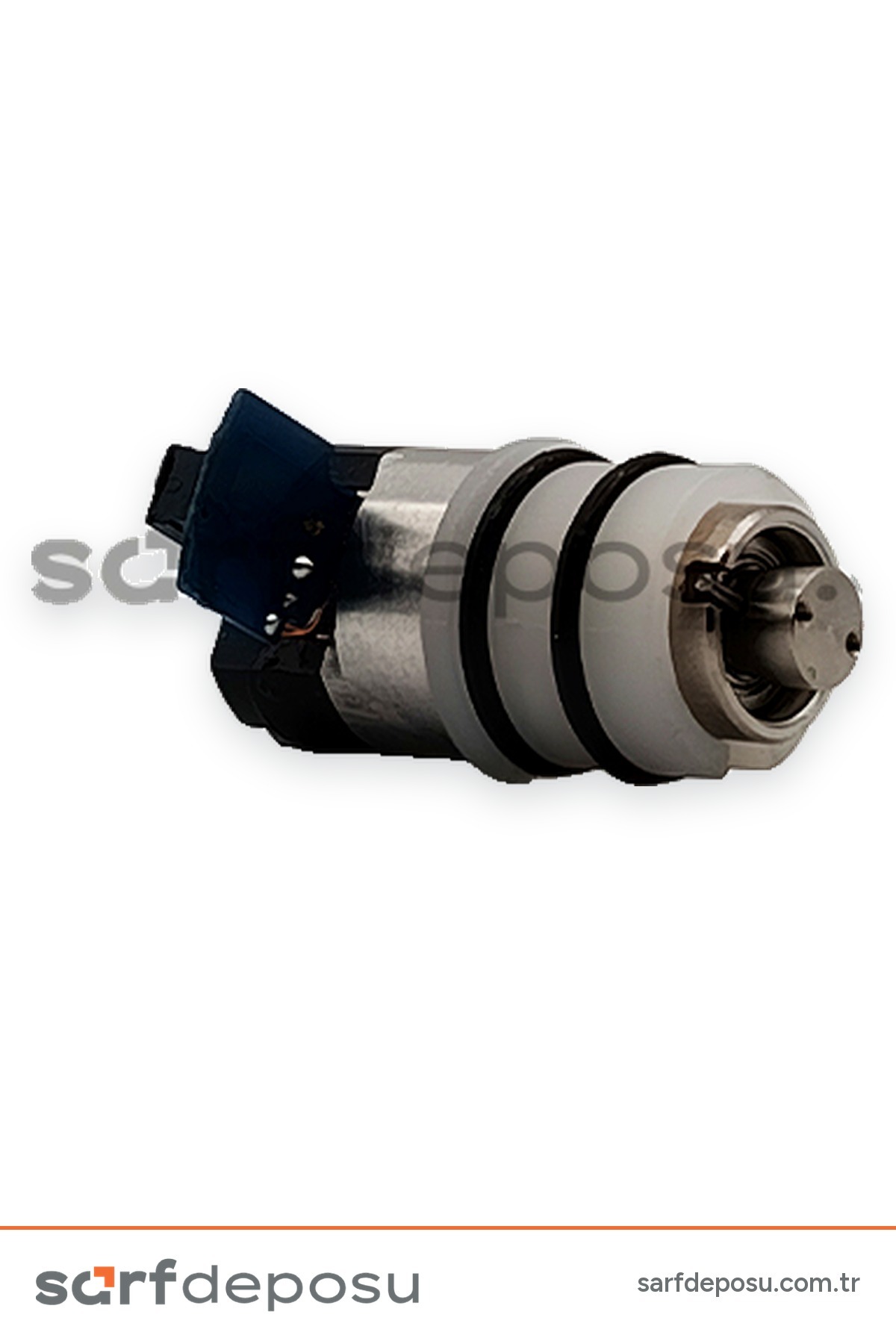

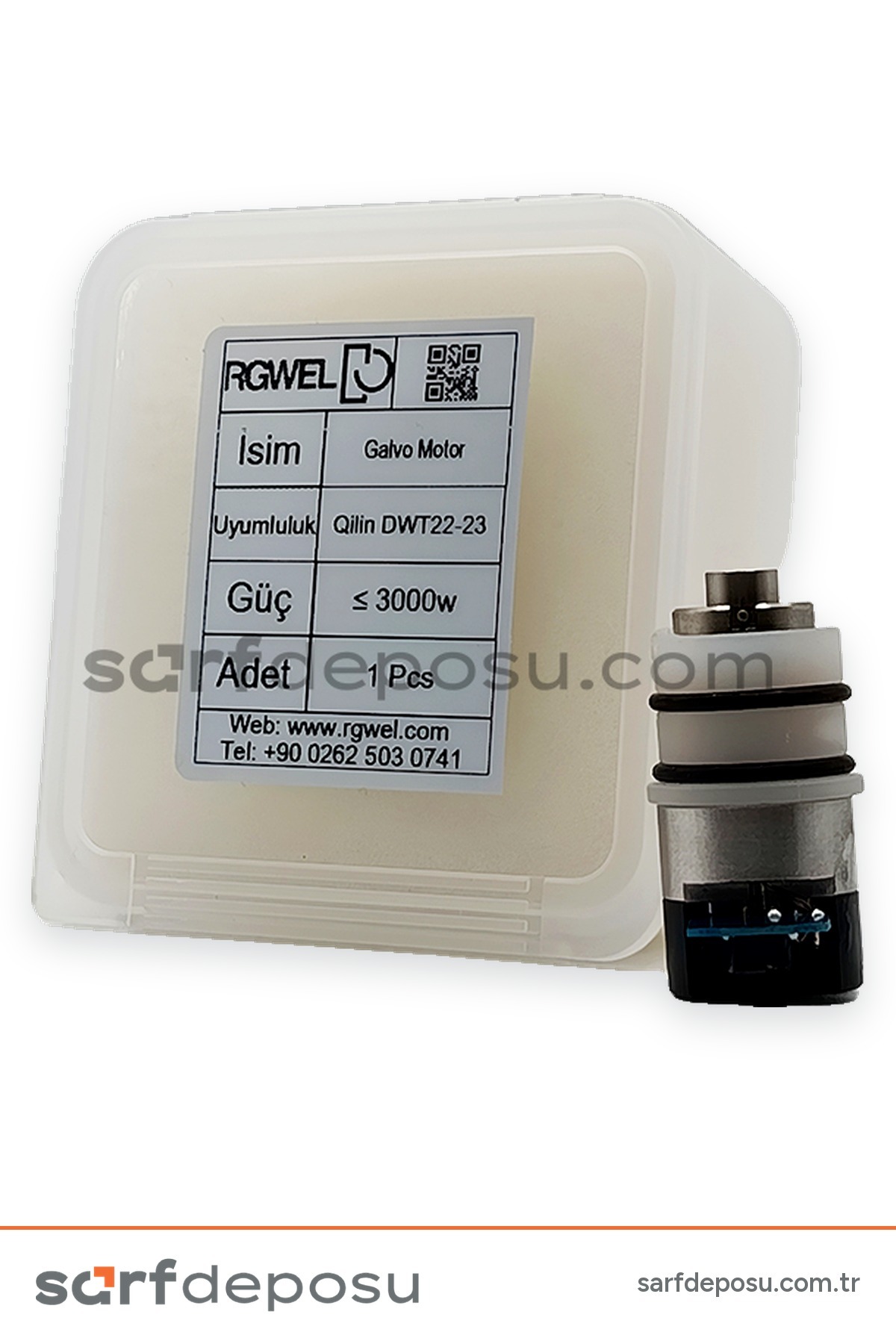

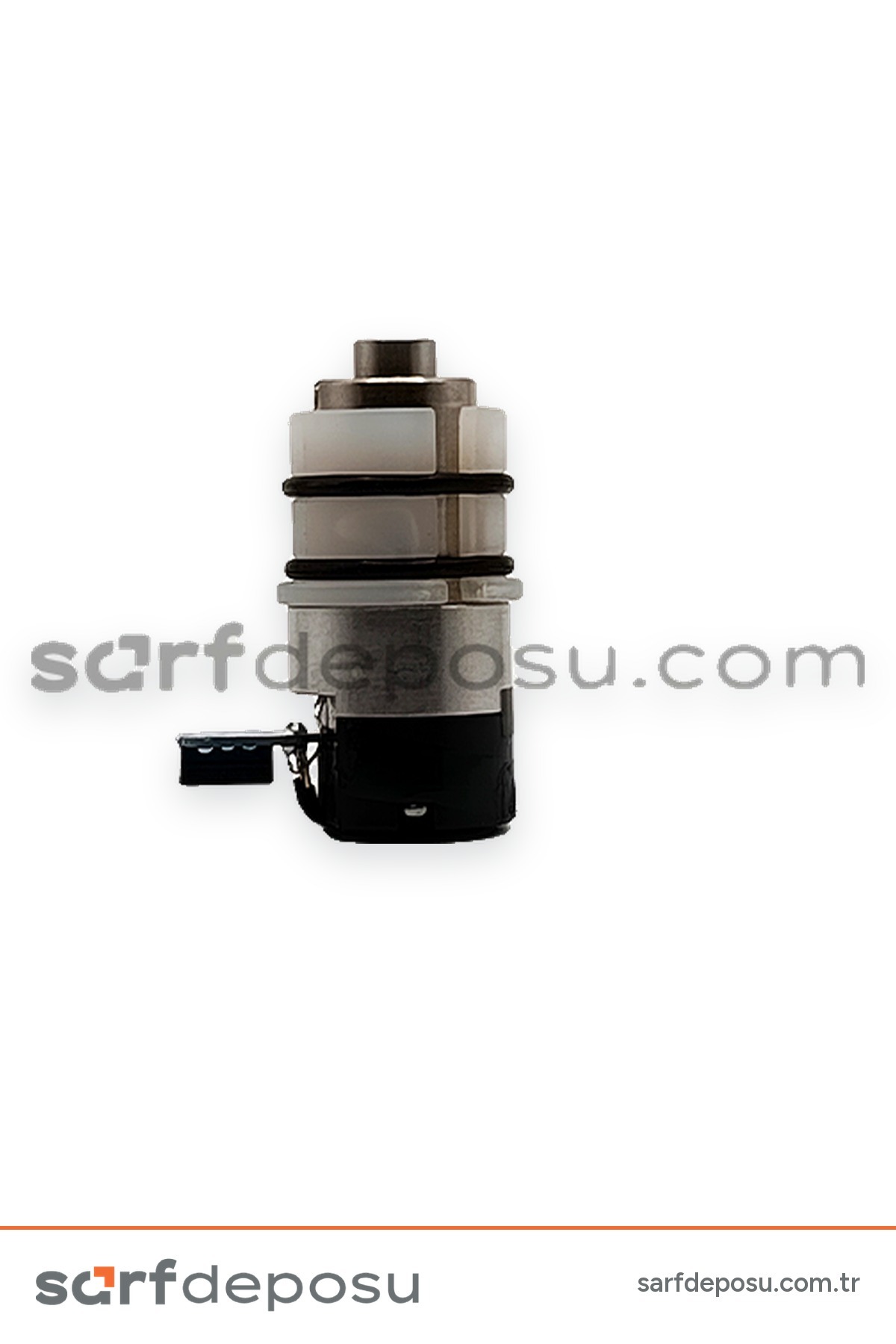

Qilin DWT22-23 Fiber Lazer Galvo Motor

Qilin DWT22-23 Galvo Motor, Qilin DWT22 ve DWT23 el tipi fiber lazer kaynak torçlarında galvo lensi hareket ettirerek lazer ışınının salınımını sağlayan galvanometre motorudur. Ekrandan seçilen salınım ayarı, galvo sürücüsü üzerinden bu motora ulaşır. Galvo motor, servis ekibimizin en sık değiştirdiği parçalar arasındadır. Orijinal Qilin parçasıdır ve iki torçta ortak kullanılır.

QİLİN DWT22 ve DWT23 fiber lazer sistemleri için tasarlanmış Galvo Motor, lazer ışığının galvanometre tabanlı tarama mekanizmasında hızlı ve hassas hareket sağlayan yüksek performanslı bir motor çözümüdür.
Bu motor, lazer ışığının tek eksende yönlendirilmesini sağlayarak lazer kaynaktaki salınım (wobble) hareketinde yüksek doğruluk ve hızlı tarama performansı sunar. Galvo motor, optik scanner sisteminizle uyumlu çalışarak işlem kalitesini ve tekrarlanabilirliği artırır.
DWT22 ve DWT23 modelleri ile tam uyumlu şekilde tasarlanmıştır; montajı kolaydır ve uzun ömürlü kullanım sağlar.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Motor / Tarama Motoru
✔Uyumluluk: QİLİN DWT22 / DWT23 fiber lazer sistemleri
✔Motor Tipi: Galvanometre (tek eksen)
✔Çalışma Modu: Yüksek hızlı tarama
✔Montaj: Plug & Play, kolay kurulum
Kullanım Alanı:
✔Pulse mod lazer temizleme
✔Lazer Kaynak
✔Metal ve alaşım yüzey işleme
✔Kontrol: Galvo sistem kontrol kartı ile uyumlu
Avantajları:
✔Hızlı ve hassas tarama
✔Stabil sinyal ve düşük hata payı
✔Endüstriyel dayanıklılık

DWT22-23 galvo birimindeki parçalar

Parça	Ürün	Görevi
Galvo motor	Bu ürün	Galvo lensi hareket ettirir
Galvo lens	Galvo lens 30x14 T-2mm DWT22-23	Lazer ışınını yönlendirir
Lens ve motor seti	DWT22-23 galvo lens ve motor seti	İki parçayı birlikte yeniler
Sürücü filmi	DWT22-23 galvo sürücü filmi	Galvo sürücü devresine ait yalıtım parçası

Salınım bozulduğunda ilk kontroller

DWT22 torcu tek eksenli salınım yapar. Salınım kaybolduğunda ya da desen bozulduğunda motoru değiştirmeden önce şu kontrolleri yapın.

1. Ekranda salınım ayarının açık ve genişliğin doğru olduğunu kontrol edin.
2. Ekrandaki uyarı mesajını kaydedin.
3. Cihaz kapalıyken torç kablosunu ezilme ve keskin bükülme açısından inceleyin.
4. Güç de düştüyse koruyucu lensi kontrol edin.

Torcun gövdesini açmak, sürücü kartına dokunmak ya da emniyet devresini köprülemek arızayı büyütebilir ve kullanıcıyı riske sokar. Bu kontrollerden sonra sorun sürüyorsa belirtiyi ve uyarıyı servis ekibimize iletin. Motor tak-çalıştır yapıdadır, ancak torcun içine erişmeyi gerektiren değişimi deneyimli bir teknisyen yapmalıdır.

Sipariş öncesi doğrulama

Bu motor DWT22 ve DWT23 torçlarında ortaktır. BWT serisi kafalar için X ve Y eksenine göre ayrı motorlar sunulur. Adında DWT22-23 yazmayan bir motoru bu torçlar için seçmeyin. Torcunuzun etiketini okuyamıyorsanız kafa marka ve modelini, mevcut motorun ölçülerini ve üzerindeki yazının net fotoğrafını iletişim sayfamızdaki kanallardan bize gönderin.

Qilin DWT22-23 galvo motor ile ilgili sıkça sorulan sorular

1. Bu motor DWT22 ve DWT23'te aynı mı?

Evet. Adında DWT22-23 yazan galvo parçaları iki torçta ortaktır. Ekran, işlemci kartı ve nozul tüpü ise modele göre ayrıdır.

2. Motor mu lens mi arızalı?

Salınımın kaybolması ya da desenin bozulması motor ve sürücü tarafını, güç kaybı ve optik yüzeydeki yanık ise lensi düşündürür. Dışarıdan kesin ayrım her zaman yapılamaz, belirtiyi servis ekibimize iletin.

3. Galvo sürücü filmi ne zaman gerekir?

Sürücü filmi galvo sürücü devresine ait bir yalıtım parçasıdır. Değişip değişmeyeceğine servis teşhisi karar verir. Kullanıcının sürücü devresine müdahale etmemesi gerekir.

4. Torç tetiğe basınca lazer vermiyorsa galvo motor mu arızalıdır?

Bu belirtide ilk bakılacak yer galvo motor değildir. Servis ekibimiz önce alarm ekranının ve emniyet devresindeki iş parçası bağlantısının, ardından tetiğin ve bağlantı kablosunun kontrol edilmesini öneriyor. Emniyet devresini köprülemeyin.

Diğer galvo motorlar için galvo motor kategorimize, torçlara uyan tüm parçalar için Qilin DWT22 ve Qilin DWT23 yedek parça sayfalarımıza bakabilirsiniz.
