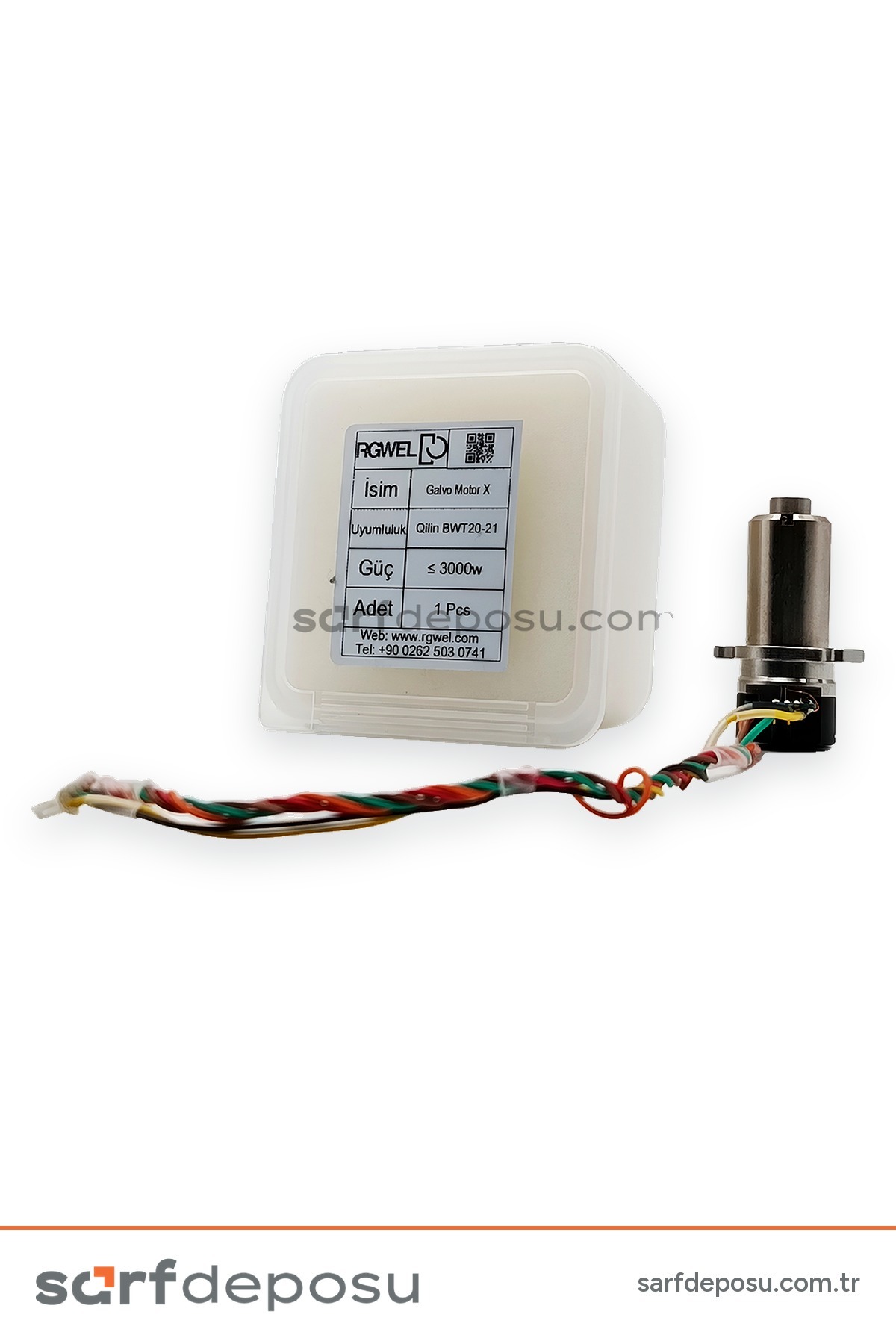

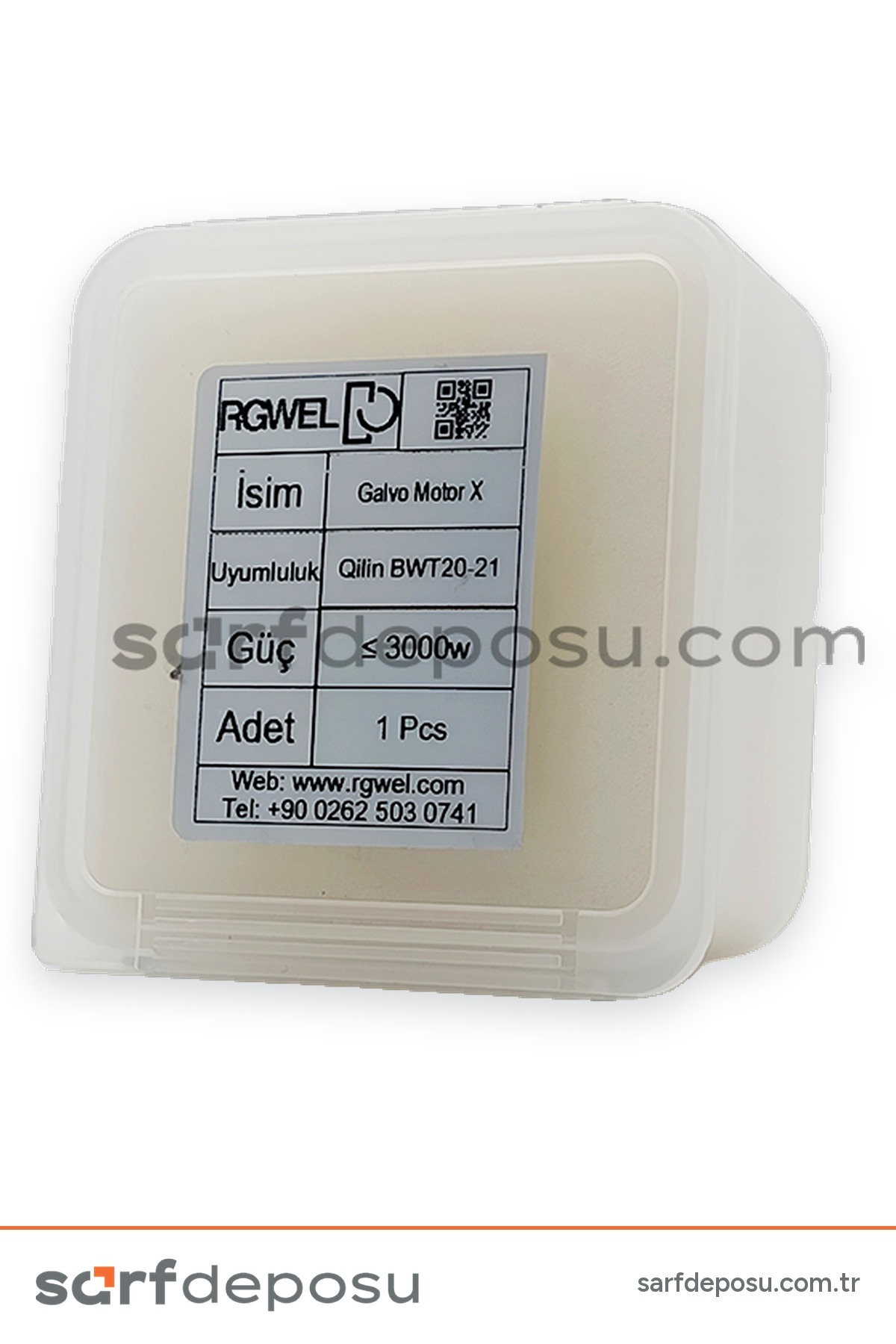

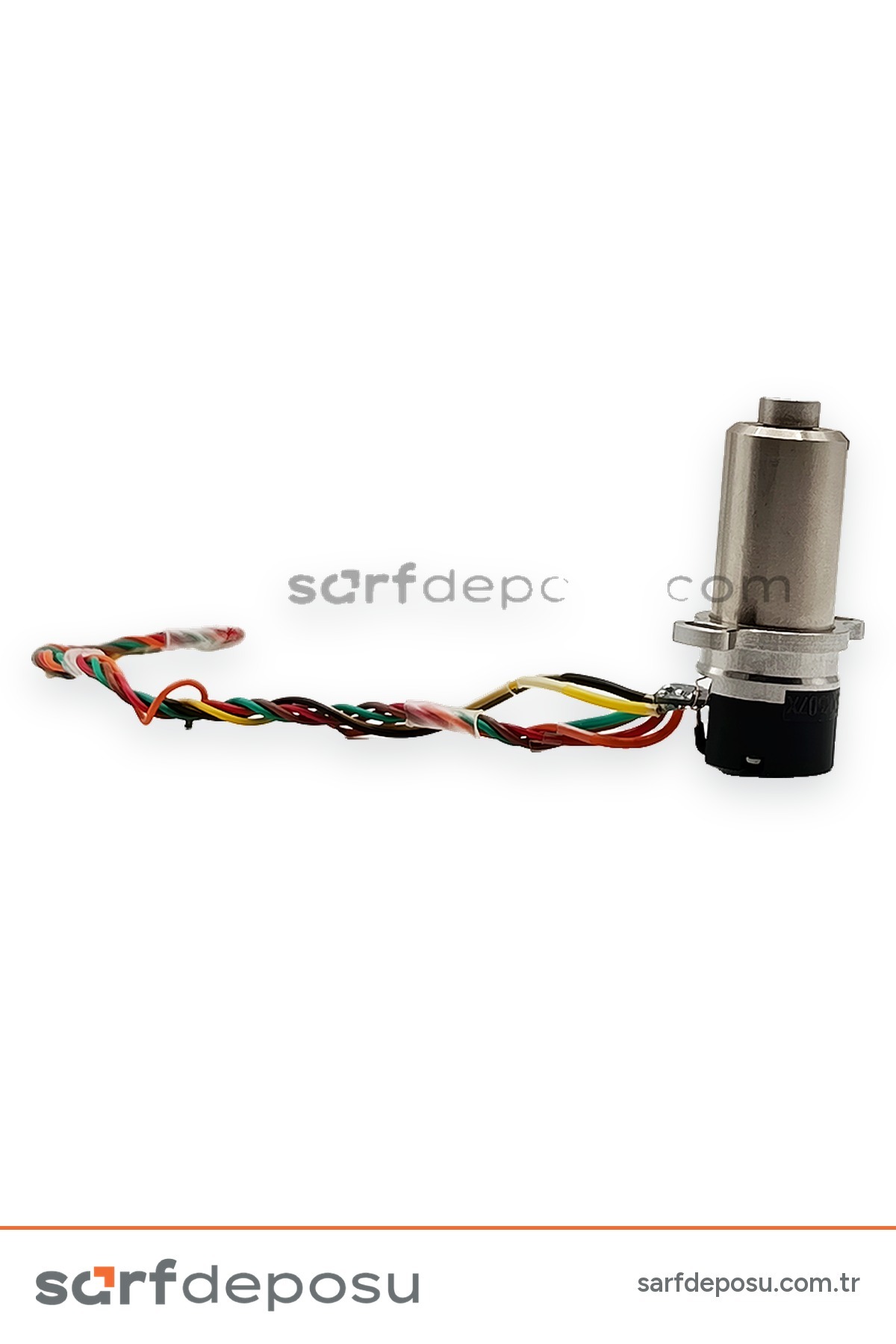

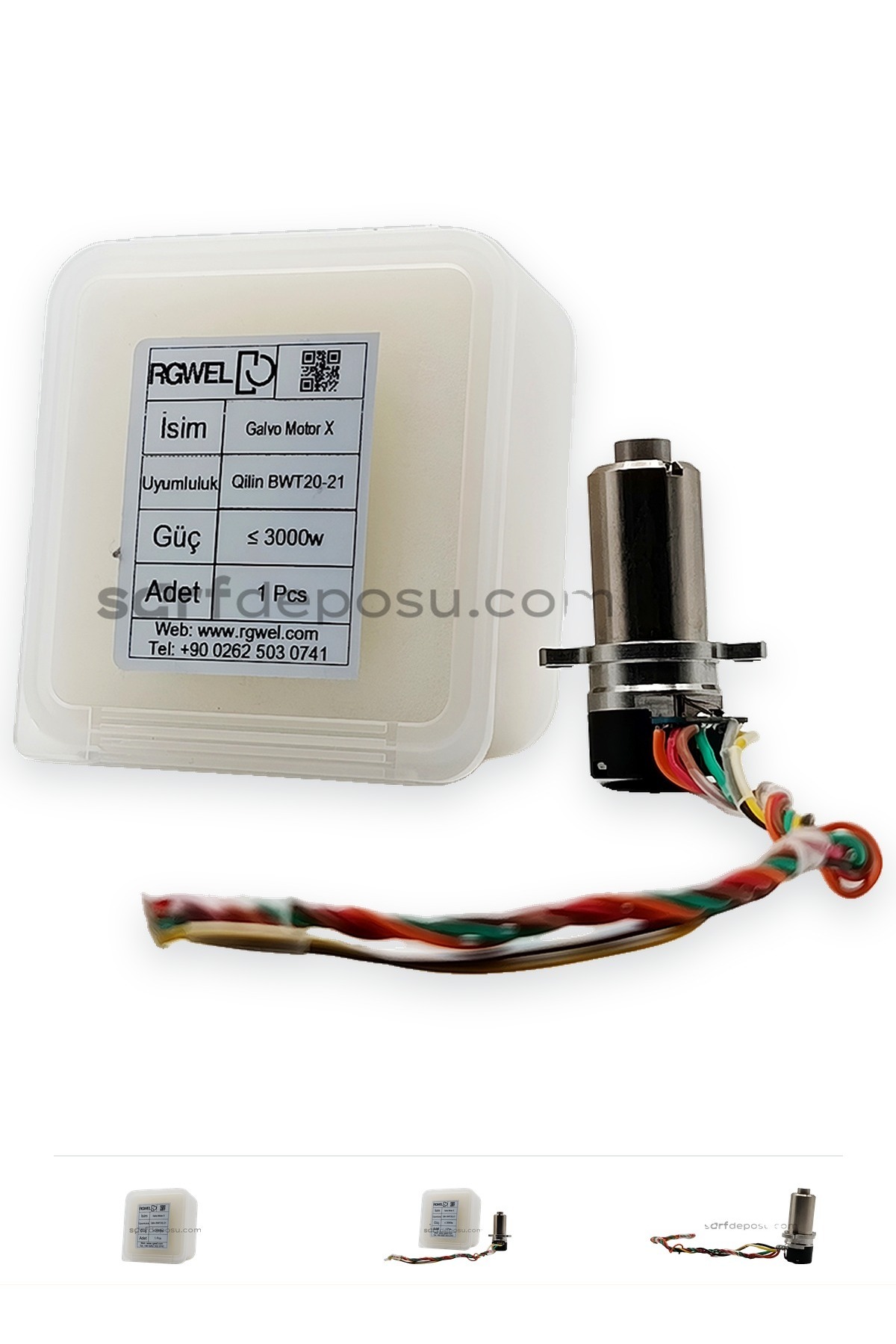

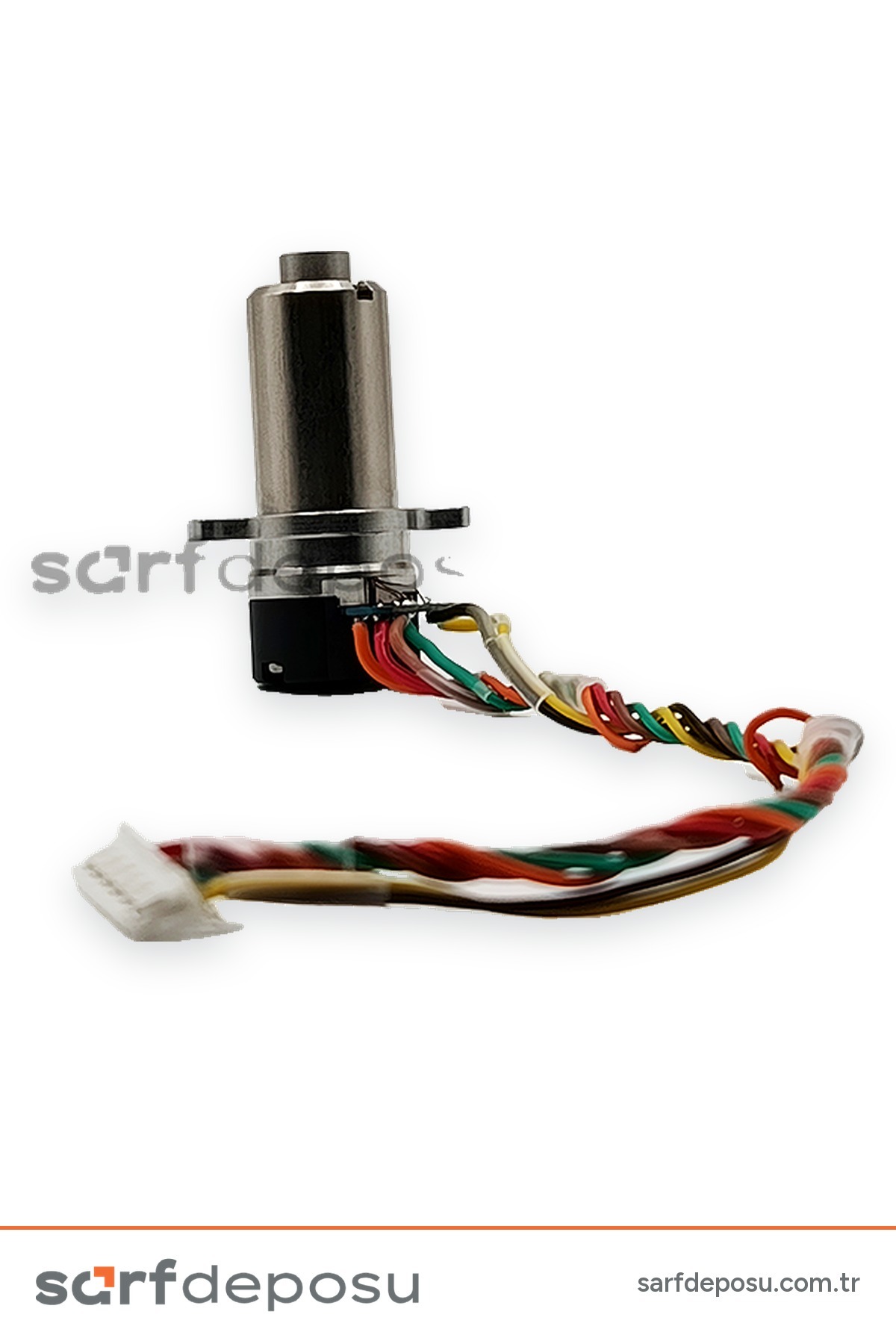

Qilin BWT20-21 Fiber Lazer Galvo Motor (X) Eksen

Qilin BWT20-21 Galvo Motor X Eksen, Qilin BWT20 ve BWT21 el tipi fiber lazer kaynak kafalarında lazer ışınını X ekseninde hareket ettiren galvanometre motorudur. Kafanın galvo biriminde galvo lensi hareket ettirir ve kaynak sırasında ışının salınımını sağlar. Bu kafalarda salınım iki eksende yapılır, Y ekseni için ayrı bir motor vardır. Orijinal Qilin parçasıdır.

QİLİN BWT20 ve BWT21 fiber lazer sistemleri için tasarlanmış Galvo Motor (X Eksen), lazer ışığının X ekseninde hızlı ve hassas tarama yapmasını sağlayan endüstriyel sınıf bir galvanometre motorudur.
Bu motor, galvanometre mekanizmasının X eksenindeki hareketini kontrol ederek lazer ışığının yüzeyde homojen ve doğru dağılımını sağlar. Pulse cleaning, lazer markalama ve yüzey işleme uygulamalarında yüksek doğruluk ve hızlı tarama performansı sunar.
BWT20 ve BWT21 sistemleri ile tam uyumludur ve kolay montaj, uzun ömürlü kullanım avantajı sunar.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Motor (X Eksen)
✔Uyumluluk: QİLİN BWT20 / BWT21 fiber lazer sistemleri
✔Eksen: X Eksen
✔Tip: Galvanometre motor / tarama motoru
✔Çalışma Alanı: Sistem ayarına bağlı, yüksek hızda tarama kapasitesi
✔Montaj: Plug & Play, kolay entegrasyon
Kullanım Alanı:
✔Pulse mod lazer temizleme
✔Metal ve alaşım yüzey işleme
✔Kontrol: Galvo sistem kontrol kartı ile uyumlu

Hangi eksen motoruna ihtiyacınız var?

BWT20 ve BWT21 kafalarında X ve Y eksenleri için iki ayrı galvo motor bulunur ve mağazamızda ikisi ayrı ürün olarak satılır. Hangi eksenin arızalı olduğu dışarıdan her zaman anlaşılmaz. Salınım deseni tek yönde daralmışsa ya da yalnız bir doğrultuda hareket kalmışsa sorun eksenlerden birinde olabilir. Doğru teşhis için cihazın alarm kaydı ve servis kontrolü gerekir.

Siparişten önce emin olmak isterseniz kafa marka ve modelini, mevcut motorun ölçülerini ve etiketinin net fotoğrafını, varsa alarm mesajıyla birlikte iletişim sayfamızdaki kanallardan iletin. Eksen ve model bilgisini birlikte netleştirelim.

Galvo motor arızasında güvenli ilk kontroller

1. Salınım hiç yok. Önce ekranda salınım ayarının açık olduğunu ve genişliğin sıfıra alınmadığını kontrol edin.
2. Ekranda galvo ya da tarama uyarısı var. Uyarı metnini not edin ve uyarıyla çalışmaya devam etmeyin.
3. Desen düzensiz ya da titrek. Cihaz kapalıyken torç kablosunda ezilme, keskin bükülme ya da gevşek bağlantı olup olmadığına dışarıdan bakın.
4. Güç düştü ama salınım normal. Bu belirti çoğunlukla motordan değil optikten gelir. Servis ekibimizin önerisiyle önce koruyucu lensi kontrol edin.

Kafanın gövdesini açmayın, motor ya da sürücü üzerinde ölçüm yapmayın ve emniyet devrelerini devre dışı bırakmayın. Motor tak-çalıştır yapıdadır, ama kafanın içine erişmeyi gerektiren bir değişimi deneyiminiz yoksa servise bırakın. Bu kontrollerden sonra sorun sürüyorsa belirtiyi servis ekibimize iletin.

BWT20-21 galvo birimi için diğer parçalar

Y ekseni için BWT20-21 galvo motor Y eksen, motor ve lensi birlikte yenilemek için X eksen galvo lens ve motor seti, optik taraf için BWT20-21 galvo lens mağazamızda bulunur.

Qilin BWT20-21 galvo motor X eksen ile ilgili sıkça sorulan sorular

1. X ekseni motoru Y ekseninin yerine takılabilir mi?

Önermiyoruz. Mağazamızda iki eksen ayrı ürün olarak sunulur. Arızalı eksen hangisiyse adında o eksen yazan motoru seçin.

2. Bu motor BWT30 kafasında kullanılır mı?

Bu motorun adında BWT20 ve BWT21 yazar. Robotik tip BWT30 için adında BWT30 geçen ayrı X ve Y motorları bulunur.

3. Motor mu almalıyım, set mi?

Yalnız motor arızalıysa motor yeterlidir. Galvo lensin yüzeyinde de yanık ya da kaplama hasarı varsa X eksen lens ve motor seti daha uygundur.

4. Galvo motor arızası kaynakta nasıl görünür?

Salınım deseni kaybolur, daralır ya da bir yöne kayar. Dikiş genişliği ekranda ayarladığınız değerle uyuşmaz ve ekranda galvo ya da tarama uyarısı görülebilir. Bu belirtiler sürücü ya da bağlantı kaynaklı da olabilir, teşhisi servis ekibimize bırakın.

Diğer galvo motorlar için galvo motor kategorimize, BWT20'ye uyan tüm parçalar için Qilin BWT20 yedek parçaları sayfamıza bakabilirsiniz.
