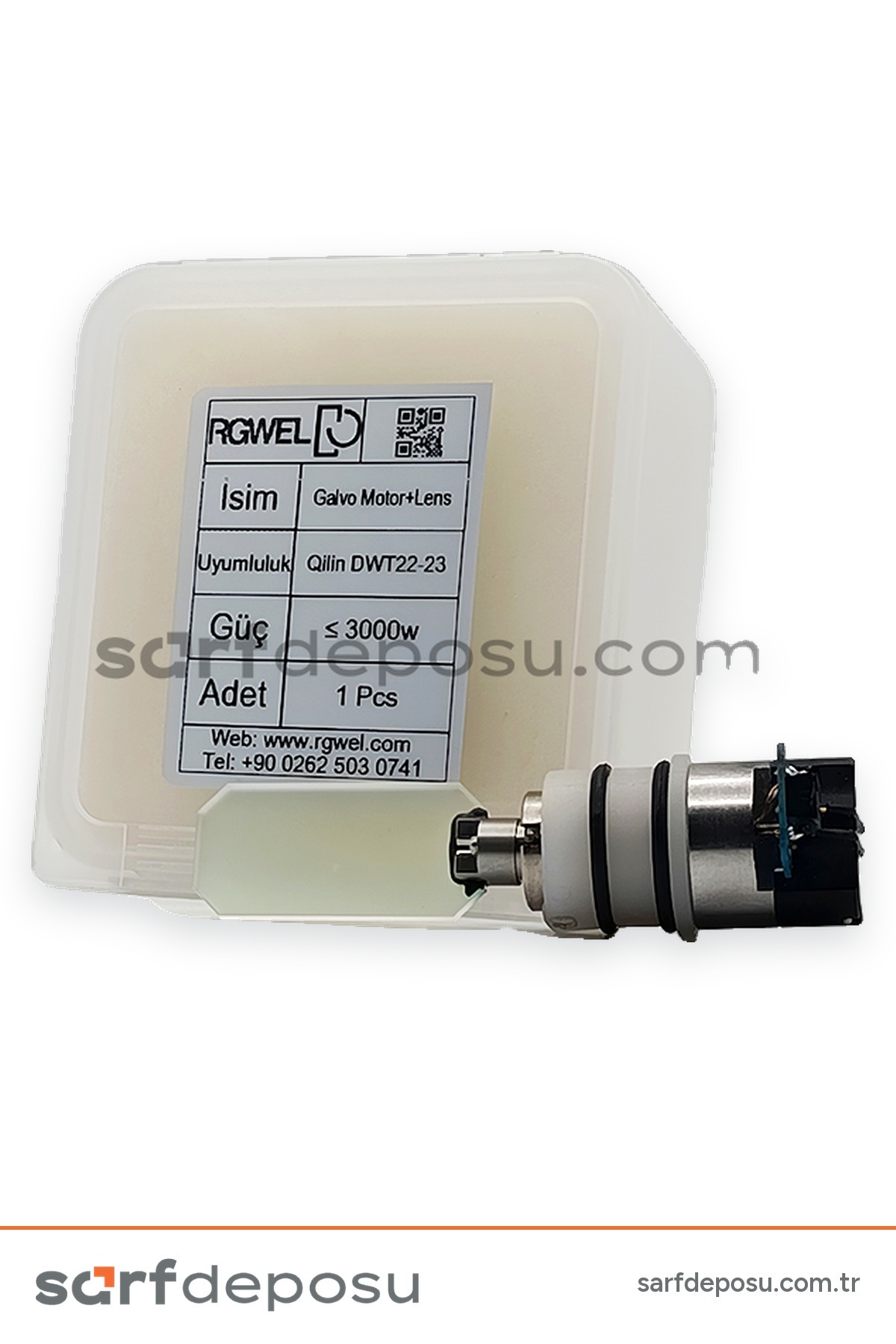

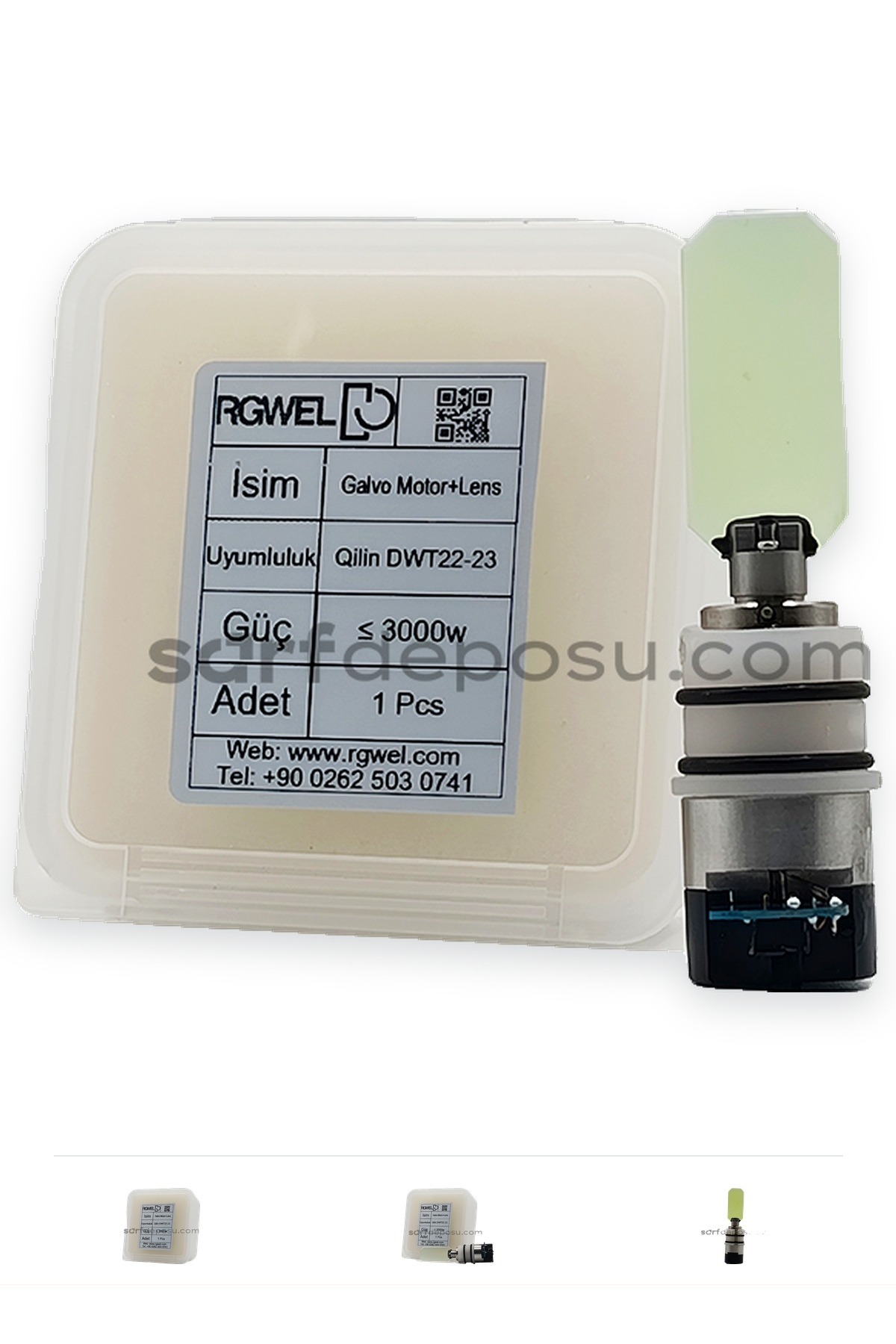

Qilin DWT22-23 Fiber Lazer Galvo Lens + Motor Set

Qilin DWT22-23 Galvo Lens + Motor Set, Qilin DWT22 ve DWT23 el tipi fiber lazer kaynak torçlarının galvo birimini oluşturan galvo lens ve galvanometre motor setidir. Motor lensi hareket ettirir, lens de lazer ışınını yönlendirerek salınımlı kaynak desenini oluşturur. İki torçta ortak kullanılan bu set orijinal Qilin parçasıdır ve galvo birimini tek seferde yenilemek için uygundur.

QİLİN DWT22 ve DWT23 fiber lazer sistemleri için tasarlanmış Galvo Lens + Motor Set, lazer ışınının yüksek hızlı ve hassas tarama performansı ile yüzey işlemleri, temizlik ve markalama uygulamalarında maksimum doğruluk sağlar.

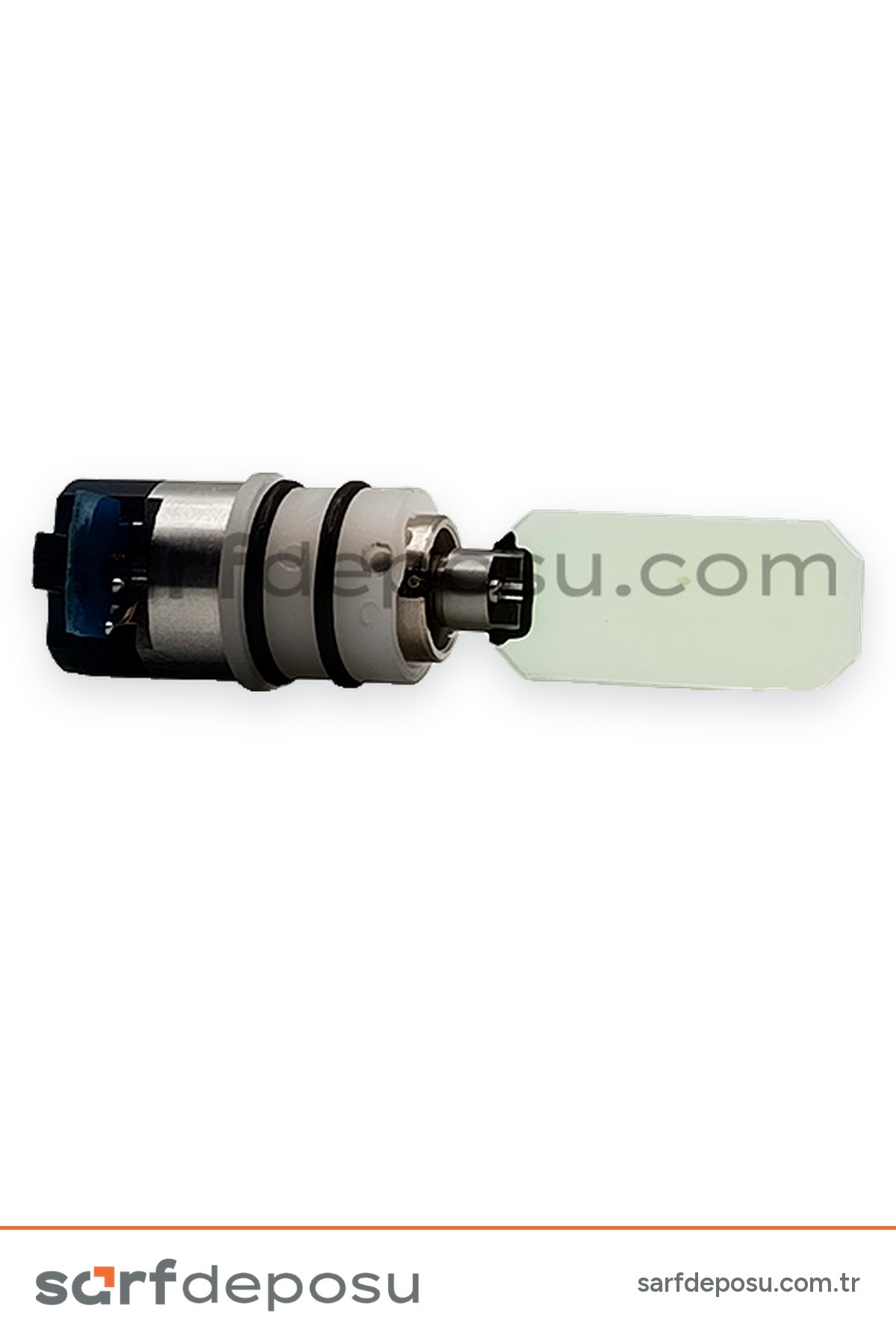

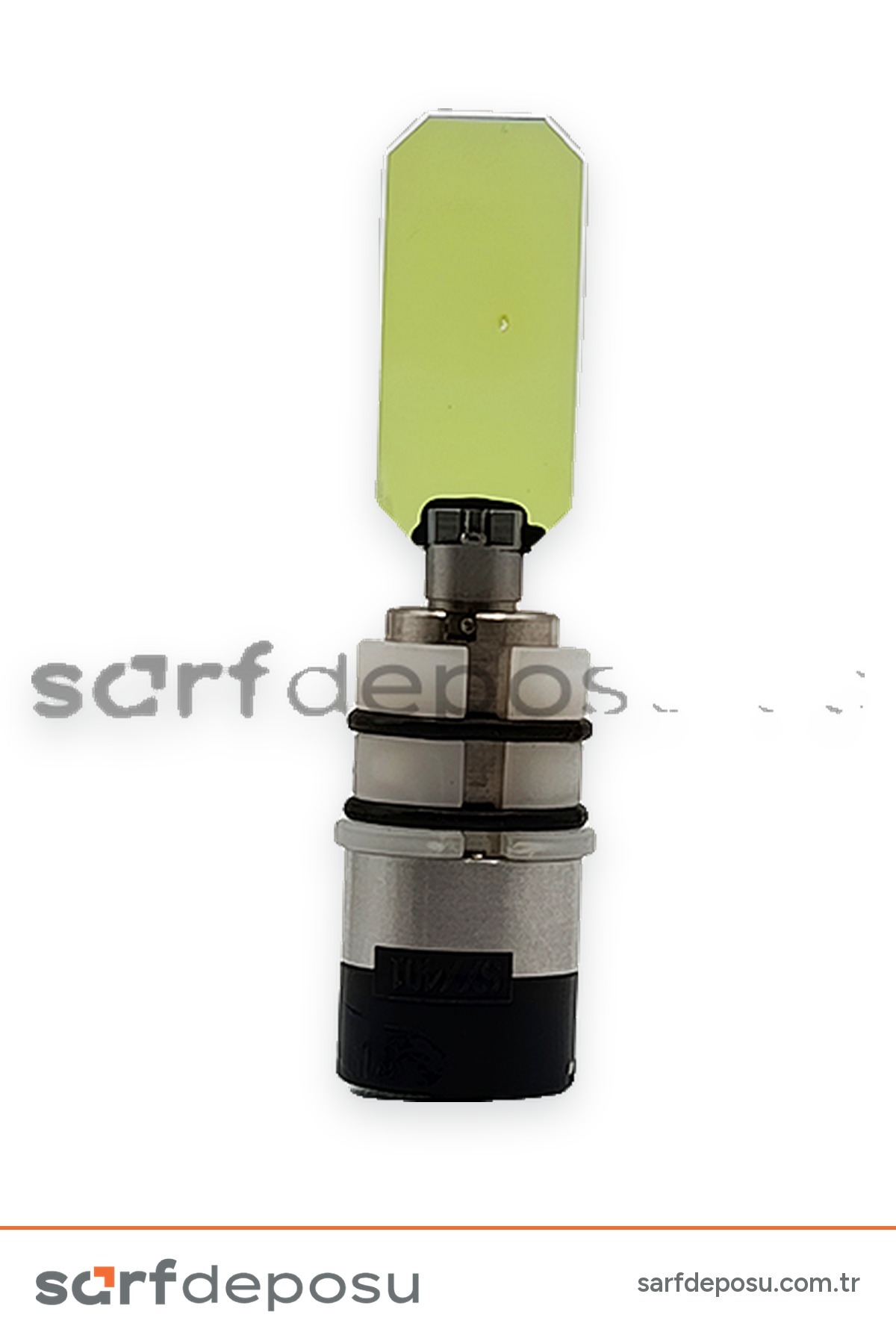

Bu set; galvo F‑theta tarama lensi ile lazer ışığını çalışma alanına homojen şekilde dağıtan optik bileşen ve galvanometre motoru ile ışığın tek eksendeki salınım hareketini kontrol eden yüksek performanslı motordan oluşur.
Galvanometre tabanlı sistemlerde bu iki bileşen birlikte çalışarak lazer ışınına yön verir ve hızlı, stabil tarama sağlar. Bu, özellikle pulse temizleme ve yüksek hızlı lazer markalama uygulamalarında ciddi performans artışı sağlar.
Uyumlu DWT22 / DWT23 sistemlerine uygun şekilde tasarlanmış bu set, kolay montaj ve uzun ömürlü kullanım avantajı sunar.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Galvo Lens + Motor Set
✔Uyumluluk: QİLİN DWT22 / DWT23 fiber lazer sistemleri
✔Lens Tipi: F‑theta / galvo tarama lensi
✔Motor Tipi: Galvanometre motor (tek eksen)
✔Dalga Boyu: 1064 nm fiber lazer standardı
✔Montaj: Plug & Play, kolay entegrasyon
Kullanım Alanı:
✔Lazer temizlik (pulse cleaning)
✔Lazer Kaynak
✔Metal yüzey işleme
✔Kontrol: Galvo sistem kontrol kartı ile uyumlu
Avantajları:
✔Yüksek hızda tarama ve odak kontrolü
✔Homojen ışık dağılımı ile hassas işlem
✔Stabil performans ve endüstriyel kullanıma uygun

Set mi, tek parça mı?

DWT22-23 galvo birimi için mağazamızda üç seçenek var.

Durum	Ürün
Yalnız lens yüzeyi hasarlı	Galvo lens 30x14 T-2mm DWT22-23
Yalnız salınım hareketi bozuk, lens sağlam	DWT22-23 galvo motor
Lens ve motor birlikte yenilenecek	Bu set

Torç elektroniğine ait galvo sürücü filmi ve torç tetik kartı aksamı de ayrı ürünlerdir. Bu parçaların değişip değişmeyeceğine servis teşhisi karar verir.

DWT22 ve DWT23'te ortak parçalar

DWT22 ve DWT23 torçlarında lens hazneleri, galvo parçaları, nozul tüpü sabitleme somunu ve tel besleme aparatları gibi birçok parça ortaktır. Ekran, işlemci kartı ve nozul tüpü ise modele göre ayrıdır. Bu set adında iki modeli birlikte taşır ve iki torçta da kullanılır. Bir parçanın hangi torca uyduğunu her zaman ürün adındaki modele bakarak belirleyin.

Arıza şüphesinde ilk kontroller

1. Salınım yok ya da desen bozuk. Ekrandaki salınım ayarını ve tarama genişliğini kontrol edin.
2. Ekranda uyarı var. Mesajı kaydedin ve uyarıyla çalışmaya devam etmeyin.
3. Nüfuziyet düştü. Önce koruyucu lense bakın. Lens temizse iç optikler kontrol edilir.
4. Tetiğe basınca lazer çıkmıyor. Önce alarm ekranını ve emniyet devresindeki iş parçası bağlantısını, ardından tetiği ve bağlantı kablosunu kontrol edin.

Torcun gövdesini açmayın ve emniyet devrelerini köprülemeyin. Seti takmadan önce mevcut biriminizin bu setle aynı olduğunu doğrulamak isterseniz torcun marka ve modelini, sökülen lensin ölçülerini ve motorun net fotoğrafını iletişim sayfamızdaki kanallardan iletin.

Qilin DWT22-23 galvo seti ile ilgili sıkça sorulan sorular

1. Set DWT22 ve DWT23'te aynı mı?

Evet. Adında DWT22-23 yazan galvo parçaları iki torçta ortaktır. Torcunuzun etiketinde bu modellerden biri yazıyorsa set torcunuz için sunulan üründür.

2. Set tak-çalıştır mı?

Set tak-çalıştır yapıdadır ve galvo sistem kontrol kartıyla birlikte çalışır. Değişim torcun içine erişmeyi gerektirdiği için enerji kesikken, temiz bir ortamda ve bakım talimatına uygun yapılmalıdır.

3. Değişimden sonra ne kontrol edilmeli?

Ekranda alarm olmadığını görün ve salınım ayarlarını kontrol edin. Düşük güçte bir deneme dikişi çekin, desenin ve dikiş genişliğinin ayarladığınız değere uyduğuna bakın. Fark varsa servis ekibimize danışın.

4. Yedekte galvo seti tutmak mantıklı mı?

Galvo lens ve galvo motor servis ekibimizin en sık değiştirdiği parçalar arasındadır. Torç üretimde tek ve kritikse bir galvo setini yedekte tutmak duruş süresini kısaltabilir.

Diğer galvo setleri için galvo lens ve motor seti kategorimize, torçlara uyan tüm parçalar için Qilin DWT22 ve Qilin DWT23 yedek parça sayfalarımıza bakabilirsiniz.
