Qilin DWT22-23 Lazer Kaynak Torch Tetik Card Aksamı - 1

Qilin DWT22-23 Lazer Kaynak Torch Tetik Card Aksamı - 2

Qilin DWT22-23 Lazer Kaynak Torch Tetik Card Aksamı

Name: Qilin DWT22-23 Lazer Kaynak Torch Tetik Card Aksamı
Brand: QİLİN
SKU: RG-900131
Price: 162.00 USD
Availability: InStock

Stokta var

Stok Kodu: RG-900131

Barkod: 2810133

Ürün Markası: QİLİN

Ürün Serisi: QİLİN DWT Serisi (QLNDWT)

Kategori: Torch Kart/Sürücü Aksamı

{{ DATA.title }}: {{ DATA.varsayilan }}

{{ t.upload_image_desc.replace('%MIN_COUNT%', DATA.min_file_count).replace('%MAX_COUNT%', DATA.max_file_count) }}

{{ t.product_info }}	{{ t.total_price }}
{{ P.secenek }} {{ format((Number(P.price_not_discounted) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }} {{ format((Number(P.fiyat) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }}	{{ P.count }} + {{ t.add }} {{ format(((Number(P.fiyat) * (1 + Number(P.vat) / 100)) + Number(P.price_diff \|\| 0)) * P.count) }} {{ P.currency }}

{{ format((Number(P.price_not_discounted) * (1 + Number(P.vat || 0) / 100)) + Number(P.price_diff || 0)) }} {{ P.currency }}

Seç

Normal birim fiyat

135,00 USD+ KDV

162,00 USDKDV dahil

Adet

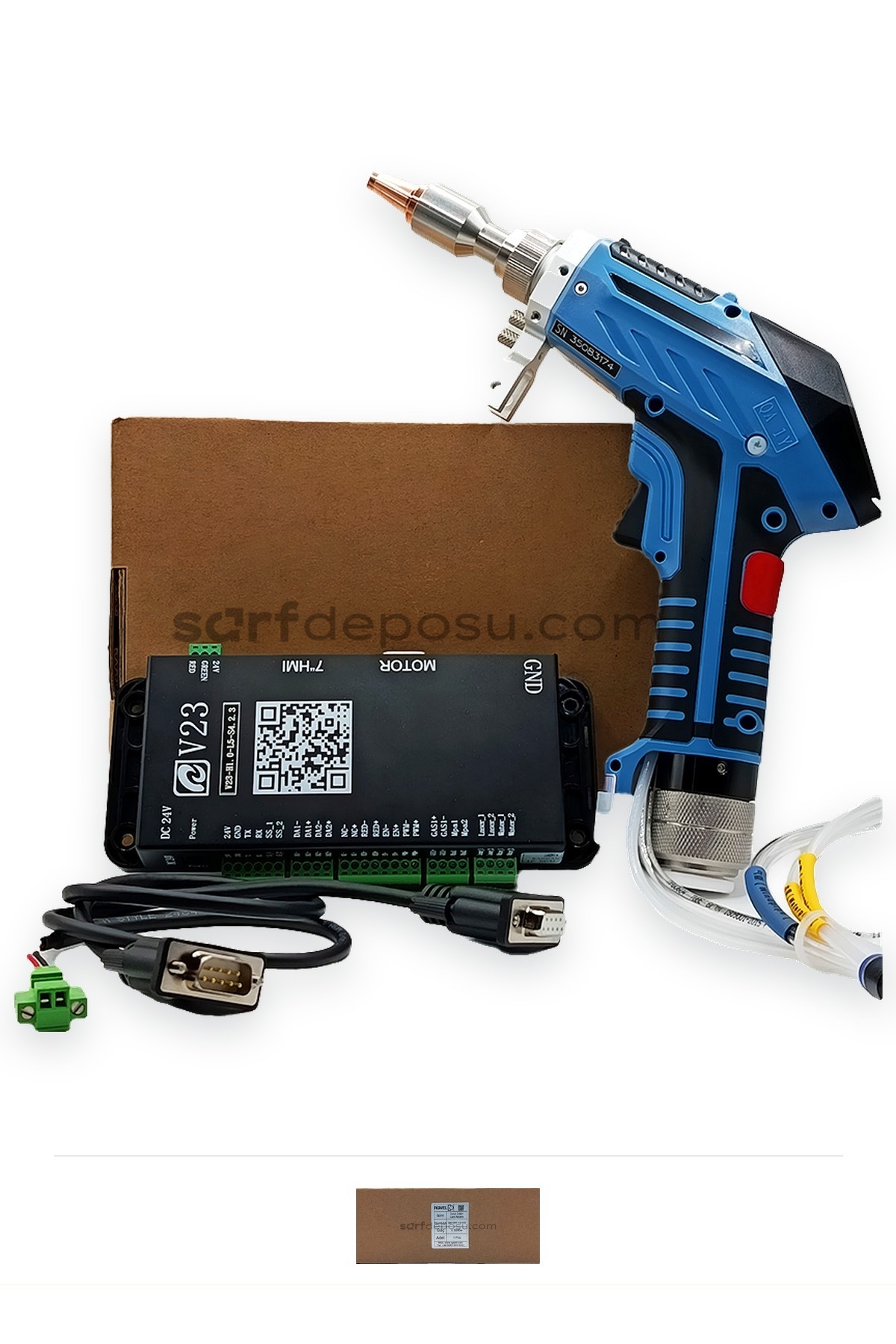

Qilin DWT22-23 torch tetik card aksamı, DWT22 ve DWT23 el tipi lazer kaynak torçlarında tetik düğmesini ve kontrol kartı bağlantı parçalarını bir arada sunan settir. Operatör tetiğe bastığında oluşan başlat ve durdur sinyalini torcun kontrol kartına iletir. Setin içinde tetik düğmesi, kart bağlantı kabloları ve soket elemanları bulunur. Sarf Deposu'nda satılan aksam orijinal Qilin parçasıdır.

QİLİN DWT22‑23 Torch Tetik + Card Aksamı, DWT22 ve DWT23 fiber lazer sistemlerinde kullanılan torch (lazer kolu) tetik düğmesi ve kontrol kartı bağlantı parçalarının bir araya geldiği komple aksam setidir.
Bu ekipman, operatörün lazer işlemini başlatıp durdurmasını sağlayan tetik mekanizması ile kontrol kartı (processor/Mainboard) arasındaki sinyal ve bağlantı ara birimini oluşturur. DWT serisi torch’larda tetik ve kart bağlantı aksamı kritik rol oynar; çünkü doğru tetikleme, güvenli, hızlı ve net komut iletimini sağlar.
Dayanıklı malzemelerle üretilmiş bu aksam, uzun ömürlü kullanım ve endüstriyel koşullarda stabil performans sağlar. DWT22 ve DWT23 ile tam uyumlu olarak çalışacak şekilde tasarlanmıştır.

-TEKNİK ÖZELLİKLERİ-

Ürün Tipi: Torch Tetik + Card Bağlantı Aksamı
✔Uyumluluk: QİLİN DWT22 / DWT23 fiber lazer sistemleri
İçerik:
✔Torch tetik düğmesi / butonu
✔Kontrol kartı bağlantı kabloları / adaptörleri
✔Soket ve dişi bağlantı elemanları
Fonksiyon:
✔Torch tetik sinyalinin kontrol kartına iletilmesi
✔Tetik mekanizması ve lazer çıkışı arasında güvenli sinyal akışı
Montaj:
✔Plug & Play – kolay kurulum
✔DWT22/23 torch ile tam uyumlu
Avantajları:
✔Kablo ve bağlantı merkezileştirilmiş yapı
✔Dokunmatik seri tetik kontrolü
✔Stabil sinyal aktarımı

Tetik aksamı arızası nasıl anlaşılır?

Tetik aksamındaki bir sorun genellikle lazerin hiç çıkmaması, bazen çıkıp bazen çıkmaması ya da tetiğin basılı kalması şeklinde görülür. Ancak bu belirtiler başka nedenlerden de çıkabilir. Servis ekibimizin önerdiği sıra şöyledir.

Cihazın alarm ekranını kontrol edin.
Emniyet devresindeki iş parçası bağlantısının sağlam olduğundan emin olun.
Tetik düğmesinin serbestçe basılıp geri geldiğine, gövdesinde kırık ya da çatlak olmadığına bakın.
Harici tetik kablosunun konnektörlerini ve kılıfını gözle kontrol edin.

Bunlar sorunu çözmüyorsa torcu açmayın ve servise başvurun. Emniyet devrelerini hiçbir zaman devre dışı bırakmayın.

Tetik sinyali hangi parçalardan geçer?

Tetikten lazer çıkışına kadar sinyal birkaç parçadan geçer. Arızayı doğru parçaya bağlamak için bu zinciri bilmek işe yarar.

Parça	Görevi
Torç tetik card aksamı (bu ürün)	Tetik düğmesinden gelen sinyali torcun kart bağlantısına iletir.
Harici tetik (ateşleme) kablosu	Kontrol kutusu ile tetik sistemi arasındaki bağlantıyı kurar.
DWT22 ve DWT23 işlemci kartı	Gelen sinyali işler ve lazer çıkışını yönetir.

Montajda nelere dikkat edilmeli?

Aksam tak-çalıştır bağlanır ama değişim için torcun açılması gerekir. İşlem makinenin enerjisi kesilmişken ve lazer kapalıyken yapılmalıdır. Kart bağlantı soketleri yönüne dikkat edilerek, zorlanmadan takılmalıdır. Torcun içindeki lens hazneleri toza açık kalmamalıdır. Bu yüzden değişimi eğitimli teknik personele ya da servise yaptırmanızı öneriyoruz. Torcunuzun DWT22 mi DWT23 mü olduğundan emin değilseniz torç etiketinin fotoğrafını iletişim sayfamızdaki kanallardan gönderin.

DWT22-23 torç tetik card aksamı ile ilgili sıkça sorulan sorular

1. Bu aksam harici tetik kablosuyla aynı parça mı?

Değil. Tetik card aksamı torcun içindeki tetik düğmesi ve kart bağlantılarıdır. Harici tetik kablosu ise kontrol kutusu ile tetik sistemi arasındaki ayrı bir kablodur.

2. DWT22 ve DWT23 torçlarında aynı aksam mı kullanılır?

Evet. Bu aksam iki modelde de kullanılır. İşlemci kartı ve ekran ise modele göre ayrıdır.

3. Tetik bazen çalışıyor bazen çalışmıyorsa ne yapmalıyım?

Önce alarm ekranına ve emniyet bağlantısına, sonra harici tetik kablosunun konnektörlerine bakın. Aralıklı arıza sürüyorsa tetik ve kart bağlantıları servis tarafından kontrol edilmelidir.

4. Aksamı kendim değiştirebilir miyim?

Değişim için torcun açılması gerekir. Enerji kesilmeden yapılan ya da yanlış takılan bir bağlantı karta zarar verebilir. Bu yüzden işlemi servise ya da eğitimli teknik personele bırakın.

Diğer torç kartı ve sürücü parçaları için torç kart ve sürücü aksamı kategorimize, DWT serisine uyan bütün parçalar için Qilin DWT serisi sayfamıza bakabilirsiniz.
