Lazer Kaynak Harici Tetik (Ateşleme) Kablosu - QİLİN DWT22-23 - 1

Lazer Kaynak Harici Tetik (Ateşleme) Kablosu - QİLİN DWT22-23 - 2

Lazer Kaynak Harici Tetik (Ateşleme) Kablosu - QİLİN DWT22-23 - 3

Lazer Kaynak Harici Tetik (Ateşleme) Kablosu - QİLİN DWT22-23

Name: Lazer Kaynak Harici Tetik (Ateşleme) Kablosu - QİLİN DWT22-23
Brand: QİLİN
SKU: RG-900071
Price: 144.00 USD
Availability: InStock

Stokta var

Stok Kodu: RG-900071

Barkod: 2810073

Ürün Markası: QİLİN

Ürün Serisi: QİLİN DWT Serisi (QLNDWT)

Kategori: Torch / Güç / Sinyal Kablosu

{{ DATA.title }}: {{ DATA.varsayilan }}

{{ t.upload_image_desc.replace('%MIN_COUNT%', DATA.min_file_count).replace('%MAX_COUNT%', DATA.max_file_count) }}

{{ t.product_info }}	{{ t.total_price }}
{{ P.secenek }} {{ format((Number(P.price_not_discounted) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }} {{ format((Number(P.fiyat) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }}	{{ P.count }} + {{ t.add }} {{ format(((Number(P.fiyat) * (1 + Number(P.vat) / 100)) + Number(P.price_diff \|\| 0)) * P.count) }} {{ P.currency }}

{{ format((Number(P.price_not_discounted) * (1 + Number(P.vat || 0) / 100)) + Number(P.price_diff || 0)) }} {{ P.currency }}

Seç

Normal birim fiyat

120,00 USD+ KDV

144,00 USDKDV dahil

Adet

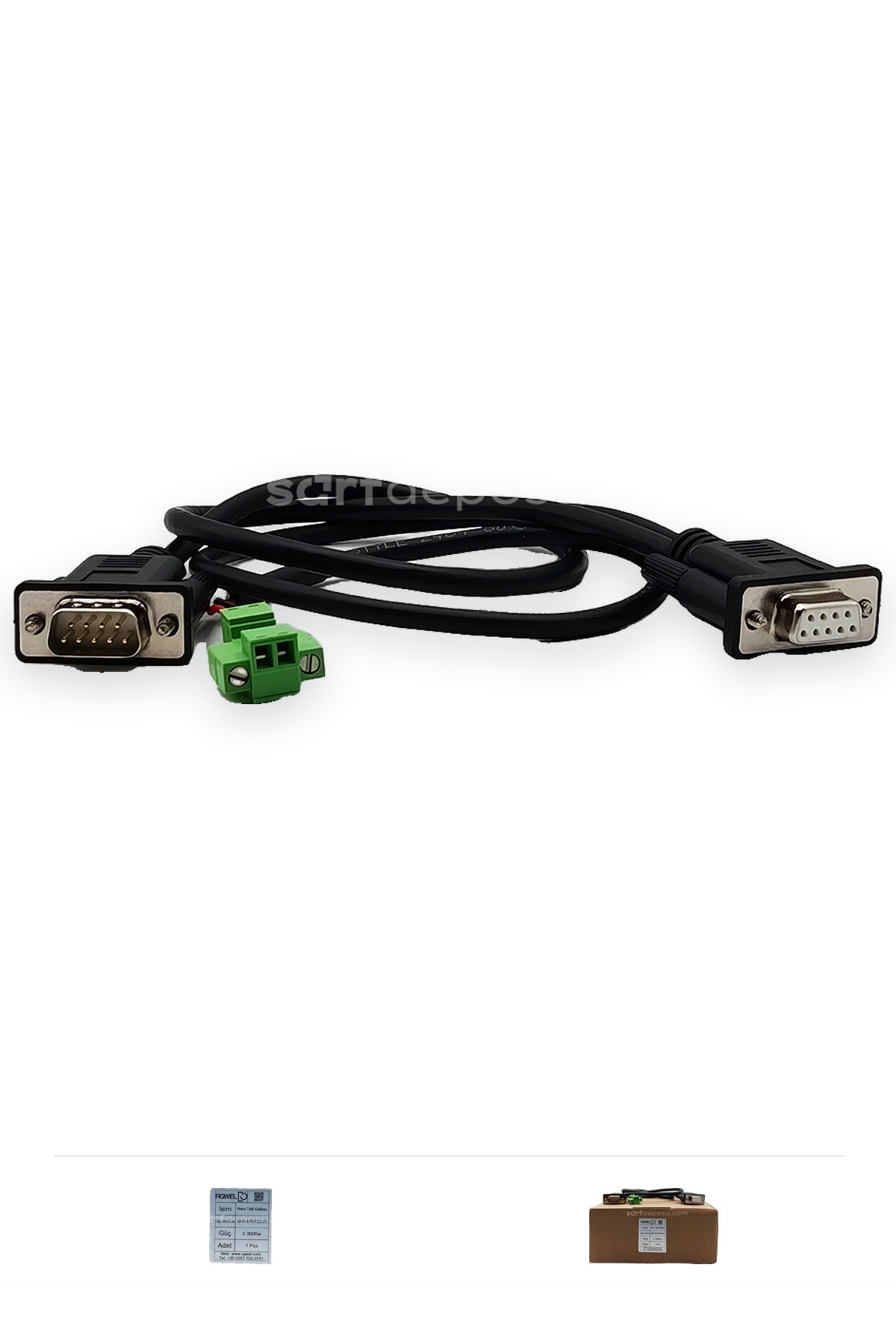

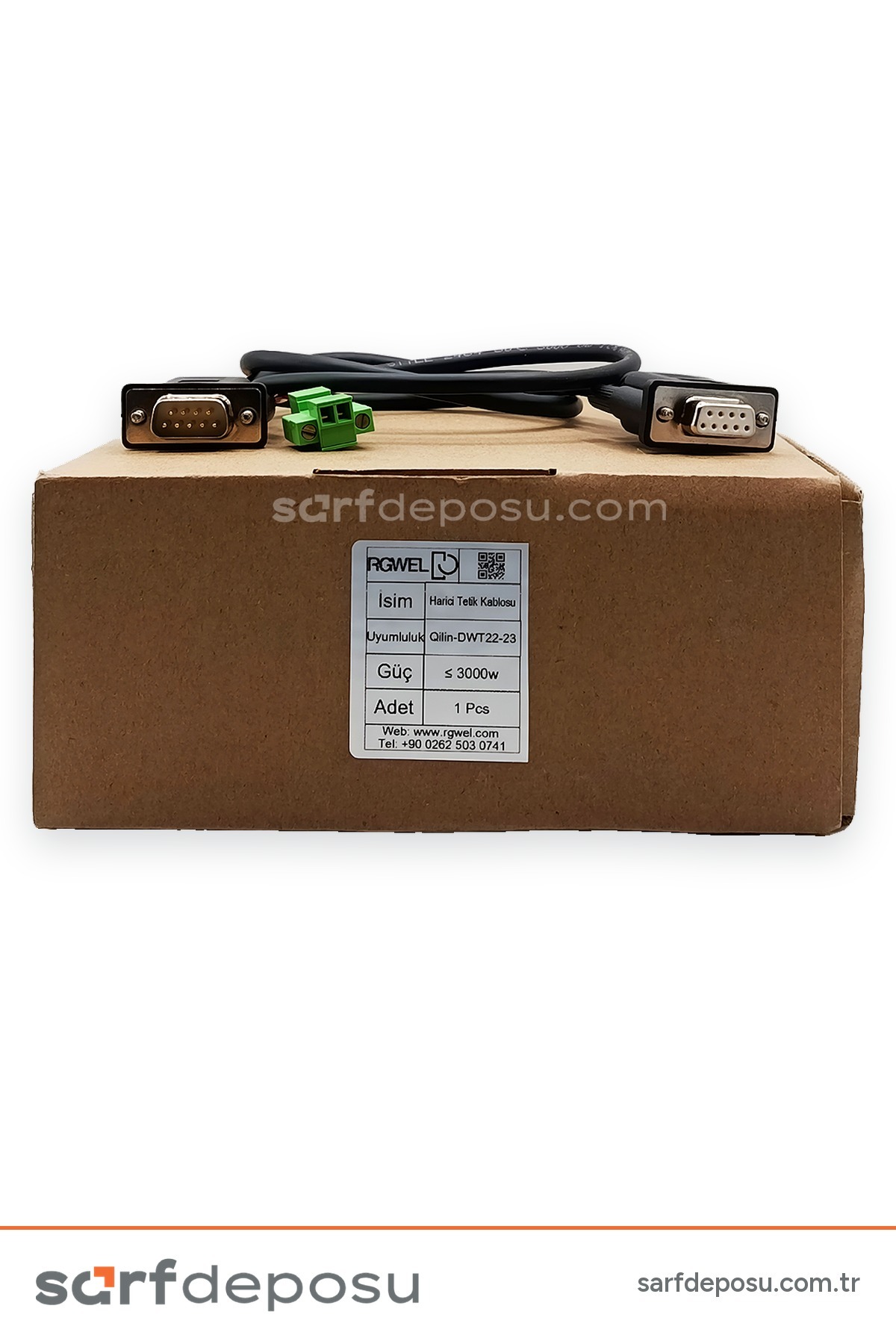

Qilin DWT22-23 harici tetik (ateşleme) kablosu, lazer kaynak makinesinin kontrol kutusu ile tetik sistemi arasında başlat ve durdur sinyalini taşıyan bağlantı kablosudur. Qilin DWT22 ve DWT23 el tipi lazer kaynak kafalarıyla kullanılır, operatörün lazeri dışarıdan tetiklemesini sağlar. 24 V kontrol sinyaliyle çalışır ve tak-çalıştır bağlanır. Sarf Deposu'nda satılan bu kablo orijinal Qilin parçasıdır.

QILIN DWT22 ve DWT23 lazer kaynak sistemleri ile uyumlu harici tetik kablosu, lazer tetikleme sinyalini güvenli ve stabil şekilde iletmek için tasarlanmış bir bağlantı ekipmanıdır. Operatörün dışarıdan tetikleme yapabilmesini sağlayarak kullanım kolaylığı ve iş güvenliği sunar.
Bu kablo, lazer kaynak sisteminin kontrol ünitesi ile tetik mekanizması arasında kesintisiz sinyal iletimi sağlar. Endüstriyel kullanım için uygun olan yapısı sayesinde elektromanyetik parazitlere karşı dayanıklıdır ve stabil çalışma performansı sunar.
QILIN DWT serisi sistemlerin kontrol altyapısına tam uyumlu olup, plug & play bağlantı ile kolay kurulum imkanı sağlar.

-TEKNİK ÖZELLİKLER-

✔Ürün Tipi: Harici tetik (trigger) kablosu
✔Uyumluluk: QILIN DWT22 / DWT23 lazer kaynak kafaları
✔Bağlantı Tipi: Kontrol kutusu – tetik sistemi arası bağlantı
✔Sinyal Tipi: Tetikleme (start/stop) sinyal iletimi
✔Çalışma Voltajı: 24V kontrol sinyali ile uyumlu
✔Kullanım Alanı
✔Fiber lazer kaynak makineleri
✔Endüstriyel kaynak sistemleri
✔Kurulum: Tak-çalıştır (Plug & Play)
✔Dayanıklılık: Endüstriyel kullanım için güçlendirilmiş yapı

Tetiğe basınca lazer çıkmıyorsa önce neye bakılmalı?

Servis ekibimizin el tipi kaynak torçlarında en sık karşılaştığı belirtilerden biri budur. Kabloyu değiştirmeden önce şu sırayla kontrol edin.

Cihazın ekranında alarm ya da hata kodu olup olmadığına bakın.
Emniyet devresindeki iş parçası bağlantısının yerinde ve sağlam olduğunu kontrol edin.
Tetik kablosunun iki ucundaki konnektörün tam oturduğunu, pimlerin eğilmediğini kontrol edin.
Kablo boyunca ezik, kesik ya da sıcak yüzeye değmiş bir bölüm olup olmadığına bakın.

Konnektörleri yalnız makine kapalıyken çıkarıp takın. Sorun sürerse kablonun ve tetiğin ölçümünü servis yapmalıdır. Emniyet devresini hiçbir zaman köprülemeyin ya da devre dışı bırakmayın.

Kabloyu korumak için nelere dikkat etmelisiniz?

Tetik kablosu torçla birlikte sürekli hareket eder. Kabloyu çekerek sökmeyin, konnektöründen tutun. İş parçasının, tezgâh kenarının ya da sıcak dikişin üzerinden geçirmeyin. Kablonun kaynak kafasına girdiği noktada keskin bükülme oluşmamasına dikkat edin. Kılıfında hasar gördüğünüz kabloyla çalışmaya devam etmeyin.

Kablonun makinenize uyduğundan emin değilseniz torcunuzun model etiketinin ve mevcut kablonun iki ucunun fotoğrafını iletişim sayfamızdaki kanallardan bize gönderin.

DWT22 ve DWT23 için tetik ve bağlantı parçaları

Aşağıdaki parçalar da orijinal Qilin parçasıdır ve DWT22 ile DWT23 torçlarında kullanılır.

Torç tetik card aksamı, torcun içindeki tetik düğmesi ve kart bağlantılarıdır.
DWT22-23 şase kablosu
DWT22 işlemci kartı ve DWT23 işlemci kartı

DWT22-23 harici tetik kablosu ile ilgili sıkça sorulan sorular

1. DWT22 ve DWT23'te aynı tetik kablosu mu kullanılır?

Evet. Bu kablo iki model için de kullanılır. Ekran ve işlemci kartı gibi parçalar ise modele göre ayrıdır.

2. Bu kablo Qilin BWT serisi makinelerde kullanılır mı?

Bu kablo DWT22 ve DWT23 için sunulur. BWT serisi bir makineniz varsa adında kendi modeli yazan parçalara bakın ya da model etiketini bize gönderin.

3. Kablonun arızalı olduğunu nasıl anlarım?

Alarm yoksa ve emniyet bağlantısı sağlamsa tetik sinyali kablodan ya da tetikten kesiliyor olabilir. Kablonun konnektörlerini ve kılıfını gözle kontrol edin. Kesin ölçümü servis yapar.

4. Harici tetik kablosu ile torç tetik card aksamı aynı parça mı?

Değil. Harici tetik kablosu kontrol kutusu ile tetik sistemi arasındaki bağlantıdır. Torç tetik card aksamı ise torcun içindeki tetik düğmesi ve kart bağlantılarından oluşur.

Diğer kablolar için torç, güç ve sinyal kablosu kategorimize, modelinize uyan bütün parçalar için Qilin DWT22 ve Qilin DWT23 yedek parça sayfalarımıza bakabilirsiniz.
