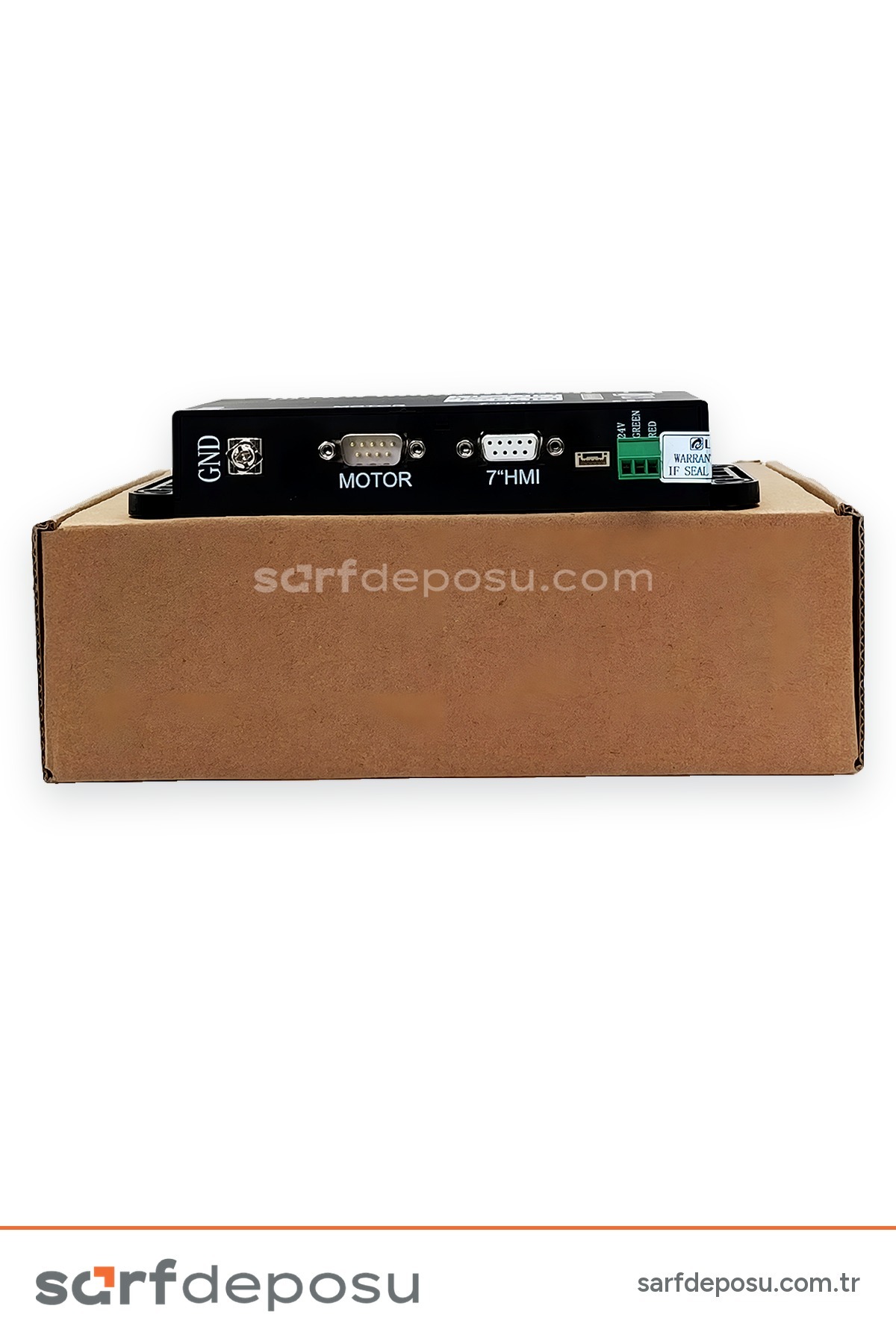

Qilin DWT22 Lazer Kaynak İşlemci Kontrolcü Kart - 1

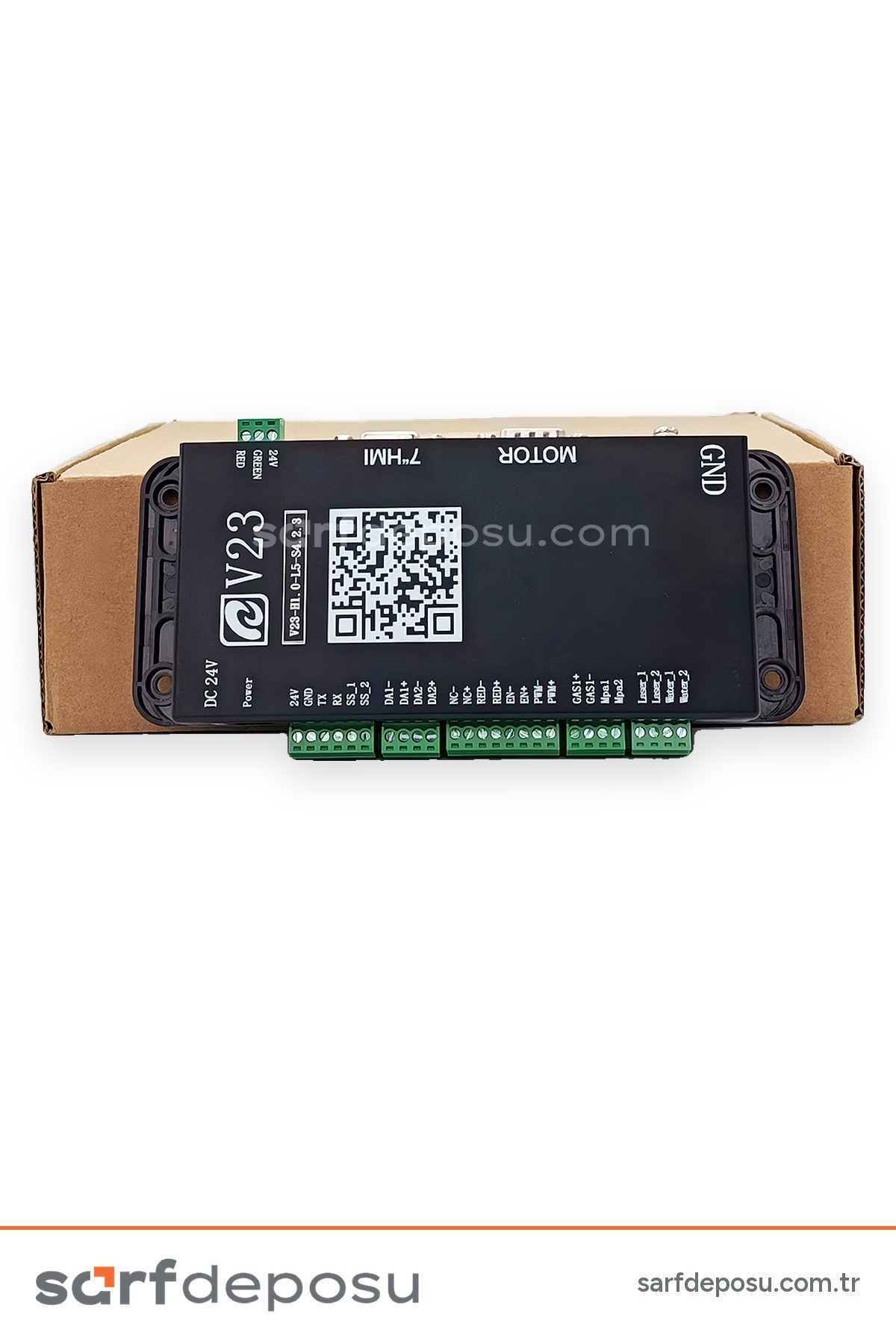

Qilin DWT22 Lazer Kaynak İşlemci Kontrolcü Kart - 2

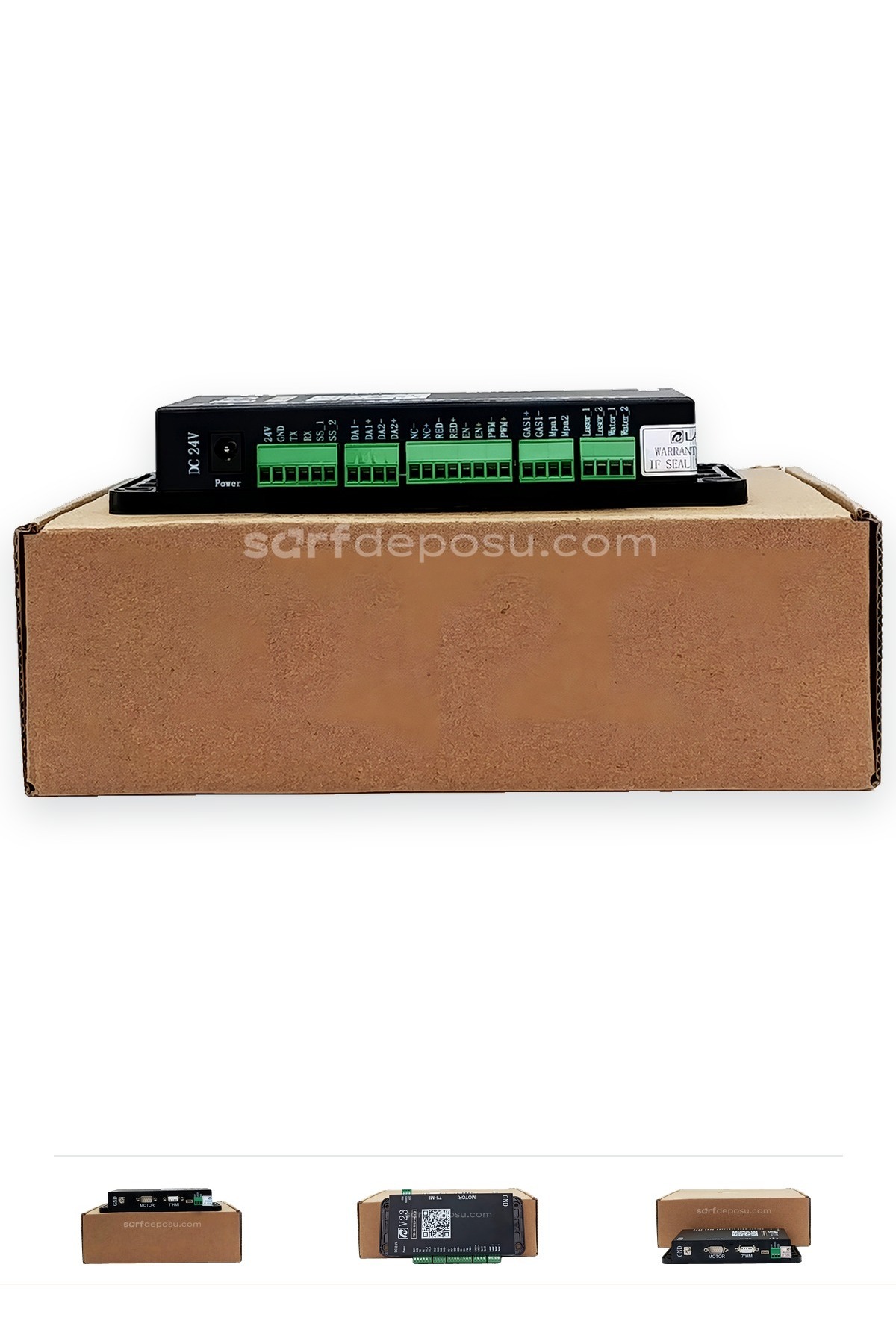

Qilin DWT22 Lazer Kaynak İşlemci Kontrolcü Kart - 3

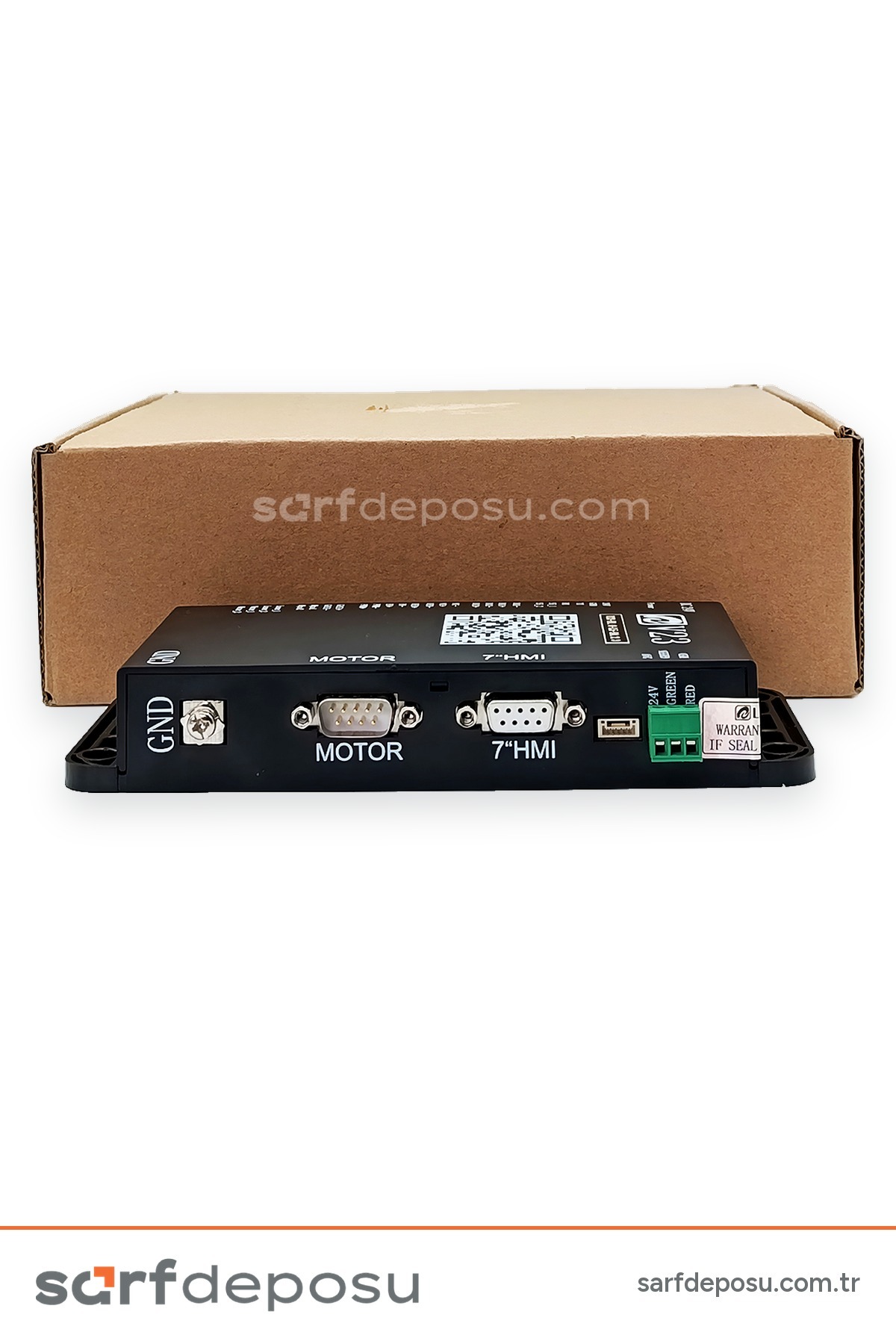

Qilin DWT22 Lazer Kaynak İşlemci Kontrolcü Kart - 4

Qilin DWT22 Lazer Kaynak İşlemci Kontrolcü Kart

Name: Qilin DWT22 Lazer Kaynak İşlemci Kontrolcü Kart
Brand: QİLİN
SKU: RG-900106
Price: 720.00 USD
Availability: InStock

Stokta var

Stok Kodu: RG-900106

Barkod: 2810108

Ürün Markası: QİLİN

Ürün Serisi: QİLİN DWT22 (DWT22)

Kategori: İşlemci Kartı

{{ DATA.title }}: {{ DATA.varsayilan }}

{{ t.upload_image_desc.replace('%MIN_COUNT%', DATA.min_file_count).replace('%MAX_COUNT%', DATA.max_file_count) }}

{{ t.product_info }}	{{ t.total_price }}
{{ P.secenek }} {{ format((Number(P.price_not_discounted) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }} {{ format((Number(P.fiyat) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }}	{{ P.count }} + {{ t.add }} {{ format(((Number(P.fiyat) * (1 + Number(P.vat) / 100)) + Number(P.price_diff \|\| 0)) * P.count) }} {{ P.currency }}

{{ format((Number(P.price_not_discounted) * (1 + Number(P.vat || 0) / 100)) + Number(P.price_diff || 0)) }} {{ P.currency }}

Seç

Normal birim fiyat

600,00 USD+ KDV

720,00 USDKDV dahil

Adet

Qilin DWT22 lazer kaynak işlemci kontrolcü kartı, Qilin DWT22 el tipi lazer kaynak sisteminin merkezi kontrol kartıdır (control board). Lazer kaynağı, galvo motor, tel besleme ünitesi ve kullanıcı ekranı arasındaki senkronizasyonu ve veri iletişimini sağlar. Ekrandan girilen ayarları işler, PWM sinyaliyle lazer çıkışını kontrol eder. Sarf Deposu'nda satılan kart orijinal Qilin parçasıdır.

RG-QİLİN DWT22 Uyumlu İşlemci Card, fiber lazer kaynak sistemlerinde tüm operasyonun yönetimini sağlayan merkezi kontrol kartıdır (control board).
Bu kart, lazer sisteminin beyni olarak; lazer kaynağı, galvo/motor yapıları, tel besleme ünitesi ve kullanıcı ekranı gibi tüm bileşenler arasında senkronizasyon ve veri iletişimi sağlar.
DWT22 sistemlerinde kullanılan bu işlemci kartı, lazer parametrelerini işleyerek makineye doğru komutları iletir ve yüksek hassasiyetli kaynak işlemleri yapılmasına olanak tanır.
Lazer kontrol kartları, sistemdeki tüm donanımları yöneten ana birim olup; yazılım komutlarını fiziksel hareket ve lazer çıkışına çevirir.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: İşlemci Kartı / Kontrol Kartı (Control Board)
✔Uyumluluk: DWT22 fiber lazer sistemleri
Fonksiyon:
✔Lazer parametrelerini işleme ve kontrol
✔Ekran, lazer kaynağı ve motorlar arası veri iletişimi
✔PWM sinyali ile lazer çıkış kontrolü
Bağlantılar:
✔Lazer kontrol sinyalleri (PWM, enable vb.)
✔Ekran ve kullanıcı arayüz bağlantısı
✔Tel besleme ve yardımcı ekipman bağlantısı
✔Çalışma Yapısı: Dijital sinyal işleme (DSP tabanlı kontrol)
Kullanım Alanı:
✔Fiber lazer kaynak sistemleri
✔Endüstriyel lazer uygulamaları
✔Montaj: Sistem içine entegre – Plug & Play uyumlu

DWT22 ve DWT23 kartları birbirinin yerine geçer mi?

Geçmez. DWT22 ve DWT23 torçları lens hazneleri, galvo parçaları ve tel besleme aparatları gibi birçok parçayı paylaşır. Ekran, işlemci kartı ve nozul tüpü ise modele göre ayrıdır. Bu yüzden kartı sipariş etmeden önce torcun model etiketinde DWT22 yazdığını kontrol edin. Etiket silinmişse ya da makinenizdeki torcun modelinden emin değilseniz torcun ve makine etiketinin fotoğrafını iletişim sayfamızdaki kanallardan gönderin.

Kart arızası şüphesinde güvenli ilk kontroller

DWT22 kartı lazer, galvo ve tel besleme işlerini birlikte yönetir. Bu işlevlerden birinde sorun olduğunda kartı değiştirmeden önce cihazı açmadan yapılabilecek kontrollere bakın.

Lazer çıkmıyor. Alarm ekranını, emniyet devresindeki iş parçası bağlantısını, ardından tetiği ve harici tetik kablosunu kontrol edin.
Salınım durdu ya da düzensiz. Ekrandaki salınım ayarlarını ve alarm kodunu kontrol edin. Galvo motor, galvo sürücü filmi ve kart servis tarafından birlikte değerlendirilir.
Tel ilerlemiyor. Tel besleme ucunu, makara baskısını ve kılavuzu kontrol edin.

Bu kontroller sorunu çözmüyorsa makineyi kapatın ve servise başvurun. Kart değişimi enerji kesildikten sonra eğitimli teknik personel tarafından yapılmalıdır. Emniyet devrelerini hiçbir zaman köprülemeyin.

DWT22 kontrol ve elektronik parçaları

Qilin DWT22 işlemci kartı ile ilgili sıkça sorulan sorular

1. DWT22 kartı DWT23 torca takılır mı?

Takılmamalıdır. İşlemci kartı modele göre ayrıdır. DWT23 için DWT23 işlemci kartı seçilmelidir.

2. Galvo salınımı durdu, kart mı arızalı?

Kart da olabilir, galvo motor ya da sürücü filmi de. Önce ekrandaki salınım ayarlarını ve alarm kodunu kontrol edin. Sorun sürerse servis bu parçaları birlikte ölçerek arızalı olanı belirler.

3. Kartı kendim değiştirebilir miyim?

Önermiyoruz. Kart değişimi cihazın içinde yapılır ve enerjisi kesilmiş cihazda eğitimli teknik personel gerektirir. Ters takılan bir soket karta ve bağlı parçalara zarar verebilir.

4. Ekran açılıyor ama ayarlar uygulanmıyorsa ne yapmalıyım?

Ekran ile kart arasında iletişim sorunu olabilir. Makineyi kapatıp yeniden açın ve alarm kodunu not edin. Sorun sürerse ekran ve kart bağlantısı servis tarafından kontrol edilmelidir.

Diğer kartlar için işlemci kartı kategorimize, DWT22'ye uyan bütün parçalar için Qilin DWT22 yedek parçaları sayfamıza bakabilirsiniz.
