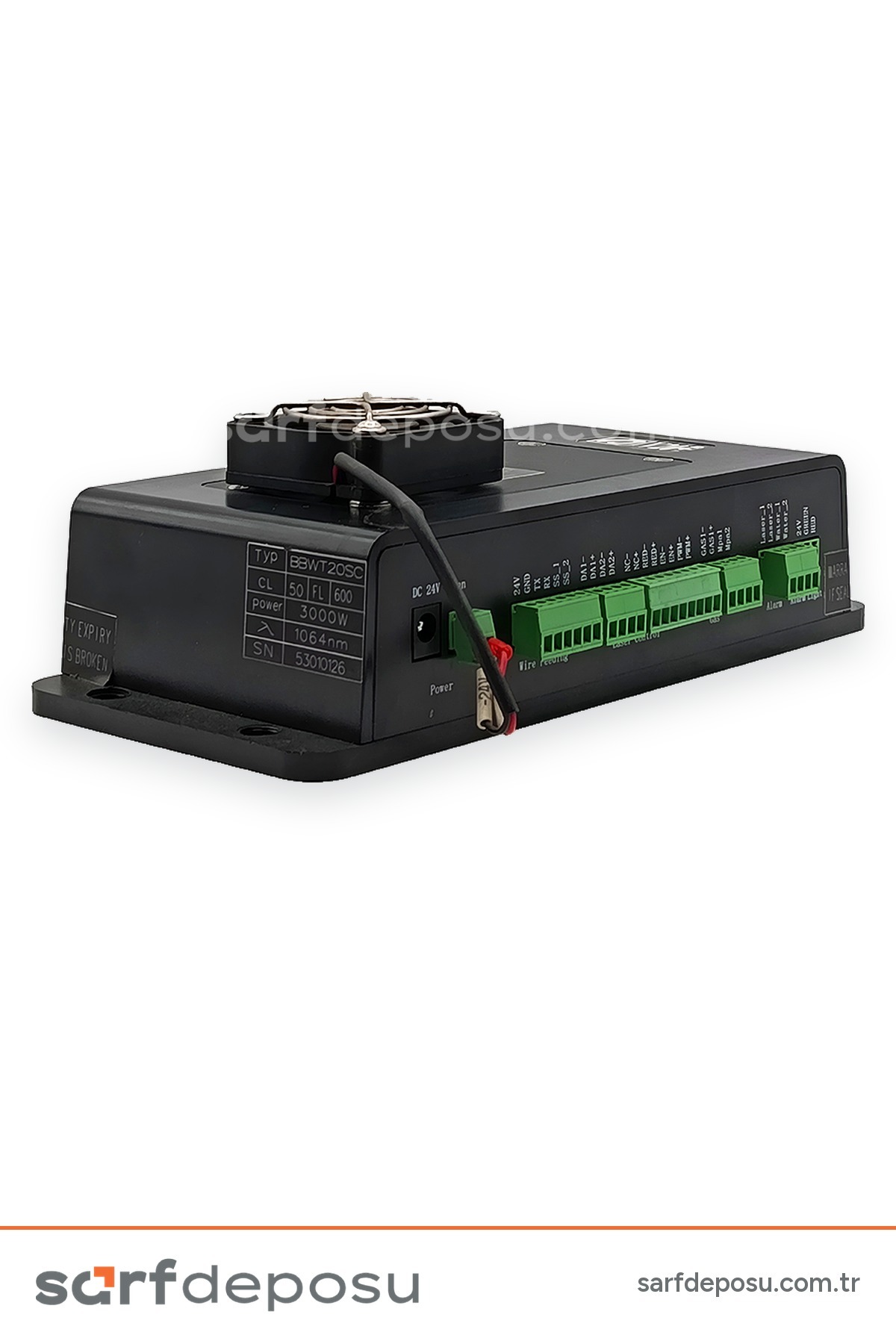

Qilin BWT21 Lazer Kaynak İşlemci Card Kontrolcü - 1

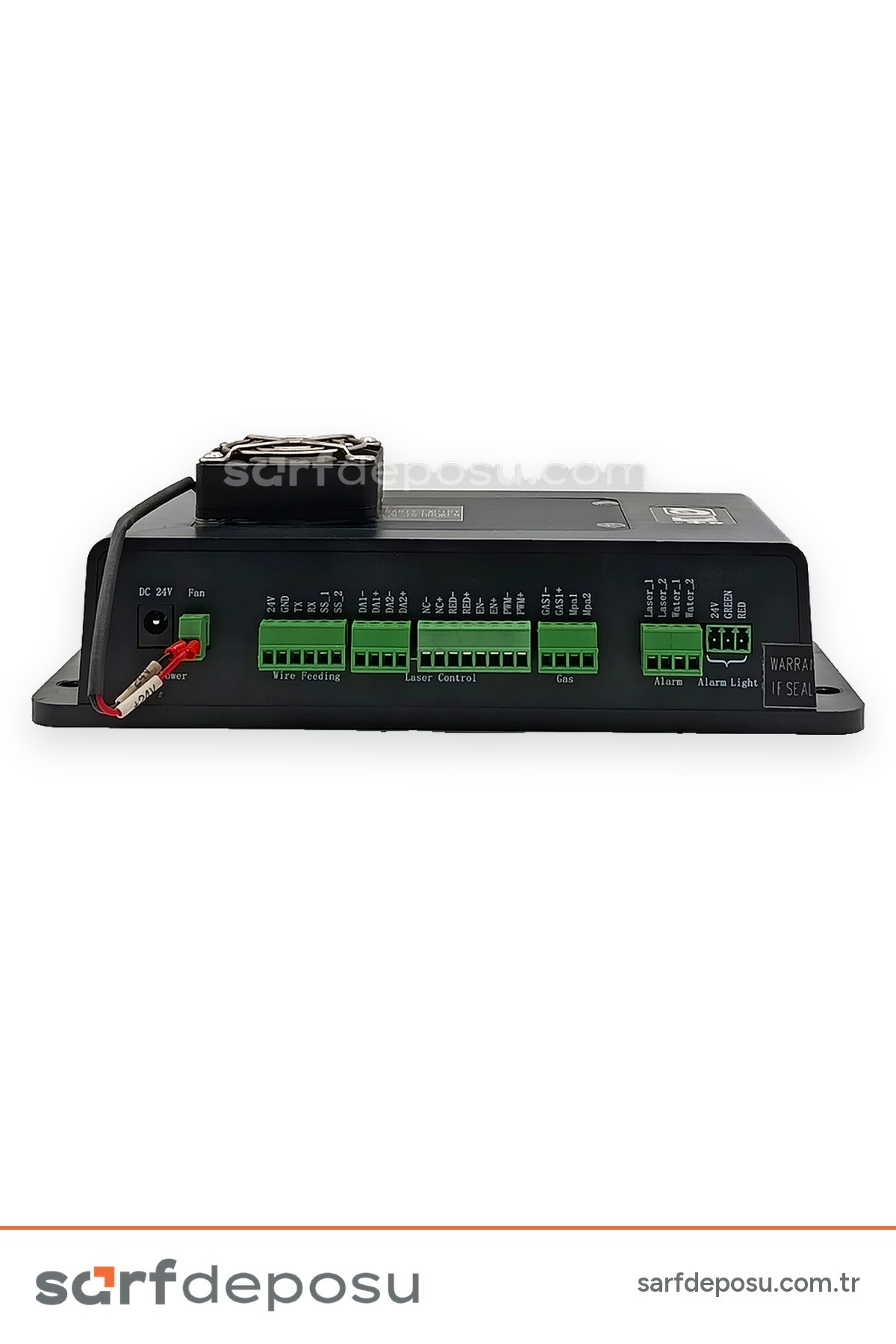

Qilin BWT21 Lazer Kaynak İşlemci Card Kontrolcü - 2

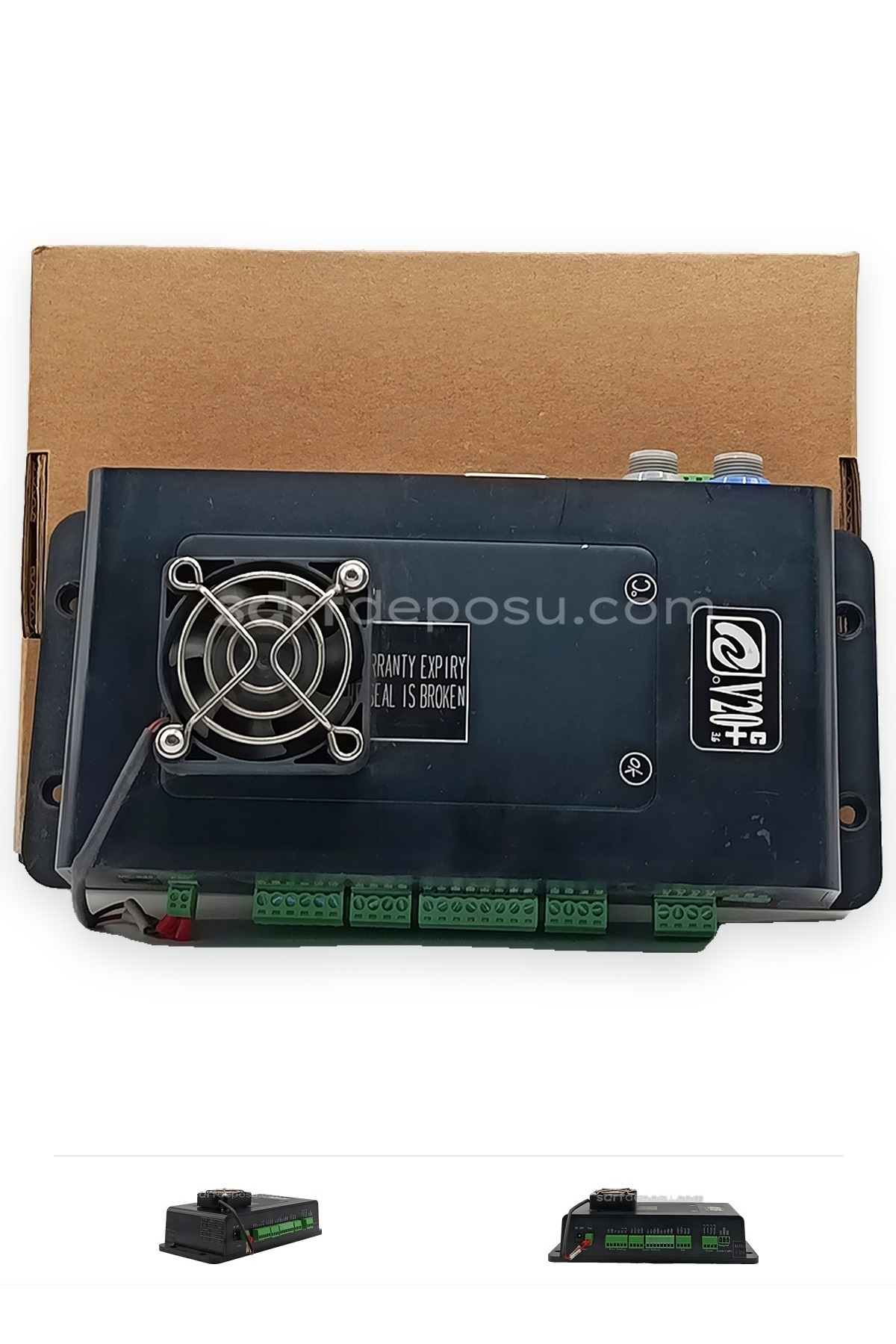

Qilin BWT21 Lazer Kaynak İşlemci Card Kontrolcü - 3

Qilin BWT21 Lazer Kaynak İşlemci Card Kontrolcü

Name: Qilin BWT21 Lazer Kaynak İşlemci Card Kontrolcü
Brand: QİLİN
SKU: RG-900220
Price: 336.00 USD
Availability: InStock

Stokta var

Stok Kodu: RG-900220

Barkod: 2810222

Ürün Markası: QİLİN

Ürün Serisi: QİLİN BWT21 (BWT21)

Kategori: İşlemci Kartı

{{ DATA.title }}: {{ DATA.varsayilan }}

{{ t.upload_image_desc.replace('%MIN_COUNT%', DATA.min_file_count).replace('%MAX_COUNT%', DATA.max_file_count) }}

{{ t.product_info }}	{{ t.total_price }}
{{ P.secenek }} {{ format((Number(P.price_not_discounted) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }} {{ format((Number(P.fiyat) * (1 + Number(P.vat \|\| 0) / 100)) + Number(P.price_diff \|\| 0)) }} {{ P.currency }}	{{ P.count }} + {{ t.add }} {{ format(((Number(P.fiyat) * (1 + Number(P.vat) / 100)) + Number(P.price_diff \|\| 0)) * P.count) }} {{ P.currency }}

{{ format((Number(P.price_not_discounted) * (1 + Number(P.vat || 0) / 100)) + Number(P.price_diff || 0)) }} {{ P.currency }}

Seç

Normal birim fiyat

280,00 USD+ KDV

336,00 USDKDV dahil

Adet

Qilin BWT21 lazer kaynak işlemci kartı, Qilin BWT21 el tipi fiber lazer kaynak makinesinin bütün kontrol süreçlerini yöneten ana karttır. Lazer gücü, tel besleme, gaz sinyalleri, salınım (wobble) modları ve güvenlik sinyalleri bu karttan geçer. Ekran, lazer kaynağı ve tel sürme ünitesi karta ayrı portlardan bağlanır. Sarf Deposu'nda satılan kart orijinal Qilin parçasıdır.

RG-BWT21 Uyumlu İşlemci Card, Qilin BWT21 serisi el tipi fiber lazer kaynak sistemlerinde makinenin tüm kontrol süreçlerini yöneten ana kontrol kartıdır. Bu kart, lazer kaynağın tüm çalışma mantığını (güç kontrolü, tel besleme, gaz kontrolü, salınım modları ve güvenlik sinyalleri) işleyerek sistemin stabil ve doğru çalışmasını sağlar.
BWT21 sistem yapısı içinde bu kart, “beyin” görevi görür ve işlemci olarak tüm giriş/çıkış sinyallerini yönetir. Operatörün ekrandan verdiği komutları lazer kaynak kafasına, tel sürme ünitesine ve lazer güç kaynağına iletir.
Endüstriyel kullanım için tasarlanmış olup yüksek ısı, titreşim ve yoğun çalışma koşullarına karşı dayanıklıdır. Arızalı veya uyumsuz kontrol kartları, sistemde hata, düzensiz kaynak veya iletişim kopukluğu oluşturabileceği için doğru model uyumluluğu kritik öneme sahiptir.

-TEKNİK ÖZELLİKLER-

✔Ürün Tipi: İşlemci / Kontrol Kartı (Main Control Board)
✔Uyumluluk: Qilin BWT21 sistemleri
Fonksiyon:
✔Lazer güç kontrolü
✔Tel besleme kontrolü
✔Gaz kontrol sinyalleri
✔Salınım (wobble) modu yönetimi
✔Güvenlik ve alarm sinyalleri
✔Sistem Bağlantıları:
✔Ekran (HMI) bağlantısı
✔Lazer kaynağı kontrol portu
✔Wire feeder (tel sürme) portu
✔Çalışma Prensibi: MCU / gömülü işlemci kontrol sistemi
✔Giriş Çıkış: Dijital + analog kontrol sinyalleri
✔Malzeme: Endüstriyel PCB + korumalı elektronik bileşen
Dayanım:
✔Isı dayanıklı
✔Titreşim dayanıklı
✔Sürekli çalışma uyumlu
✔Montaj: Soketli / modüler bağlantı yapısı

Belirtiye göre önce neyi kontrol etmelisiniz?

BWT21 kartı makinenin pek çok işini yönettiği için her arızada ilk şüphe karta gider. Oysa servis ekibimizin her belirti için önerdiği ilk kontrol noktaları sarf parçaları ve bağlantılardır. Kartı değiştirmeden önce aşağıdaki ilk kontrolleri yapın.

Belirti	Önce kontrol edin
Tetiğe basınca lazer çıkmıyor	Alarm ekranı, emniyet devresindeki iş parçası bağlantısı, ardından tetik ve bağlantı kablosu
Tel ilerlemiyor ya da düzensiz	Tel besleme ucu, makara baskısı, kılavuz ve tel sürme kablosunun bağlantısı
Dikişte kararma ya da gözenek	Gaz nozulu, gaz akışı, bağlantılar ve gaz saflığı
Kaynak gücü düştü	Koruyucu lensin kirlenmesi ya da yanması
Torç fazla ısınıyor	Soğutma hortumları, su akışı ve chiller

Bu belirtiler tek başına bir parçanın arızalı olduğunu göstermez. Kontroller sorunu çözmüyorsa makineyi kapatın ve kartın değerlendirilmesi için servise başvurun.

Kart değişiminden önce hazırlık

Değişimden önce kullandığınız kaynak ayarlarını (güç, salınım, tel hızı) ekrandan not edin. Değişimden sonra bu ayarları ekranda kontrol edersiniz. Alarm kodlarını ve arızanın ne zaman başladığını da servise iletin. Kartın sökülüp takılması enerji kesilmiş cihazda, eğitimli teknik personel tarafından yapılmalıdır. Makinenizin BWT21 olduğundan emin değilseniz kafa etiketinin fotoğrafını iletişim sayfamızdaki kanallardan gönderin.

BWT21 için ilgili parçalar

Qilin BWT21 işlemci kartı ile ilgili sıkça sorulan sorular

1. BWT21 kartı BWT20 makinede çalışır mı?

Bu kart BWT21 sistemleri için sunulur. BWT20 için ayrı bir BWT20 işlemci kontrolcü kartı vardır. Doğru kartı seçmek için kafa etiketindeki modele bakın.

2. Tel sürme çalışmıyor, kart mı arızalı?

Büyük olasılıkla değil. Önce tel besleme ucunu, makara baskısını, kılavuzu ve tel sürme kablosunun konnektörlerini kontrol edin. Motor hiç dönmüyorsa ve bağlantılar sağlamsa servis kartı ve üniteyi ölçer.

3. Kart değiştikten sonra ayarlarım kaybolur mu?

Bunu önceden bilmek her zaman mümkün değildir. Bu yüzden değişimden önce kullandığınız güç, salınım ve tel hızı ayarlarını not etmenizi öneriyoruz. Değişimden sonra ayarları ekranda kontrol edin.
