Qilin DWT22 Lazer Kaynak Torch El Tipi

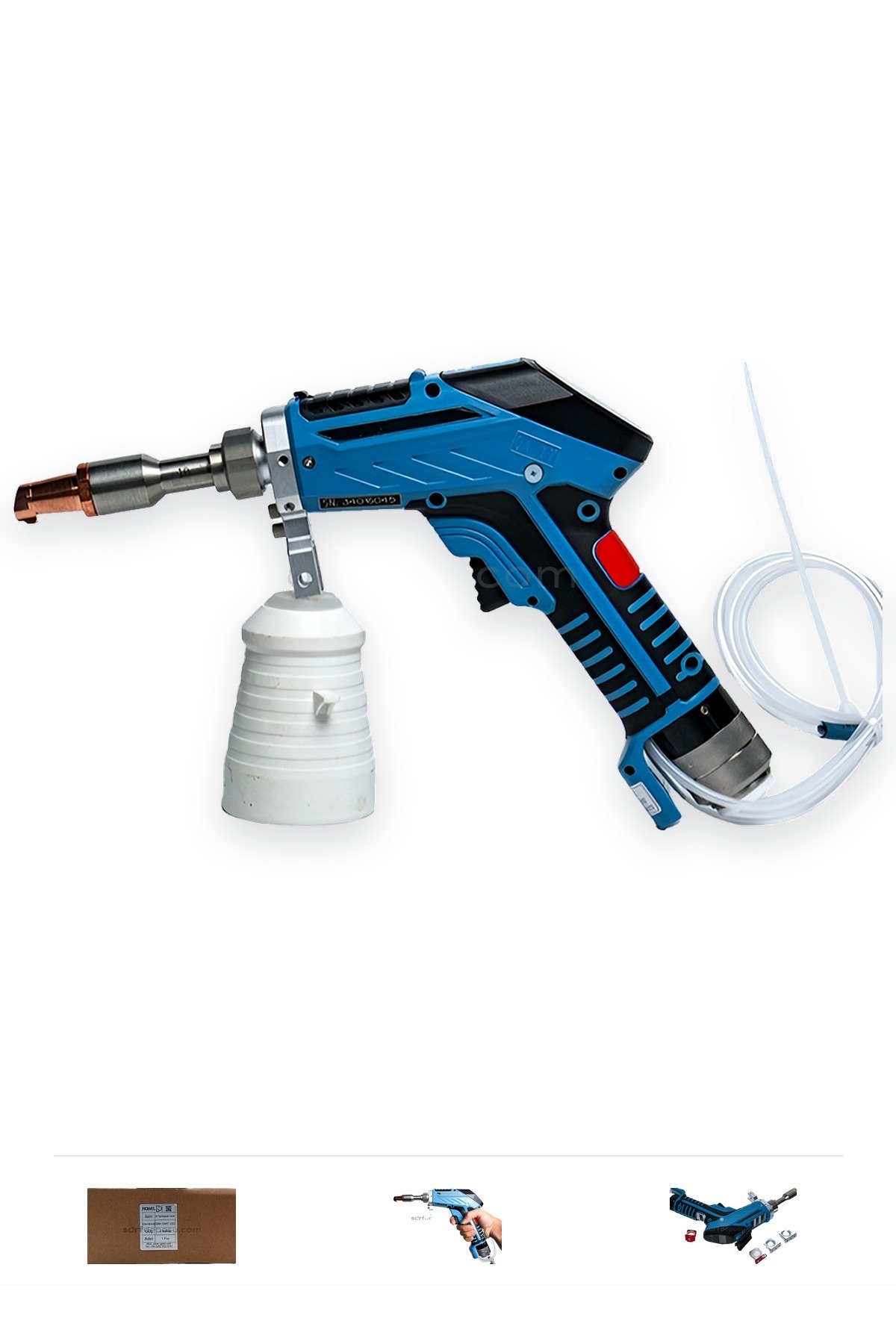

Qilin DWT22, el tipi fiber lazer kaynak torcudur (kaynak kafası). Sarf Deposu'nda satılan DWT22 torcu orijinal Qilin ürünüdür. 3000 W'a kadar güçle çalışır, tek eksenli salınım (wobble) yapar ve yaklaşık 0,75 kg ağırlığındadır. Torcun koruyucu ve focus lens hazneleri, galvo parçaları, nozul tüpü, ekranı ve işlemci kartı da mağazamızda ayrı ayrı bulunur.

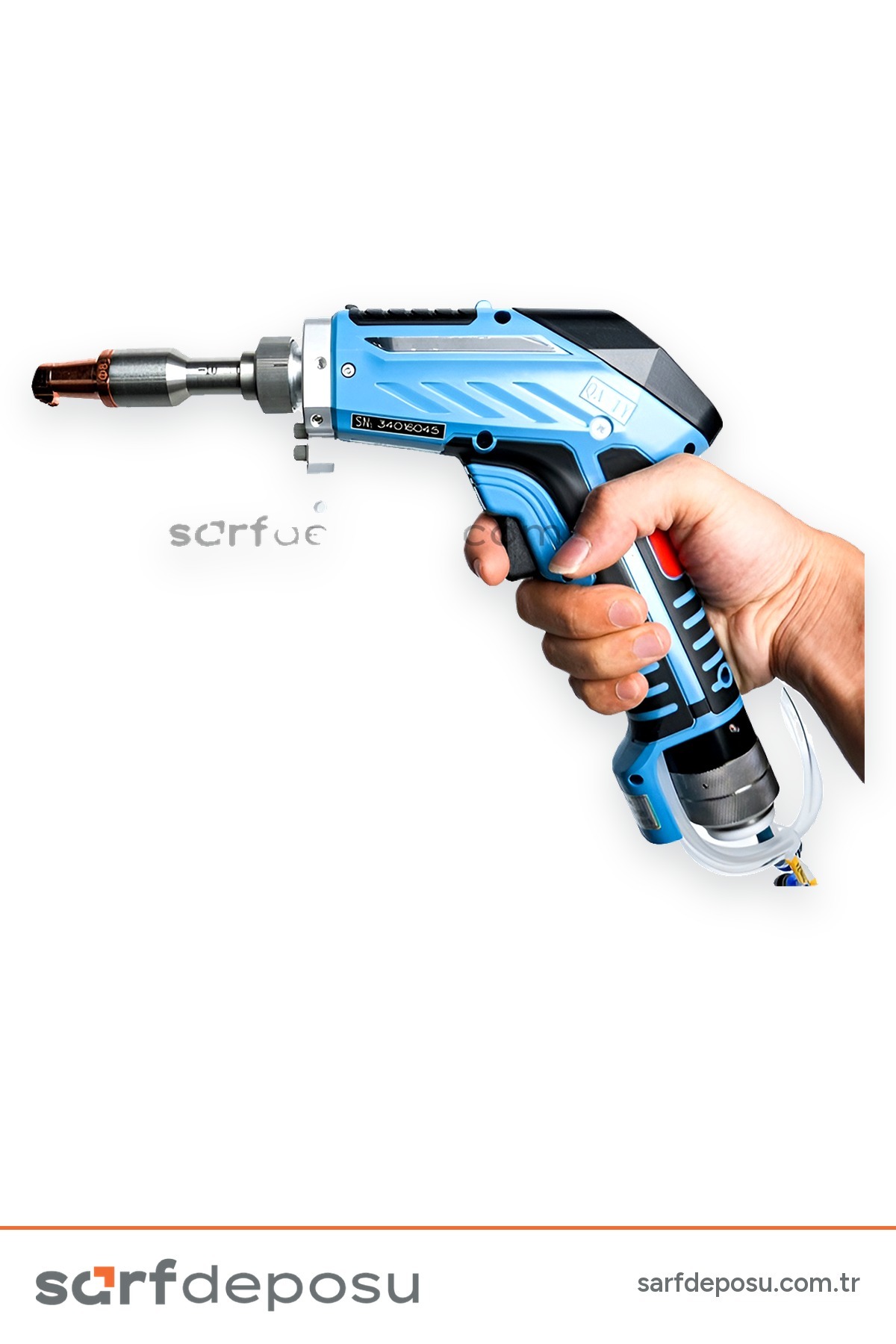

QİLİN DWT22 El Tipi Lazer Kaynak Torch, fiber lazer kaynak sistemleri için geliştirilmiş, yüksek hassasiyet ve stabil performans sunan profesyonel bir kaynak kafasıdır. Hafif ve ergonomik yapısı sayesinde operatöre konforlu kullanım sağlarken, güçlü optik sistemi ile üstün kaynak kalitesi elde edilir.
Tek eksenli (single wobble) salınım teknolojisi sayesinde farklı kaynak dikişleri oluşturabilir, daha düzgün ve estetik sonuçlar elde edebilirsiniz. Endüstriyel üretimden atölye kullanımına kadar geniş bir uygulama alanına sahiptir.

-TEKNİK ÖZELLİKLER-

Model: DWT22
✔Tip: El Tipi Lazer Kaynak Torch
✔Kaynak Türü: Fiber Lazer
✔ Güç Kapasitesi: Maks. 3000W
✔Salınım: Tek eksenli wobble (salınımlı kaynak)
✔Ağırlık: Yaklaşık 0.75 kg (ultra hafif tasarım)
✔Odak Ayarı: Hassas ve ayarlanabilir yapı
✔Lens Sistemi: Çift Koruyucu ve değiştirilebilir optik lensler
✔Desen Çeşitleri: Nokta ve düz çizgi
✔Soğutma: Su soğutmalı
✔Işık genişliği: 0.2-5 mm

DWT22 torcu için yedek parçalar

Aşağıdaki parçalar orijinal Qilin parçalarıdır ve DWT22 torcuna uyar. Adında "DWT22-23" yazan parçalar DWT23 torcunda da kullanılır.

Parça grubu	Ürünler

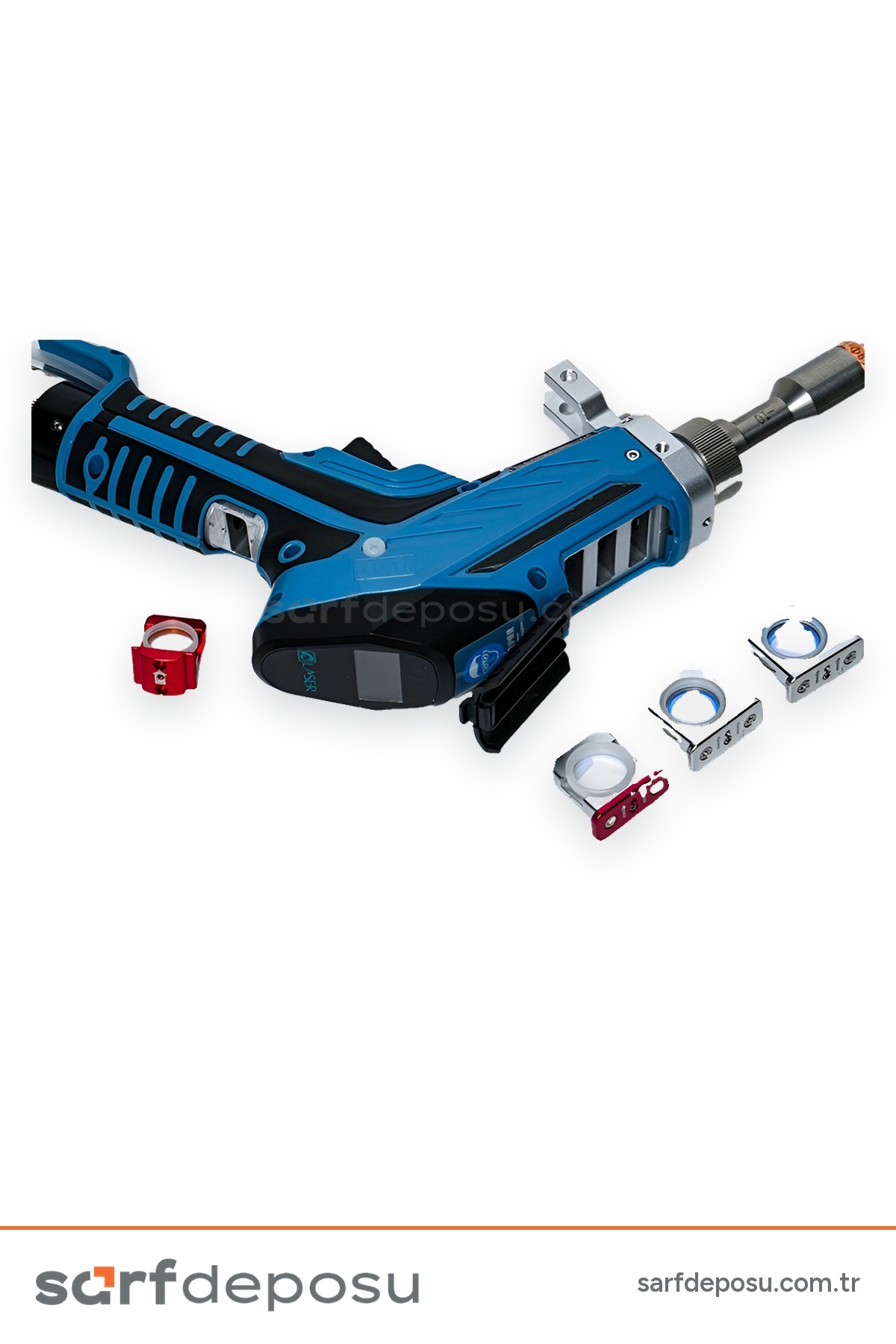

Lens hazneleri ve sızdırmazlık	Koruyucu lens haznesi (kaset, O-ring, yüzük), focus lens haznesi (kaset, O-ring), hazne yüzüğü O-ring, yaylı ve yaysız O-ring
Galvo	Galvo lens 30x14 T-2 mm, galvo motor, galvo lens ve motor seti, galvo sürücü filmi
Nozul tarafı	DWT22 nozul tüpü, nozul tüpü sabitleme somunu
Elektronik	DWT22 dokunmatik ekran paneli, DWT22 işlemci kontrolcü kartı, torç tetik kartı aksamı
Kablolar	Harici tetik (ateşleme) kablosu, şase kablosu
Tel besleme	Tek tel ve çift tel besleme aparatı (nozulsuz), tek tel ve çift tel spiral tutma çatalı
Komple set	DWT22 torç, ekran ve işlemci kartı komple set

Torçta sık görülen arıza belirtileri ve ilk kontrol

Servis ekibimizin sahada en sık karşılaştığı beş belirti ve ilk bakılacak yer şunlardır.

1. Kaynak gücü ya da nüfuziyet düştü. Önce koruyucu lensi kirlenme ve yanık izi açısından kontrol edin.
2. Dikişte kararma ya da gözenek var. Önce gaz nozulunu, ardından gaz akışını, bağlantıları ve gaz saflığını kontrol edin.
3. Tel takılıyor ya da düzensiz ilerliyor. Önce tel besleme ucunu tel çapına uygunluk, tıkanma ve aşınma açısından kontrol edin.
4. Torç normalden fazla ısınıyor. Önce soğutma hortumlarını ve bağlantılarını, ardından su akışını ve chiller'ı kontrol edin.
5. Tetiğe basıldığında lazer çıkmıyor. Önce cihazın alarm ekranını ve emniyet devresindeki iş parçası bağlantısını, ardından tetiği ve bağlantı kablosunu kontrol edin.

Bu belirtiler tek başına bir parçanın arızalı olduğunu göstermez. Kontrolleri cihazın bakım talimatına uygun yapın ve emniyet devrelerini hiçbir zaman devre dışı bırakmayın.

Günlük bakımda nelere dikkat etmelisiniz?

Koruyucu lensi her vardiya öncesinde kontrol edin. Temizlikle çıkmayan leke, yanık ya da çatlak varsa lensi değiştirin. Hazne, O-ring ve sabitleme yüzüğünün temiz ve sağlam olduğundan emin olun. Yedekte kullandığınız her koruyucu lens tipinden 5–10 adet, sık kullandığınız nozul tipinden 3–5 adet ve lens yuvası O-ring takımından her ölçüden 2 takım tutmanızı öneriyoruz.

Qilin DWT22 torç ile ilgili sıkça sorulan sorular

1. DWT22 ve DWT23 torçlarının parçaları ortak mı?

Lens hazneleri, galvo parçaları, nozul tüpü sabitleme somunu ve tel besleme aparatları gibi birçok parça iki modelde ortaktır. Ekran, işlemci kartı ve nozul tüpü ise modele göre ayrıdır. Parçanın adında hangi model yazıyorsa o modele uyar.

2. DWT22 torç tel beslemeyle kullanılabilir mi?

Evet. Torca takılan tek tel ve çift tel besleme aparatları mağazamızda nozulsuz olarak satılır. Tel besleme ucu kullandığınız tel çapına göre ayrıca seçilir.

3. Torç tetiğe basınca lazer vermiyorsa ne yapmalıyım?

Önce cihazın alarm ekranına ve emniyet devresindeki iş parçası bağlantısına bakın. Sorun devam ederse tetiği ve bağlantı kablosunu kontrol edin. Emniyet devresini köprülemeyin.

4. Torç ısınıyorsa hangi parçaya bakılır?

Önce soğutma hortumlarına ve bağlantılarına bakın. Ardından su akışını ve chiller'ın durumunu kontrol edin. Akış ya da sıcaklık alarmıyla çalışmaya devam etmeyin.

Diğer torç ve setler için torç ve sistemler kategorimize, DWT22'ye uyan tüm parçalar için Qilin DWT22 yedek parçaları sayfamıza bakabilirsiniz.
