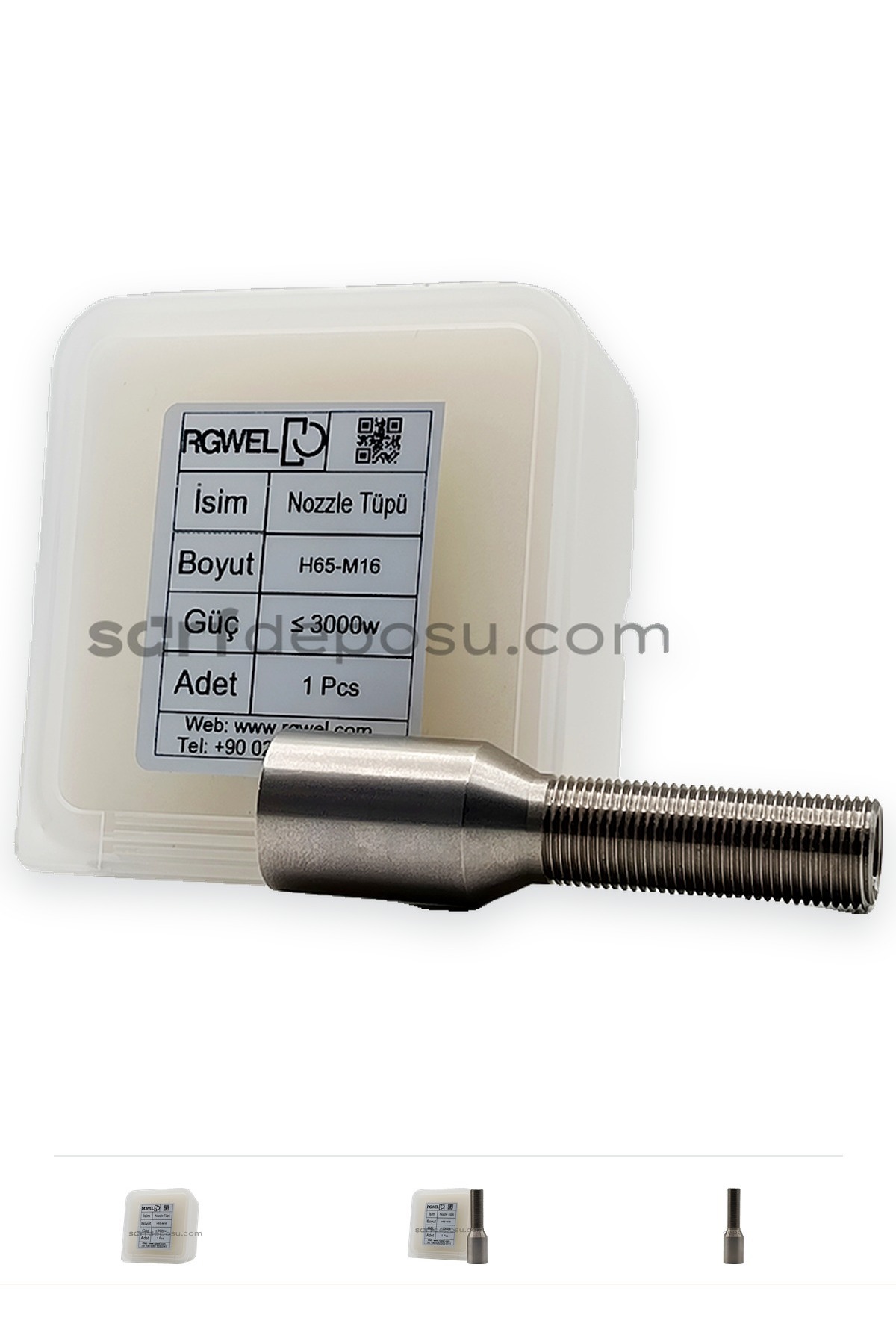

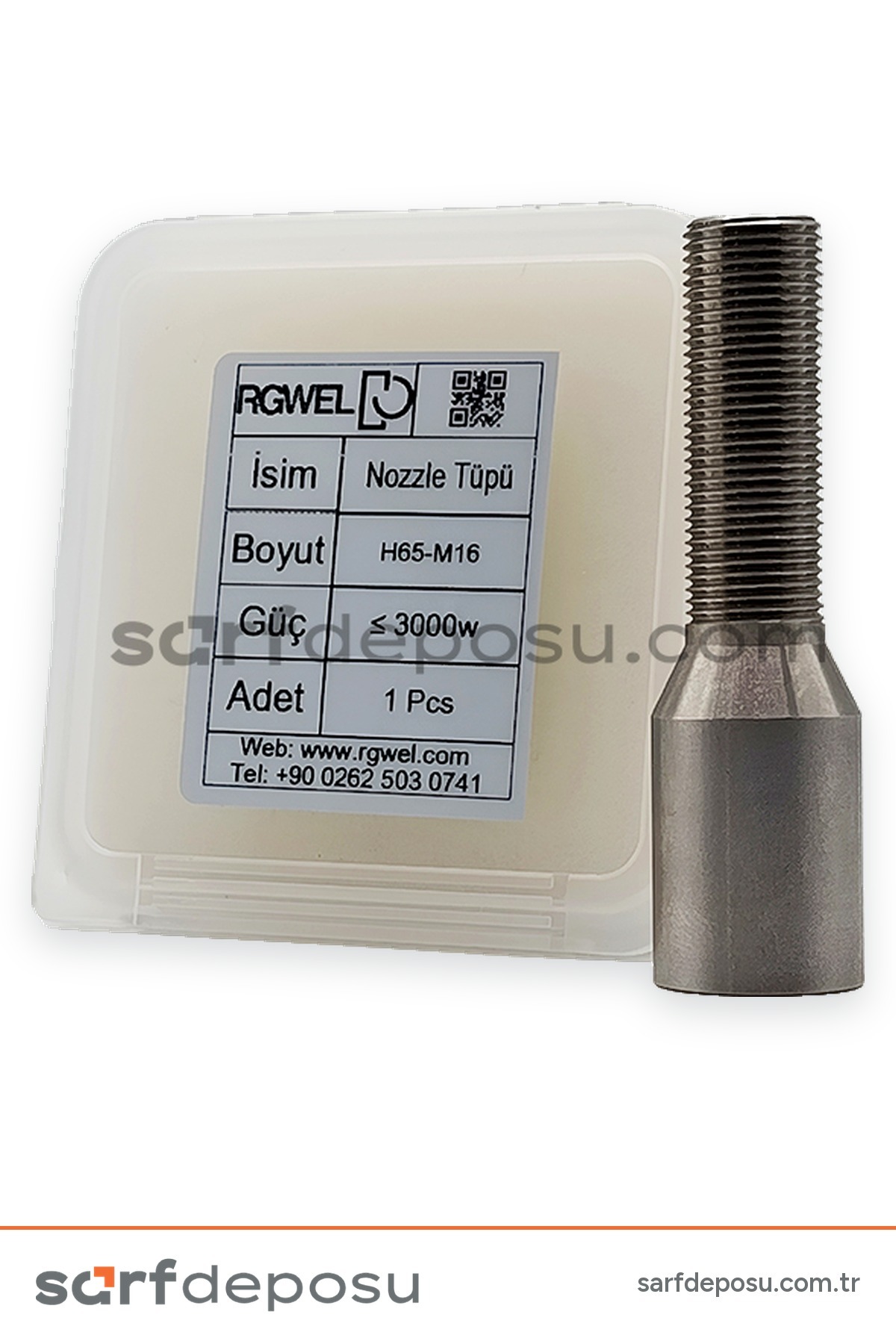

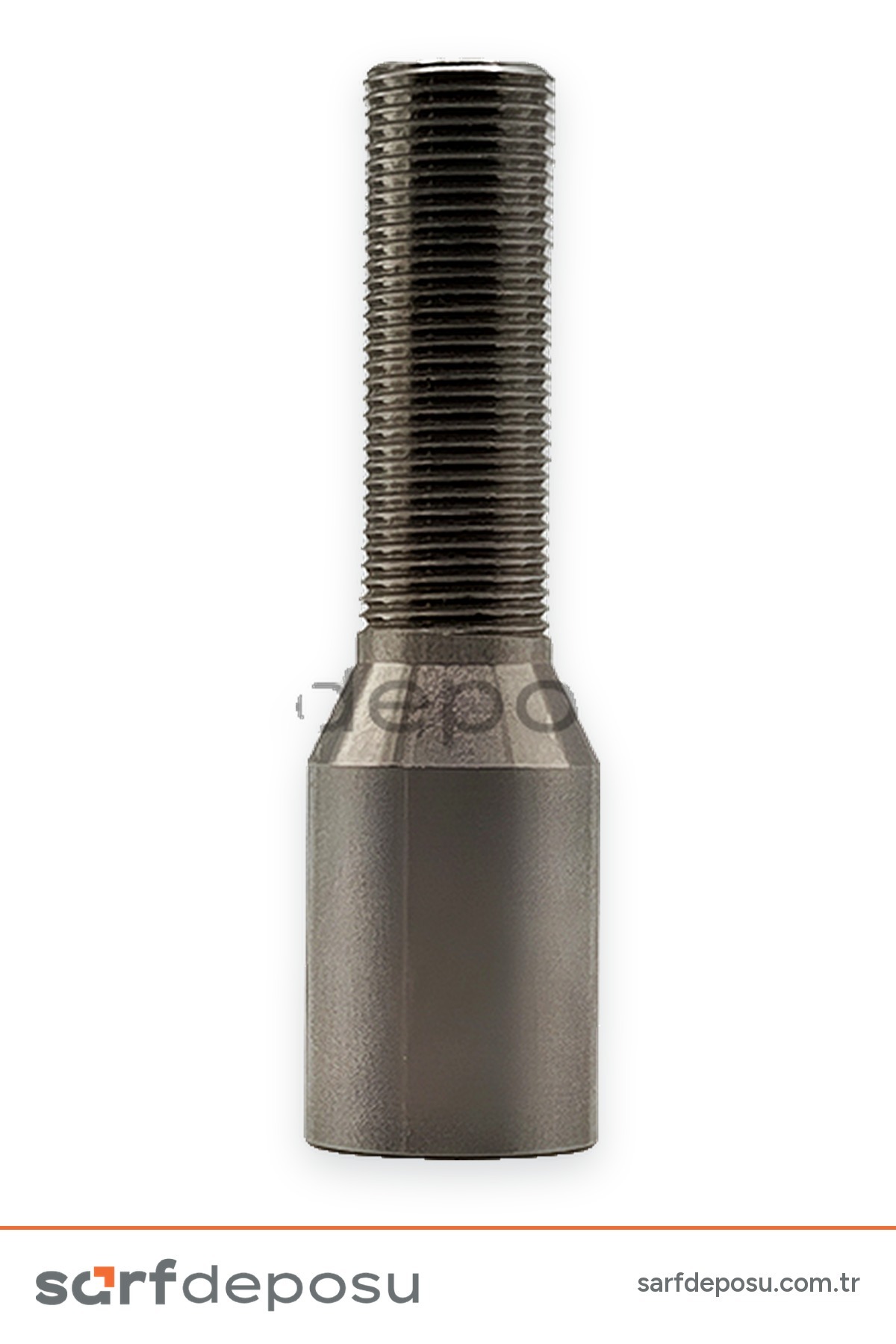

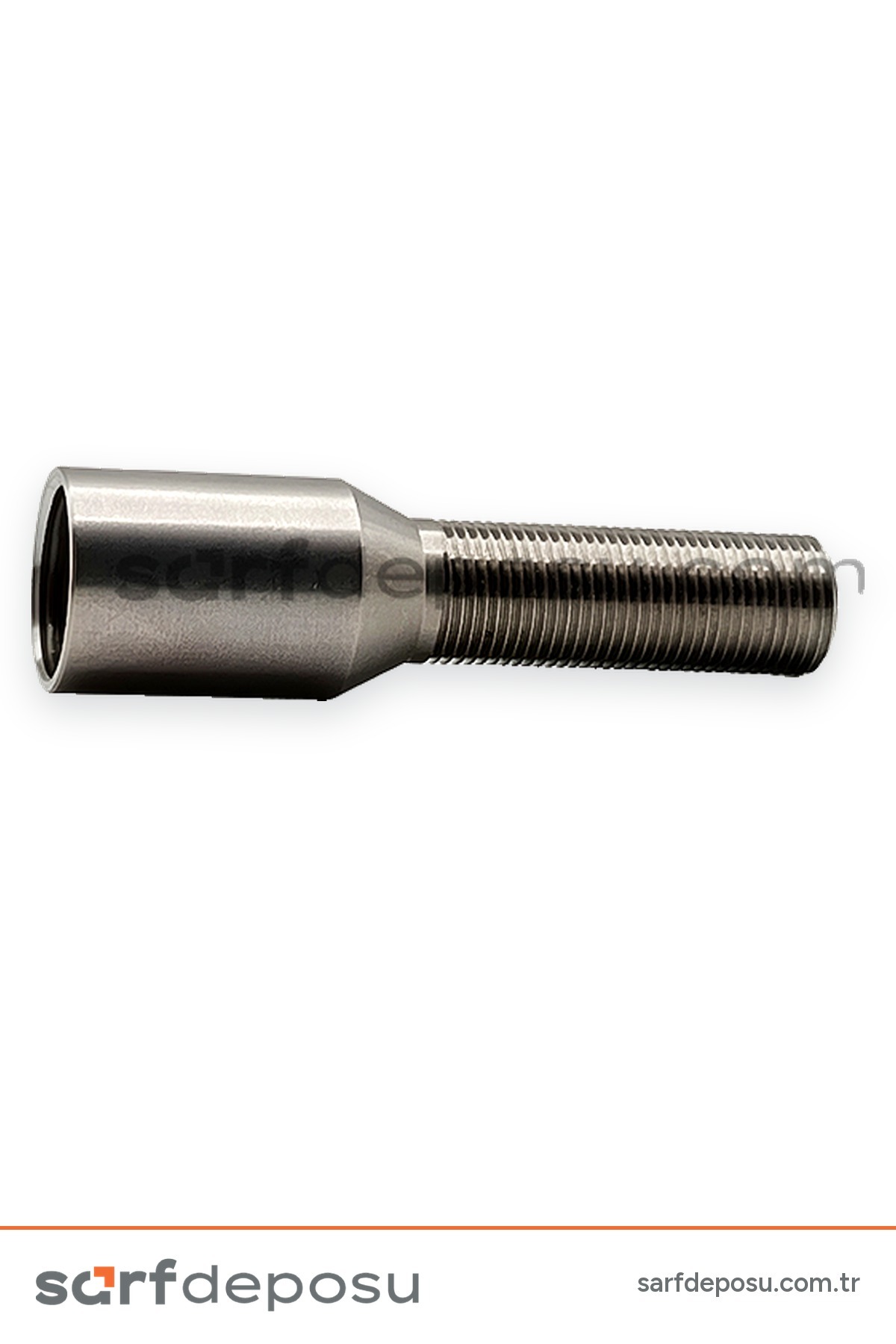

H65-M16 Nozzle Tüpü, fiber lazer kaynak kafasında nozulu tutan ve doğru yüksekliğe sabitleyen 65 mm boyunda bağlantı tüpüdür. Nozulu lazer ışınına ve tel besleme kanalına hizalar, böylece ışın ve tel malzemeye aynı noktada ulaşır. M16 bağlantılıdır. Bağlantı dişi ve boyu aynı olan kaynak kafaları ve M16 nozullarla ölçü olarak uyumludur.
H65‑M16 Nozzle Tüpü, fiber lazer kaynak başlıklarında kullanılan nozzle gövdesine takılan ölçekli metal boru/parçadır.
Bu parça, nozzle ile kaynak kafasının bağlantısını sağlar, nozulu doğru yüksekliğe sabitler ve lazer ışınının tel ile birlikte malzemeye doğru düzgün akışını destekler.
Başka bir deyişle:
Lazer kaynak başlığında nozzle’i tutan ve pozisyonlayan “ölçek borusu / tüp” parçasıdır.
Nozulu lazer ışınına ve tel besleme kanalına hizalar.
Genellikle bakır veya alaşım malzemeden üretilir.
-TEKNİK ÖZELLİKLER-
✔Model / Tip: H65 – M16
✔Uzunluk (Height): 65 mm (bu modele özgü yükseklik)
✔Diş Ölçüsü: M16 × 1.25 (standart lazer kaynak kafası bağlantısı)
✔Çaplar: Değişik dış/ iç çap konfigürasyonları
✔Malzeme: Genellikle yüksek ısı dayanımı sağlayan metal (bakır alaşımı gibi)
✔Uyumlu: M16 dişli fiber lazer kaynak başlıkları ve nozullar ile uyumlu
65 mm tüp neyi değiştirir?
Tüpün boyu, nozul ucunun kafaya ve ışının odak noktasına göre nerede duracağını belirler. Aynı kafada farklı boyda tüp kullanmak nozulun konumunu değiştirir. Bu yüzden değişimde eskisiyle aynı boyda tüp seçilir. 65 mm boy, mağazamızdaki H110-M16 tüpten daha kısadır. İki tüpün bağlantısı da M16'dır.
Tüpü değiştirmeden önce neyi ölçmelisiniz?
- Toplam boyu ölçün. Bu üründe 65 mm'dir.
- Bağlantı dişinin dış çapını ölçün. M16 için 16 mm'ye yakın bir değer beklenir. Diş adımını yalnız çapla doğrulayamazsınız, eski tüple karşılaştırın.
- Dış ve iç çapı not edin. Bu tüpler farklı dış ve iç çap seçenekleriyle bulunur.
- Uçlardaki bağlantı yapısına ve nozulun nasıl oturduğuna bakın.
Ölçüler net değilse kafa marka ve modelini, eski tüpün ölçülerini ve yakın çekim bir fotoğrafı iletişim sayfamızdaki kanallardan paylaşın. Ekibimiz tüpün kafanıza uyup uymadığını kontrol eder.
Hasarlı tüp nasıl anlaşılır?
Tüp eğilirse ya da dişi bozulursa nozul eksenden kayar. Tel ışının merkezine gelmez, dikiş bir yana çekilir ve gaz kaynak bölgesine düzgün ulaşmaz. Torç düştükten ya da uç bir yere çarptıktan sonra tüpün düzlüğünü kontrol edin, dişlerine de ezik ve çapak açısından bakın. Hasarlı tüpü yenisiyle değiştirin.
H65-M16 nozul tüpü ile ilgili sıkça sorulan sorular
1. H65 tüpe hangi nozullar takılır?
M16 dişli nozullar takılır. Yeni nozulu almadan önce diş adımının da tuttuğunu eski nozulunuzla karşılaştırarak doğrulayın.
2. Hangi boyda tüp almam gerektiğini nasıl bilirim?
Kafanızda takılı olan tüpün boyunu ölçün ve aynısını seçin. Boyu bilmeden farklı bir tüp takmak nozulun ışına göre konumunu değiştirir.
3. Tüp nozulla birlikte mi değişir?
Hayır, ayrı parçalardır. Nozul aşındığında yalnız nozul değişir. Tüp ise eğildiğinde, dişi bozulduğunda ya da nozulu sağlam tutmadığında değiştirilir.
4. Hasarlı tüple çalışmaya devam edilir mi?
Edilmemelidir. Eğik tüp nozulun hizasını bozar, tel ve gaz dikişe doğru gelmez. Bu durumda yeni nozul takmak da sorunu çözmez.
Diğer boylar için nozul tüpü kategorimize, tüpe takılan nozullar için kaynak nozulu kategorimize bakabilirsiniz.
