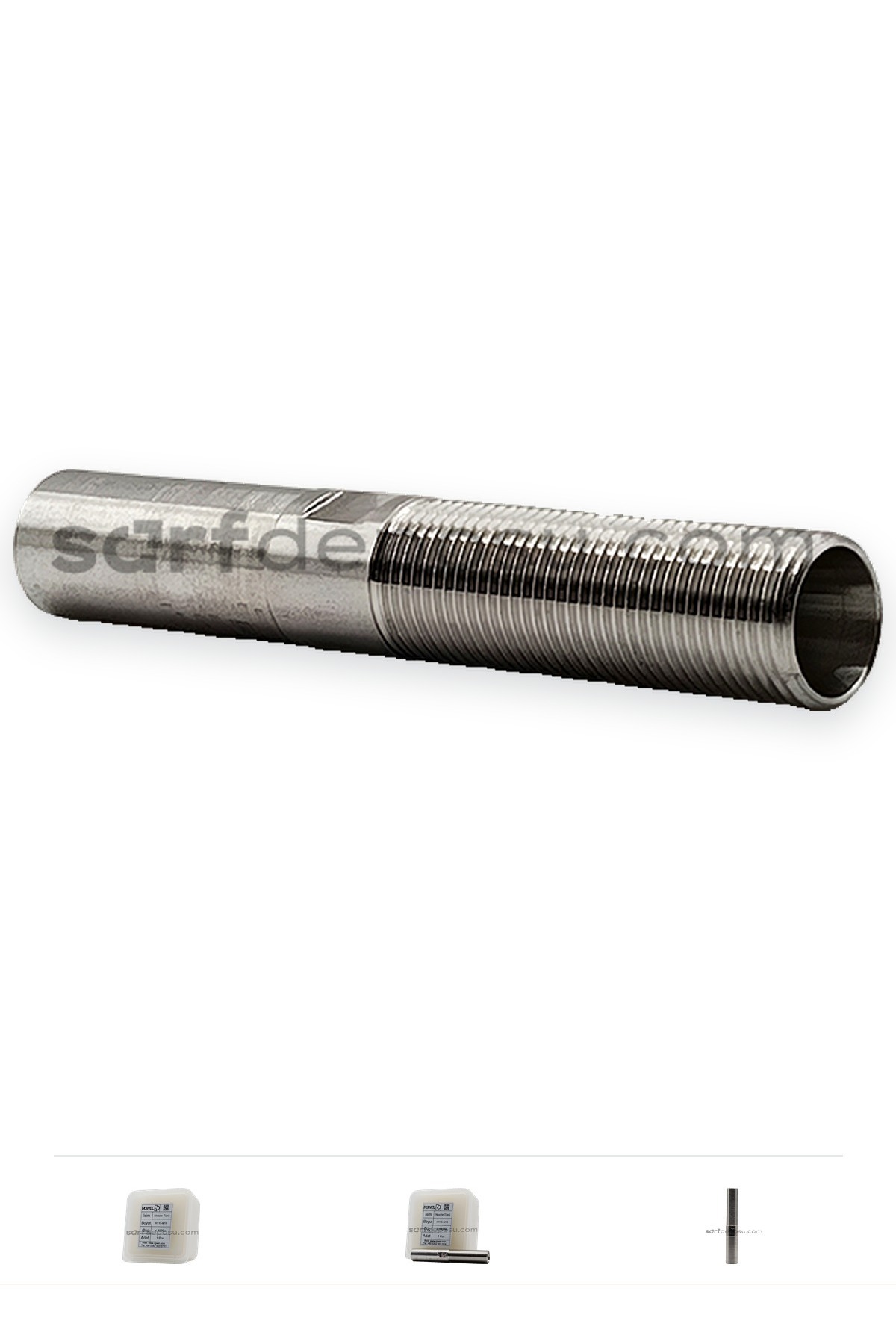

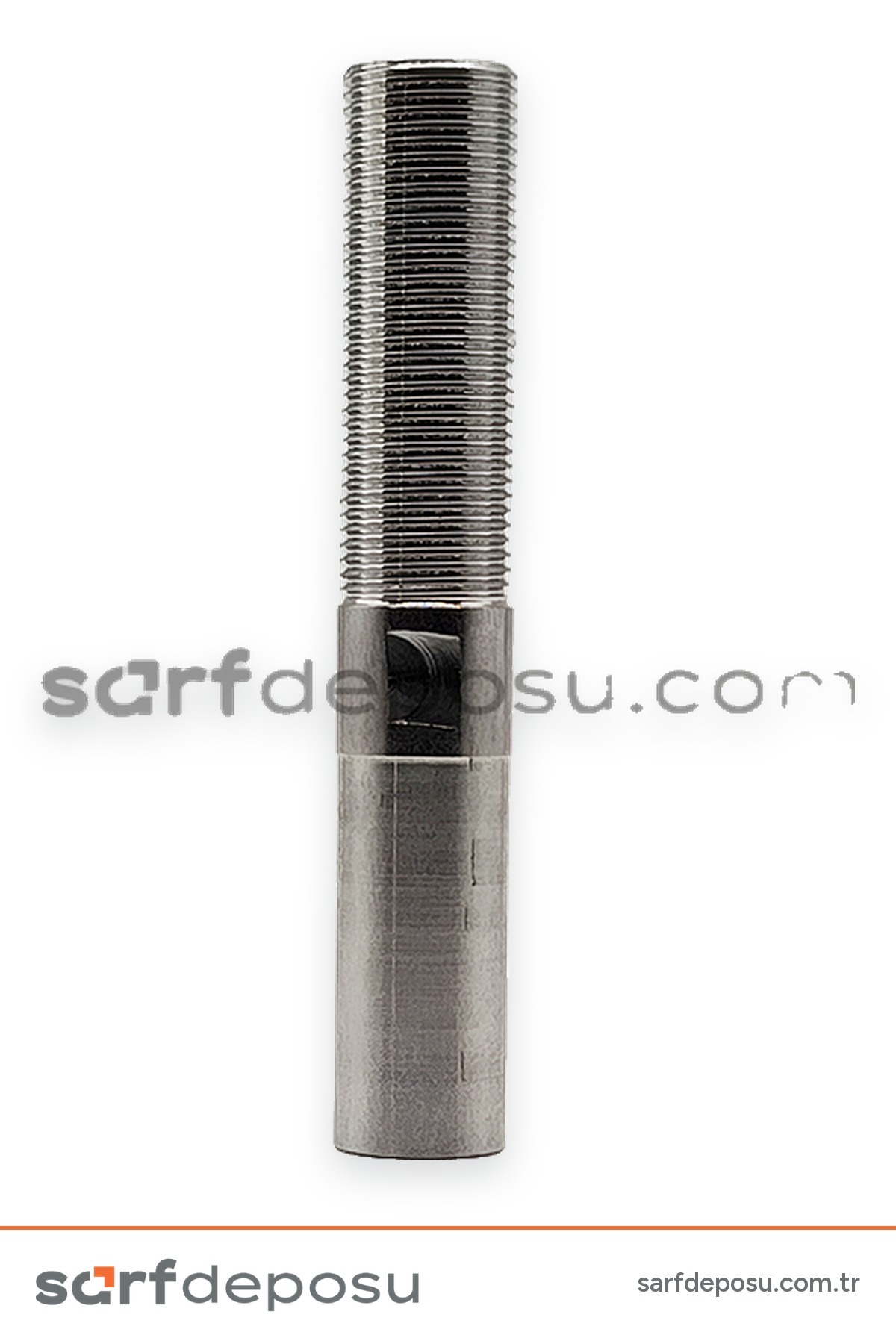

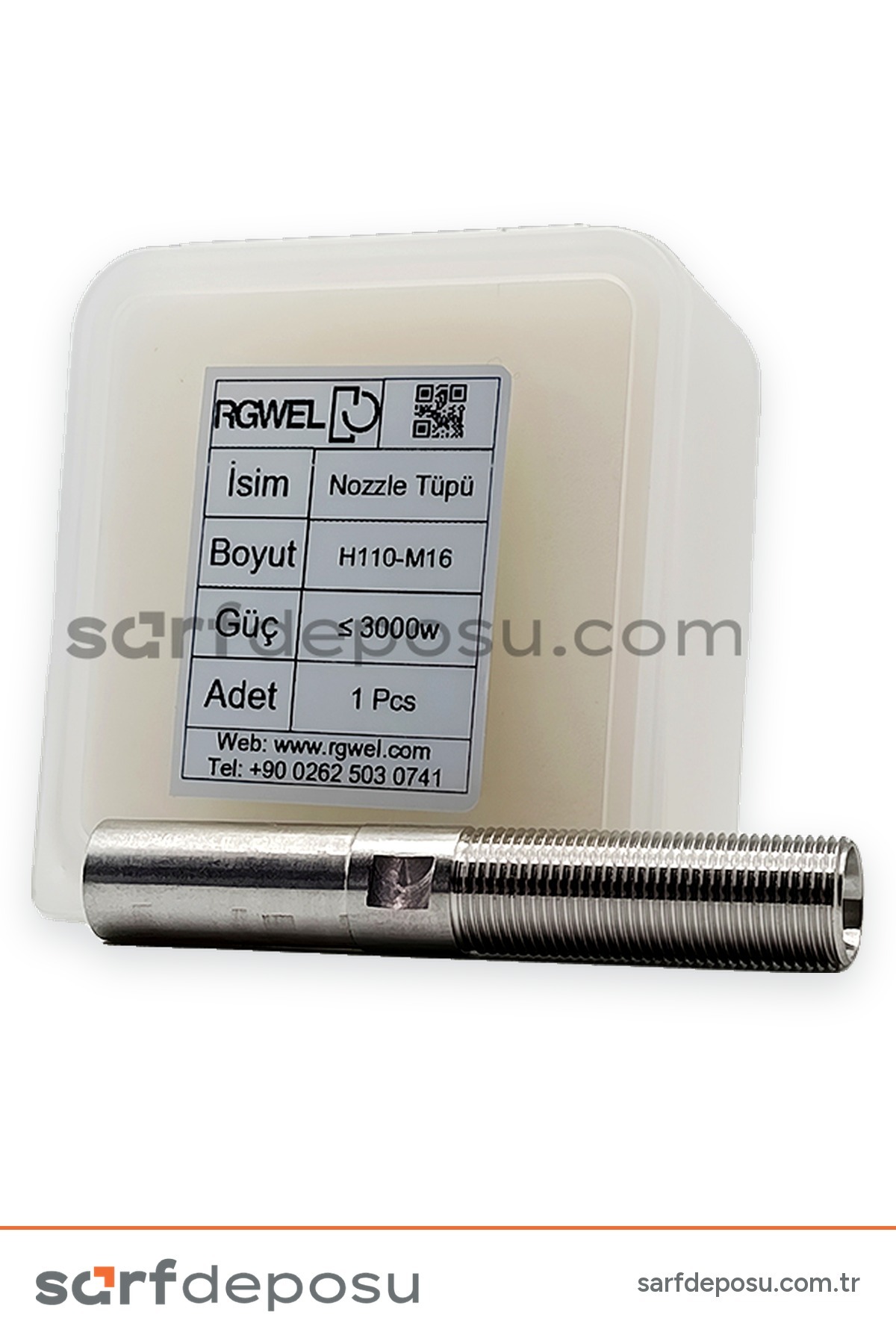

H110-M16 Nozzle Tüpü, fiber lazer kaynak kafası ile nozul arasına takılan, yaklaşık 110 mm boyunda bağlantı tüpüdür. Nozulu ve tel yönlendirme parçalarını kafada doğru yükseklikte ve eksende tutar, böylece lazer ışını, tel ve nozul aynı hizada kalır. El tipi ve sabit lazer kaynak makinelerinde kullanılır. M16 x 1 bağlantı dişi ve boyu aynı olan kafalarla ölçü olarak uyumludur.
H110‑M16 Nozzle Tüpü, el tipi veya sabit fiber lazer kaynak makinelerinde kullanılan bir yedek parça bağlantı tüpüdür. Bu parça, lazer kaynak kafasında bulunan nozzle’ı ve tel yönlendirme parçalarını doğru konumda tutmak için tasarlanmıştır.
Nozzle tüpü; nozzle ile kaynak kafasının gövdesi arasındaki bağlantıyı sağlar ve lazer ışını ile tel besleme kanalının düzgün hizalanmasına yardımcı olur. Böylece kaynak sırasında daha stabil, dengeli ve verimli çalışma performansı elde edilir.
Bu tip parçalar genellikle bakır veya benzeri yüksek ısı dayanımı olan metallerden üretilir ve uzun ömürlüdür. Nozzle tüpleri (scale tubes), kaynak kafasının doğru yükseklikte kalmasını sağlayarak lazer odaklamasını optimize eder.
-TEKNİK ÖZELLİKLER-
✔Model: H110 – M16
✔Tip: Nozzle Tüpü / Scale Tube / Holder Tube
✔Bağlantı: M16 x 1 dişli (standart manyetik el tipi fiber laser welding kafalarına uyum)
✔Uzunluk (Height): Yaklaşık 110 mm (H110 modeli) — diğer modeller H25, H35, H65 gibi farklı yüksekliklerde olur
✔Görev: Nozzle’ı ve tel besleme parçalarını lazer kafasında doğru yükseklikte sabitleme
✔Malzeme: Metal alaşım — yüksek ısı dayanımı ve aşınma direnci
✔Uyumlu: M16 dişli fiber lazer kaynak kafaları ve nozzle setleri ile uyumlu
✔Kullanım: Endüstriyel ve el tipi lazer kaynak uygulamaları
Nozul tüpü ne işe yarar?
Tüp, kaynak kafasının gövdesiyle nozul arasındaki bağlantı parçasıdır. Nozul tüpe takılır, tüp de kafaya bağlanır. Tüpün boyu, nozul ucunun kafaya göre nerede duracağını belirler. Bu yüzden tüp boyu değiştiğinde nozul ucunun ışının odak noktasına göre konumu da değişir. Mevcut tüpünüzü değiştirirken aynı boyda tüp seçin.
Doğru tüpü nasıl seçersiniz?
| Kod | Anlamı | Nasıl kontrol edilir? |
|---|
| H110 | Tüp boyu, yaklaşık 110 mm | Kumpas ya da cetvelle toplam boyu ölçün. |
| M16 | Metrik bağlantı dişi, M16 x 1 | Dişin dış çapını ölçün, adımı eski tüple karşılaştırın. |
Mağazamızda aynı dişe sahip daha kısa bir seçenek olarak H65-M16 nozul tüpü var. Tüpü yalnız görünüşüne göre seçmeyin, iki ucundaki bağlantı yapısını da eski tüple karşılaştırın. Kafanızın marka ve modelini, eski tüpün boyunu ve diş ölçüsünü net bir fotoğrafla birlikte iletişim sayfamızdaki kanallardan bize yazarsanız uygun tüpü birlikte belirleriz.
Tüp ne zaman kontrol edilmeli?
Hasar gören tüp nozulun hizasını bozar. Torç düştüğünde ya da uç bir yere çarptığında tüpü eğilme ve diş hasarı açısından kontrol edin. Nozul tam oturmuyorsa, yeni nozul takıldığı hâlde tel ışının merkezine gelmiyorsa ya da dikiş bir yana kayıyorsa tüpün düzlüğüne ve dişlerine bakın. Eğilmiş ya da dişi bozulmuş tüp yenisiyle değiştirilir.
H110-M16 nozul tüpü ile ilgili sıkça sorulan sorular
1. H110 ile H65 tüp arasındaki fark nedir?
Fark boydadır. H110 yaklaşık 110 mm, H65 ise 65 mm boyundadır ve ikisi de M16 bağlantılıdır. Kafanız hangi boyu kullanıyorsa onu seçin, çünkü boy farkı nozulun konumunu değiştirir.
2. Bu tüpe hangi nozullar takılır?
M16 dişli nozullar takılır. Mağazamızdaki H35-M16 tek tel ve çift tel nozullar ile H40-M16 düz nozul M16 dişlidir. Diş adımını eski nozulla karşılaştırın ve takmadan önce nozulun tüpe tam oturduğunu kontrol edin.
3. Tüp hangi makinelerde kullanılır?
M16 dişli tüp kullanan el tipi ve sabit fiber lazer kaynak makinelerinde kullanılır. Uyum, makinenin markasına göre değil, diş ve boy ölçüsüne göre belirlenir.
4. Tüpü ne sıklıkla değiştirmeliyim?
Sabit bir süre yoktur. Tüp eğildiğinde, dişi bozulduğunda ya da nozulu artık sağlam tutmadığında değiştirilir.
Diğer tüpler için nozul tüpü kategorimize, tüpe takılan nozullar için kaynak nozulu kategorimize bakabilirsiniz.
