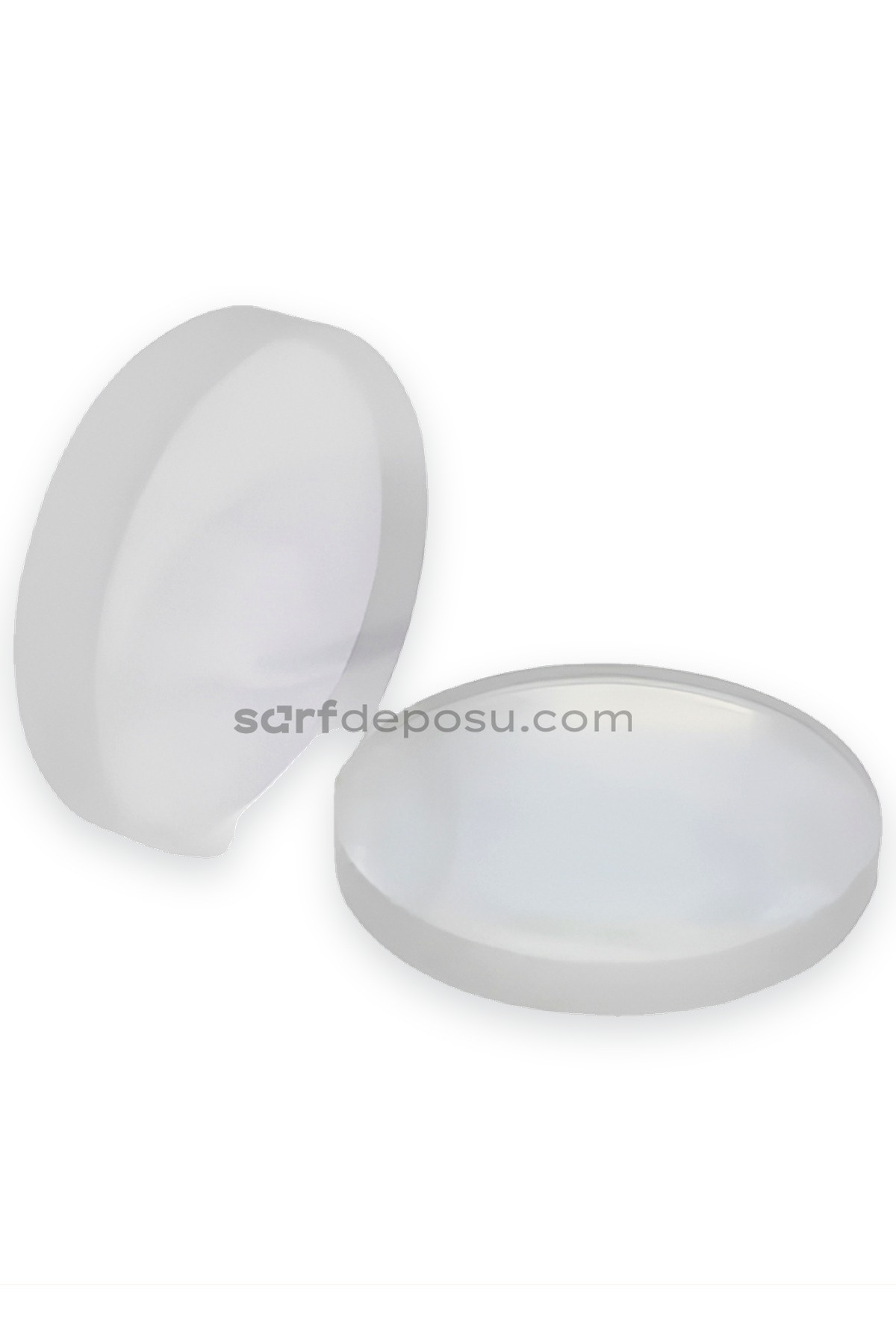

Focus lens D30 F200 3.5 mm, fiber lazer kesim ve kaynak kafalarında kullanılan, 30 mm çaplı ve 200 mm odak uzaklıklı bir odak lensidir. Kalınlığı 3,5 mm'dir. JGS1 sınıfı optik kuvarstan yapılmıştır ve AR kaplamalıdır. Collimation lensten gelen ışını iş parçası üzerinde toplar. Çapı, kalınlığı ve odak uzaklığı aynı olan focus lens kullanan kafalarla ölçü olarak uyumludur. Aynı çap ve odakta 4,5 mm kalınlığındaki lensin yerine geçmez.
D30xF200xT3.5mm ölçülerine sahip focus lens, fiber lazer kesim ve kaynak uygulamalarında yüksek hassasiyetli ışın odaklama sağlayan kritik bir optik bileşendir. Lazer ışınını belirli bir noktaya yoğunlaştırarak kesim kalitesini, hızını ve verimliliğini doğrudan artırır.
F200 odak uzunluğu sayesinde özellikle orta ve kalın malzemelerin kesiminde daha derin odaklama ve stabil performans sunar. Bu sayede daha düzgün kesim yüzeyi, daha az çapak ve daha yüksek üretim verimliliği elde edilir.
Yüksek saflıkta optik kuvars (Quartz / JGS1) malzemeden üretilmiş olup, yüksek ışık geçirgenliği ve düşük enerji kaybı ile lazer gücünü maksimum verimle iletir. Özel kaplaması sayesinde ısıya ve lazer yoğunluğuna karşı dayanıklıdır.
Lazer kafa sistemleri ile tam uyumlu olan bu lens, endüstriyel üretimde uzun ömürlü ve güvenilir performans sunar.
-TEKNİK ÖZELLİKLER-
✔Ürün Tipi: Fiber Lazer Odaklama (Focus) Lensi
✔Lens Çapı: 30 mm (D30)
✔Odak Uzaklığı: 200 mm (F200)
✔Kalınlık: 3.5 mm
✔Malzeme: Optik Kuvars (JGS1 / Quartz)
✔Dalga Boyu: 1064 nm (fiber lazer standardı)
✔Işık Geçirgenliği: %99’a kadar yüksek geçirgenlik
✔Kaplama: Anti-reflektif (AR coating)
✔Uyumluluk:Fiber Lazer
✔Güç Uyumu: 3000w
✔Kullanım Alanı:
✔Fiber lazer kesim
✔Lazer kaynak
✔Metal işleme uygulamaları
3.5 mm ile 4.5 mm arasında nasıl seçim yapılır?
D30 F200 ölçüsünde iki lensimiz var. Bu ürün 3,5 mm, D30 F200 4.5 mm ise 4,5 mm kalınlığındadır. Çap ve odak uzaklığı aynı olduğundan iki lens ilk bakışta aynı görünür. Lens yuvası ve sabitleme yüzüğü ise belirli bir kalınlığa göre yapılır. Yanlış kalınlık lensin yuvaya düz oturmasını engeller ve sızdırmazlığı bozar.
Kalınlığı kumpasla lensin kenarından ölçün. Bombeli lenslerde kenar kalınlığı katalogdaki merkez kalınlığıyla aynı çıkmayabilir, bu yüzden ölçünüzü kutu etiketiyle birlikte değerlendirin. Etiket yoksa ve ölçünüz iki değere de yakınsa kafanızın marka ve modelini, ölçülerinizi ve lensin fotoğrafını iletişim sayfamızdaki kanallardan gönderin.
JGS1 kuvars ve AR kaplama ne sağlar?
JGS1, lazer optiklerinde kullanılan yüksek saflıkta bir optik kuvars sınıfıdır. 1064 nm fiber lazer ışığını çok az kayıpla geçirir ve sıcaklık değişimine dayanıklıdır. AR kaplama yüzeyden geri yansıyan ışığı azaltır. Bu kaplama ince bir tabakadır. Lensi çıplak elle tutmak, kuru bir bezle silmek ya da uygun olmayan solüsyon kullanmak kaplamayı bozar. Kaplaması bozulan lens ışığın bir kısmını tutar, ısınır ve zamanla çatlar.
Kesimde lens kaynaklı kalite kaybı
Servis ekibimizin sahada gördüğü tipik bir hata şöyle gelişir. Koruyucu lenste yanık izi oluşur, kesim kalitesi düşer, çapak artar ve lens sıcaklık alarmı gelir. Operatör lensi kontrol etmek yerine gücü artırır. Sorun çözülmez, hasarlı optikle çalışmak kafanın içindeki lenslere de zarar verir. Kalite aniden bozulduğunda önce koruyucu lens ve nozul kontrol edilmelidir. Focus lens bu kontrollerden sonra sırayla incelenir.
Focus lens D30 F200 3.5 mm ile ilgili sıkça sorulan sorular
1. D30 F200 3.5 mm ile 4.5 mm lens aynı yuvaya takılır mı?
Hayır. Çap ve odak uzaklığı aynı olsa da kalınlıkları farklıdır. Kafanızın lens yuvası hangi kalınlığa göre yapılmışsa o lensi kullanın.
2. Kesimde çapak arttı, focus lens mi değişmeli?
Önce koruyucu lensi ve nozulu kontrol edin. Çapaklanma ya da kesimin bir yönde bozulması nozulun delik yapısından, darbe almasından ya da ışın merkezlemesinden de kaynaklanabilir. Bunlar temizse focus lense bakın.
3. Bu lens kaynak kafasında kullanılır mı?
Kullanılır. Lens fiber lazer kesim ve kaynak uygulamaları için tanımlanmıştır. Kaynak kafanız 30 mm çaplı, 3,5 mm kalınlığında ve F200 focus lens kullanıyorsa bu lens uyar.
4. Lens sıcaklık alarmı alıyorum, ne kontrol etmeliyim?
Önce koruyucu lensi kontrol edin. Ardından lens yuvasını, sızdırmazlık elemanlarını ve soğutma sistemini inceleyin. Hasarlı optikle çalışmaya devam etmeyin.
Diğer çap ve odak uzaklıkları için focus lens kategorimize, önündeki lensler için koruyucu lens ürünlerimize bakabilirsiniz. Ayrıntı fiber lazer lens seçimi rehberimizde.
