Fiber Lazer Focus Lens D20 F400 3mm

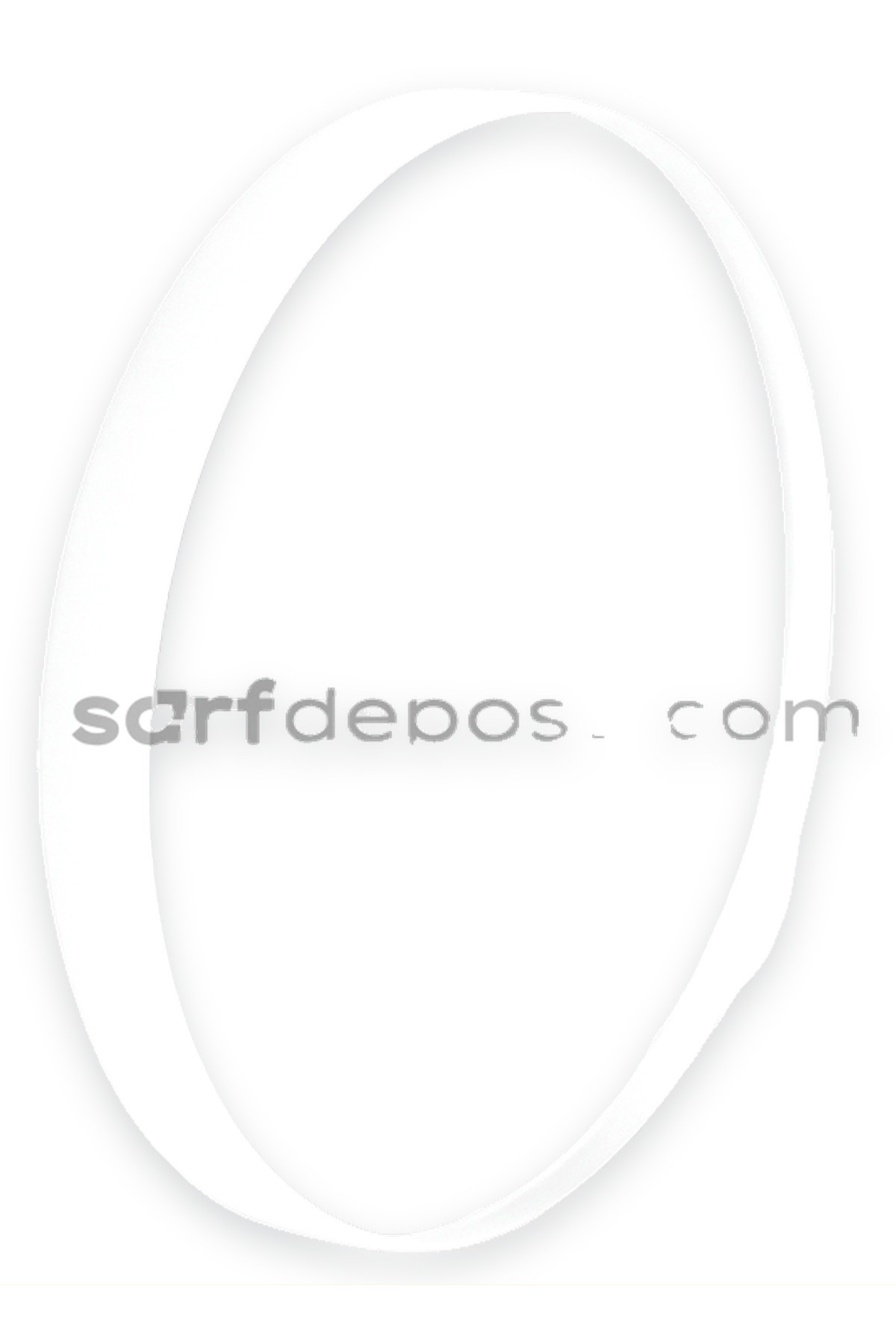

Focus lens D20 F400 3 mm, düz-dışbükey (plano-convex) yapıda bir fiber lazer odak lensidir. En çok lazer temizleme kafalarında, ayrıca kaynak ve kesim kafalarında kullanılır. Fused silica (kuvars cam) gövdeli ve AR kaplamalıdır. Işını 400 mm odak uzaklığında toplar. Çapı 20 mm, kalınlığı 3 mm'dir. Çapı, kalınlığı ve odak uzaklığı aynı olan focus lens kullanan kafalarla ölçü olarak uyumludur.

Focus Lens D20-F400-3MM, fiber lazer kesim, kaynak ve özellikle lazer temizleme uygulamalarında ışının doğru şekilde odaklanmasını sağlayan yüksek hassasiyetli bir optik bileşendir. 20 mm çap ve 400 mm odak uzunluğu ile geniş çalışma alanı ve stabil odak performansı sunar.
Yüksek saflıkta kuvars (fused silica) malzemeden üretilmiş olan bu odaklama lensi, lazer ışınını minimum kayıpla ileterek maksimum verimlilik sağlar. Uzun odak mesafesi (F400) sayesinde özellikle yüzey temizleme ve geniş alan uygulamalarında homojen sonuçlar elde edilir.
SUP22C ve benzeri el tipi lazer kafaları ile uyumlu olan bu lens, yüksek ısı dayanımı ve üstün optik performansı sayesinde endüstriyel kullanımlar için idealdir.

-TEKNİK ÖZELLİKLER-

Ürün Tipi: Focus Lens / Odaklama Lensi
✔Çap (Diameter): 20 mm (D20)
✔Odak Uzunluğu (Focal Length): 400 mm (F400)
✔Kalınlık (Thickness): 3 mm
✔Lens Tipi: Plano-Convex (Düz-Konveks)
✔Malzeme: Fused Silica (Kuvars cam)
✔Kaplama: Anti-reflektif (AR) kaplama
✔Işık Geçirgenliği: ≥ %99
✔Dalga Boyu: 1064 nm (fiber lazer uyumlu)
Uyumluluk:
✔SUP22C lazer kafa
✔Fiber lazer kaynak makineleri
✔Lazer temizleme sistemleri
✔Güç Aralığı: 0 – 4000W (uygulamaya bağlı)

Düz-dışbükey lens nasıl takılır?

Plano-convex lensin bir yüzü düz, diğer yüzü dışa doğru bombelidir. İki yüz aynı işi yapmaz. Lens ters takılırsa ışın tek bir noktada temiz toplanmaz ve odak bozulur. Bu yüzden eski lensi sökmeden önce bombeli yüzün hangi yöne baktığını not edin ve yenisini aynı yönde yerleştirin. Kafanızın bakım talimatında yön belirtilmişse onu esas alın.

• Cihazı kapatın, lazerin devre dışı olduğundan emin olun.
• Lensi eldivenle ya da pensle, yalnız kenarından tutun.
• Yuvadaki eski O-ring sertleşmişse yenisiyle değiştirin.
• Sabitleme yüzüğünü lensi zorlamadan, oynamayacak kadar sıkın.

F400 3 mm mi, F400 3.5 mm mi?

Aynı çap ve odak uzaklığında 3,5 mm kalınlığında D20 F400 3.5 mm lens de mağazamızda bulunur. İkisi aynı yuvaya doğru oturmaz. Kafanızın kullandığı kalınlığı kutu etiketinden ya da kenardan kumpasla ölçerek bulun. Kenar ölçüsü, eğri lenslerde katalogdaki merkez kalınlığından farklı çıkabilir. Ölçünüz iki değerin arasında kalırsa kafa marka ve modelini, ölçüleri ve lensin bir fotoğrafını iletişim sayfamızdaki kanallardan gönderin, doğru lensi birlikte seçelim.

Lens ne zaman değiştirilir?

Temizleme kafalarında lensler yoğun toz ve buhar altında çalışır. Koruyucu lens kirli ya da çatlak kaldığında bu kir focus lense ulaşır. Aynı ayarda iş zayıfladığında önce koruyucu lense, sonra focus lense bakın. Focus lensin yüzeyinde yanık noktası, çatlak ya da temizlikle çıkmayan leke varsa lens değişmelidir. Lenste iz varsa haznenin sızdırmazlığını da kontrol edin.

Focus lens D20 F400 3 mm ile ilgili sıkça sorulan sorular

1. Fused silica lensin sıradan camdan farkı nedir?

Fused silica yüksek saflıkta kuvars camdır. 1064 nm dalga boyundaki fiber lazer ışığını çok az kayıpla geçirir ve ısıyla az genleşir. Bu yüzden lazer optiklerinde tercih edilir.

2. Lensi ters taktığımı nasıl anlarım?

Ters takılan lens odağı bozduğu için iş sonucu yeni lense rağmen düzelmez. Lens değişiminden sonra sonuç kötüleştiyse cihazı kapatıp önce lensin yönünü kontrol edin.

3. Bu lens kesim kafasında da kullanılır mı?

Kullanılabilir. Lens kesim, kaynak ve temizleme uygulamaları için tanımlanmıştır. Belirleyici olan, kafanın 20 mm çaplı, 3 mm kalınlığında ve F400 focus lens kullanıp kullanmadığıdır.

4. Lensi ne ile temizlemeliyim?

Toz ve hafif leke için lens temizleme çubuğunu solüsyonla nemlendirin ve yüzeyi merkezden dışa doğru tek yönde silin. Aynı noktayı ileri geri ovmayın. Yanık noktası ya da kaplama hasarı temizlikle geçmez.

Diğer ölçüler için focus lens kategorimize, temizlik çubuğu ve solüsyon için optik temizlik ürünlerimize bakabilirsiniz. Ayrıntı fiber lazer lens seçimi rehberimizde.
