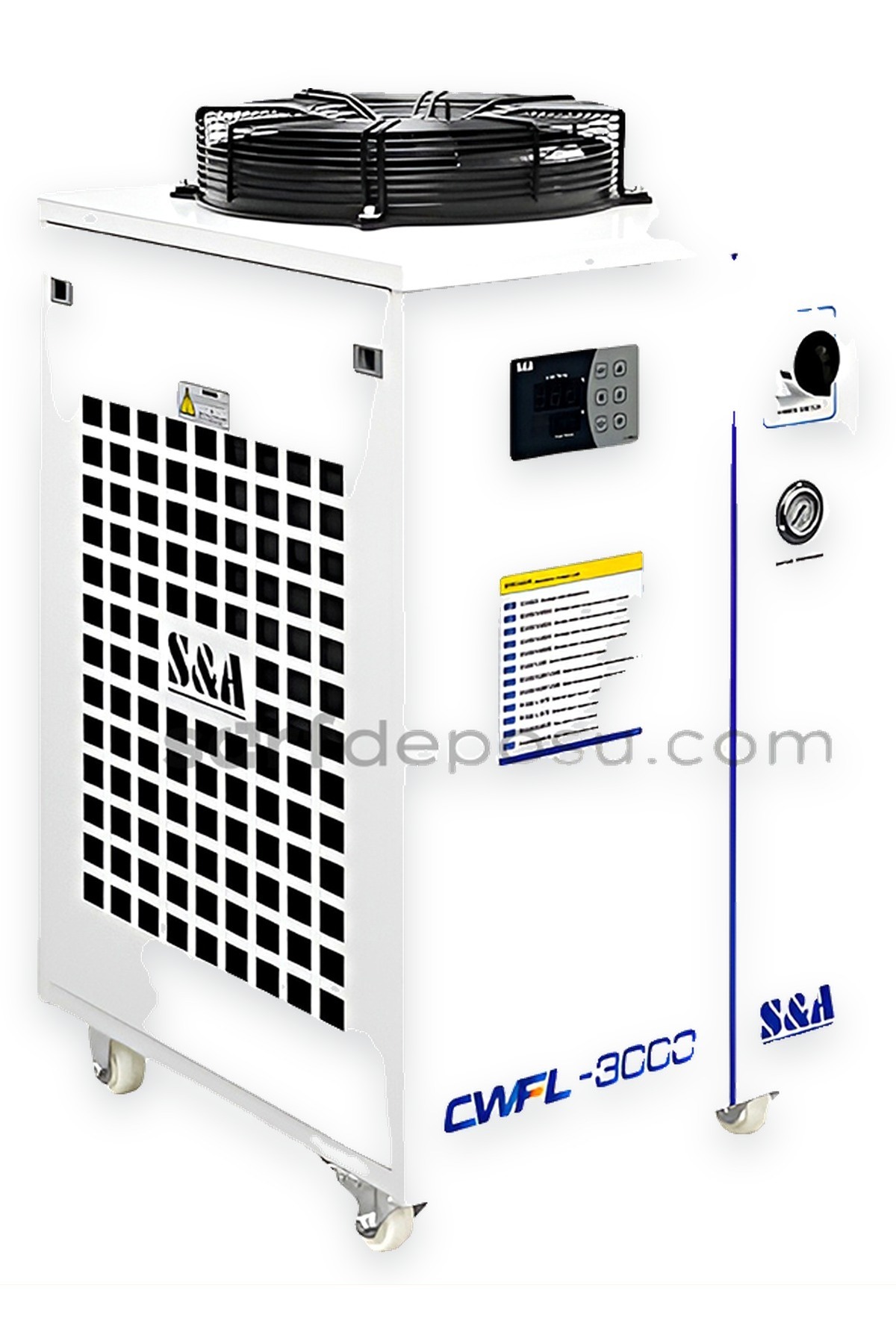

S&A Teyu CWFL-3000 Chiller

S&A Teyu CWFL-3000, 3000 W fiber lazer kesim ve kaynak makineleri için çift devreli endüstriyel su soğutma cihazıdır (chiller). Bir devre lazer kaynağını (source), diğeri lazer kafasındaki optik sistemi ayrı sıcaklık kontrolüyle soğutur. Mağazamızdaki sürüm üç faz 380 V ile beslenir, bu yüzden atölyede üç fazlı hat gerekir. Sarf Deposu'nda satılan CWFL-3000 orijinal S&A Teyu ürünüdür.

S&A CWFL-3000 Chiller, yüksek güçlü fiber lazer makineleri için tasarlanmış endüstriyel su soğutma sistemidir. Özellikle 3000 W fiber lazer kesim ve kaynak makinelerinde maksimum performans sağlamak amacıyla geliştirilmiştir.
Çift devreli soğutma yapısı sayesinde hem lazer kaynağı (source) hem de lazer kafası (optik sistem) ayrı ayrı ve hassas şekilde soğutulur. Bu sayede lazer sisteminde stabil çalışma, yüksek verimlilik ve uzun ömür elde edilir.

-TEKNİK ÖZELLİKLER-

✔Model: S&A CWFL-3000
✔Uyumlu Lazer Gücü: 3000 W fiber lazer
✔Soğutma Tipi: Su soğutmalı (çift devreli sistem)
✔Soğutma Kapasitesi: ~8.0 – 9.0 kW
✔Sıcaklık Kontrol Hassasiyeti: ±0.5 °C
✔Tank Kapasitesi: ~22 – 30 L
✔Giriş Voltajı: 380 V (3 faz)
✔Pompa: Yüksek kapasiteli sirkülasyon pompası
Çıkış Devreleri:
✔Lazer source hattı
✔Lazer head hattı
✔Koruma Sistemleri:
✔Yüksek sıcaklık koruması
✔Düşük su seviyesi alarmı
✔Akış koruma
✔Kompresör ve basınç koruma

Üretici verileri

Değerler TEYU'nun CWFL-3000 ürün sayfasından alınmıştır. TEYU bu modelin tek fazlı sürümlerini de üretiyor. Tablodaki besleme, güç tüketimi, pompa ve basınç değerleri üç fazlı CWFL-3000ENPTY sürümüne aittir.

Nominal soğutma kapasitesi	8,8 kW
Sıcaklık hassasiyeti	±0,5 °C
Sıcaklık kontrol aralığı	5–35 °C
Besleme	AC üç faz 380 V, 50 Hz
Maksimum güç tüketimi	7,1 kW
Pompa gücü	1,1 kW
Maksimum pompa basıncı	6,15 bar
Su giriş ve çıkışı	Rp1/2" + Rp1"
Cihaz ölçüsü (U × G × Y)	75 × 56 × 102 cm
İletişim	RS-485 Modbus

Satın almadan önce neyi kontrol etmelisiniz?

• Atölyenizde üç fazlı 380 V besleme olduğundan emin olun.
• Makinenizin rezonatör gücü 3000 W sınıfında olmalıdır. Daha güçlü bir rezonatör daha yüksek kapasiteli bir chiller ister.
• Su bağlantıları iki farklı ölçüdedir (Rp1/2" ve Rp1"). Mevcut hortum ve rakorlarınızın bu bağlantılara uyduğunu kontrol edin.
• Cihazın ölçüsünü yerleştireceğiniz alanla karşılaştırın, çevresinde hava dolaşımı için boşluk bırakın.

Eski bir chiller'ın yerine alıyorsanız cihaz etiketinin ve hortum bağlantılarının fotoğrafını iletişim sayfamızdaki kanallardan gönderin, uyumu birlikte kontrol edelim.

Bakımda nelere dikkat etmelisiniz?

Servis ekibimizin ilk kuralı, üreticinin önerdiği su kalitesine ve bakım aralığına uymaktır. Tankı deiyonize, distile ya da arıtılmış suyla doldurun, musluk suyu kullanmayın. TEYU suyu genel olarak 3 ayda bir, zorlu ortamlarda ayda bir ya da daha sık değiştirmenizi öneriyor. Hava filtrelerini ve kondenser yüzeyini düzenli temizleyin. Ortam sıcaklığı 45 °C'yi geçmemelidir. Sıcaklık ayarını gereğinden düşük tutmayın, çok soğuk su yoğuşmaya neden olabilir.

Bakımda gereken saf su, su gösterge camı ve CWFL serisiyle uyumlu su ısıtıcı rezistans mağazamızda bulunur.

S&A Teyu CWFL-3000 ile ilgili sıkça sorulan sorular

1. CWFL-3000 220 V ile çalışır mı?

Mağazamızdaki CWFL-3000 üç faz 380 V ile çalışır. TEYU modelin tek fazlı 220–240 V sürümlerini de üretiyor ama bunlar ayrı sürümlerdir. Siparişten önce hattınızı kontrol edin, emin değilseniz bize sorun.

2. RS-485 Modbus ne işe yarar?

Chiller'ın lazer sistemiyle ya da bir kontrol ünitesiyle haberleşmesini sağlayan iletişim bağlantısıdır. Makinenizin bu bağlantıyı kullanıp kullanmadığını makine üreticinize sorun.

3. CWFL-3000 akış alarmı verirse ne yapmalıyım?

Lazerle çalışmayı durdurun. Su seviyesini, hortumları, bağlantıları ve varsa su filtresini kontrol edin. Su sürekli eksiliyorsa yalnız su eklemeyin, kaçağı bulun.

4. Chiller'ın kondenseri neden temizlenmeli?

Kondenser yüzeyi tozlandığında chiller ısıyı havaya zor atar ve yüksek sıcaklık alarmı verebilir. Hava filtrelerini ve kondenser yüzeyini düzenli temizleyin, cihazın çevresindeki hava akışını kapatmayın.
