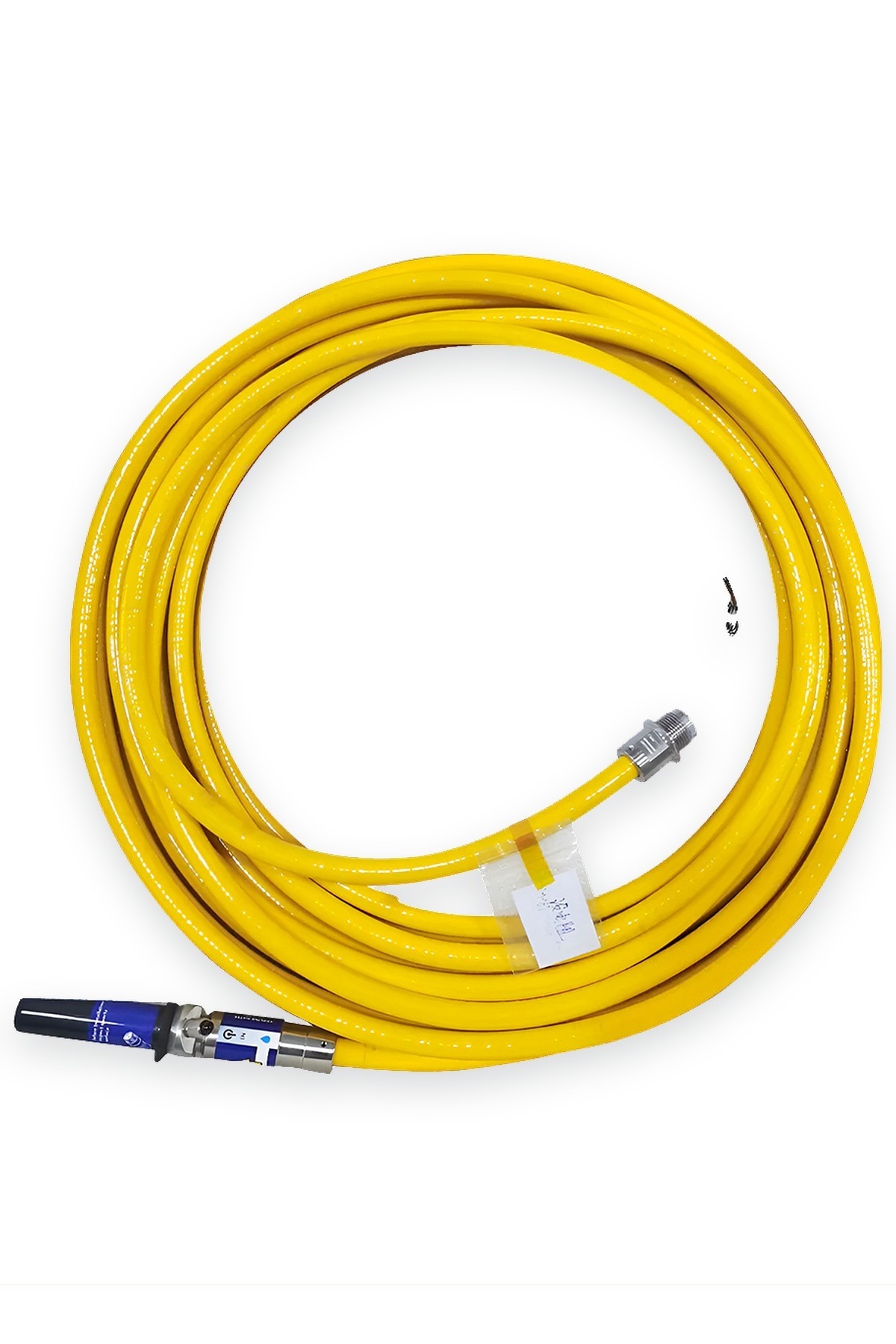

Raycus 1500W - 2000W Fiber Optik Kablo 50/400UM

Raycus 1500W - 2000W fiber optik kablo 50/400 µm, Raycus fiber lazer rezonatöründen çıkan ışını kaynak ya da kesim kafasına taşıyan ışın iletim kablosudur. 1500 W ve 2000 W Raycus fiber lazer kaynak ve kesim makinelerinde rezonatör ile işleme kafası arasında kullanılır. Adındaki 50/400 değeri fiberin çekirdek ve kılıf çapını mikron cinsinden verir. Sarf Deposu'nda satılan bu kablo orijinal Raycus ürünüdür.

Raycus 1500W ve 2000W fiber lazer kaynak ve kesim makineleri ile uyumlu 50/400µm fiber optik kablo, lazer ışınının yüksek verimlilikle ve minimum kayıpla iletilmesini sağlar.
Bu kablo, lazer kaynağından çıkan yüksek enerjili ışını işleme kafasına güvenli ve stabil şekilde aktararak kesim ve kaynak performansını doğrudan etkiler. Yüksek güçte çalışan sistemlerde optik kalite ve iletim stabilitesi kritik olduğundan, bu ürün endüstriyel kullanım için özel olarak tasarlanmıştır.
Raycus fiber lazer sistemleri, yüksek optik kalite ve stabil çıkış gücü ile bilinir ve 1500W – 2000W arası modellerde fiber iletim sistemi performans açısından büyük önem taşır.
Dayanıklı dış kaplama ve yüksek kaliteli fiber çekirdek yapısı sayesinde uzun ömürlü kullanım sunar.

-TEKNİK ÖZELLİKLER-

✔Uyumluluk: Raycus 1500W / 2000W fiber lazer sistemleri
✔ Tipi: 50/400 µm (çekirdek/kılıf çapı)
✔Kullanım Türü: Lazer ışın iletim kablosu
✔Bağlantı Tipi: QBH / QD (modeline göre değişebilir)
✔Dalga Boyu Uyumu: ~1080 nm
✔Çalışma Modu: CW (Sürekli Dalga) uyumlu
✔Güç Kapasitesi: 1500W – 2000W yüksek güç desteği
✔Kablo Uzunluğu: Genellikle 10m / 15m / 20m (opsiyonel)
✔Soğutma Uyumu: Su soğutmalı sistemlerle uyumlu
✔Koruma: Yüksek ısıya ve mekanik darbelere dayanıklı dış kılıf

50/400 µm kodu ne anlatır?

Fiber kablonun adındaki iki sayı, ışığın taşındığı camın ölçüsünü verir. Kabloyu rezonatörünüzle eşleştirirken bu değerleri ve bağlantı tipini birlikte kontrol edin.

Değer	Anlamı
50 µm	Lazer ışığının taşındığı çekirdek çapı
400 µm	Çekirdeği saran kılıf çapı
QBH / QD	Kafaya bağlanan uç tipi, modeline göre değişebilir
~1080 nm	Kablonun uyumlu olduğu dalga boyu

Aynı çekirdek çapında farklı kılıf çapına sahip kablolar da vardır. Örneğin mağazamızdaki 3000 W Raycus kablo 50/360 µm ölçüsündedir. Rezonatörünüze hangisinin uyduğundan emin değilseniz rezonatör etiketinin ve mevcut kablo uçlarının net fotoğraflarını iletişim sayfamızdaki kanallardan gönderin.

Kablo uzunluğu ve bağlantı tipi nasıl seçilir?

Kablo genellikle 10, 15 ve 20 m seçenekleriyle bulunur. Doğru uzunluk, rezonatörden kafaya kadar olan güzergâhın kabloyu germeden ve keskin halka oluşturmadan karşılanmasıdır. Kafadaki bağlantı QBH ya da QD olabilir. Yanlış uç tipiyle gelen kablo kafaya takılamaz, bu yüzden sipariş öncesinde mevcut ucu kontrol edin.

Montaj ve kullanımda güvenlik

• Kabloyu yalnız lazer kapalıyken ve enerji kesilmişken takın ya da sökün.
• Uç kapağını takacağınız ana kadar çıkarmayın. İşlemi tozsuz, temiz bir ortamda yapın ve uç yüzeyine dokunmayın.
• Kabloyu ezmeyin, üzerine basmayın, keskin açıyla bükmeyin.
• Rezonatör ve kafa su soğutmalıysa chiller alarmı varken lazeri çalıştırmayın.
• Lazer çalışırken kablo ucuna ya da çıkışa bakmayın, uygun koruyucu gözlük kullanın.

Servis ekibimizin en sık değiştirdiği optik parçalar arasında QBH lens de bulunur. Raycus sistemler için QBH lens 18x13 mağazamızda vardır.

Raycus 50/400 fiber optik kablo ile ilgili sıkça sorulan sorular

1. 50/400 kablo yerine 50/360 kablo takılabilir mi?

Doğrulamadan takılmamalıdır. İki kablonun çekirdek çapı aynı ama kılıf çapları ve güç sınıfları farklıdır. Rezonatörünüzün modelini ve mevcut kablonun değerlerini bize yazın, birlikte kontrol edelim.

2. Bu kablo hangi Raycus rezonatörlerde kullanılır?

1500 W ve 2000 W Raycus fiber lazer sistemlerinde kullanılır. Rezonatör etiketindeki güç ve model ile kafadaki bağlantı tipini kontrol ederek seçin.

3. Kablo su soğutmalı sistemlerde kullanılır mı?

Evet, kablo su soğutmalı sistemlerle uyumludur. Soğutma çalışmazken ya da chiller alarm verirken lazeri çalıştırmayın, aksi halde rezonatör ve kafa zarar görebilir.

4. QBH ucu kirlendiyse ne yapmalıyım?

Lazeri çalıştırmayın. Kirli uçla verilen güç uçta ve QBH lenste yanığa yol açabilir. Temizliği ve kontrolü temiz ortamda, deneyimli personel yapmalıdır.

Diğer kablolar için fiber optik kablo kategorimize, rezonatörler için Raycus 1500W ve Raycus 2000W rezonatör sayfalarımıza bakabilirsiniz. Güç seçimi için fiber lazer rezonatör seçimi rehberimizi okuyabilirsiniz.
