Lazer Kaynak Nozzle Seçimi: H, M ve mm Ne Anlama Geliyor?

Lazer kaynakta nozzle küçük bir bakır parçadır, ama dikişin nereye düşeceğine o karar verir. Yanlış ölçüde bir nozzle takıldığında tel yolundan sapar, gaz dağılır, kaynak kayar. Operatör de çoğu zaman sorunu makinede arar.

Bu yazıda nozzle üzerindeki kodun ne anlattığını, tel çapına göre nasıl seçim yapılacağını ve bir nozzle'ın ne zaman değişmesi gerektiğini anlatıyoruz.

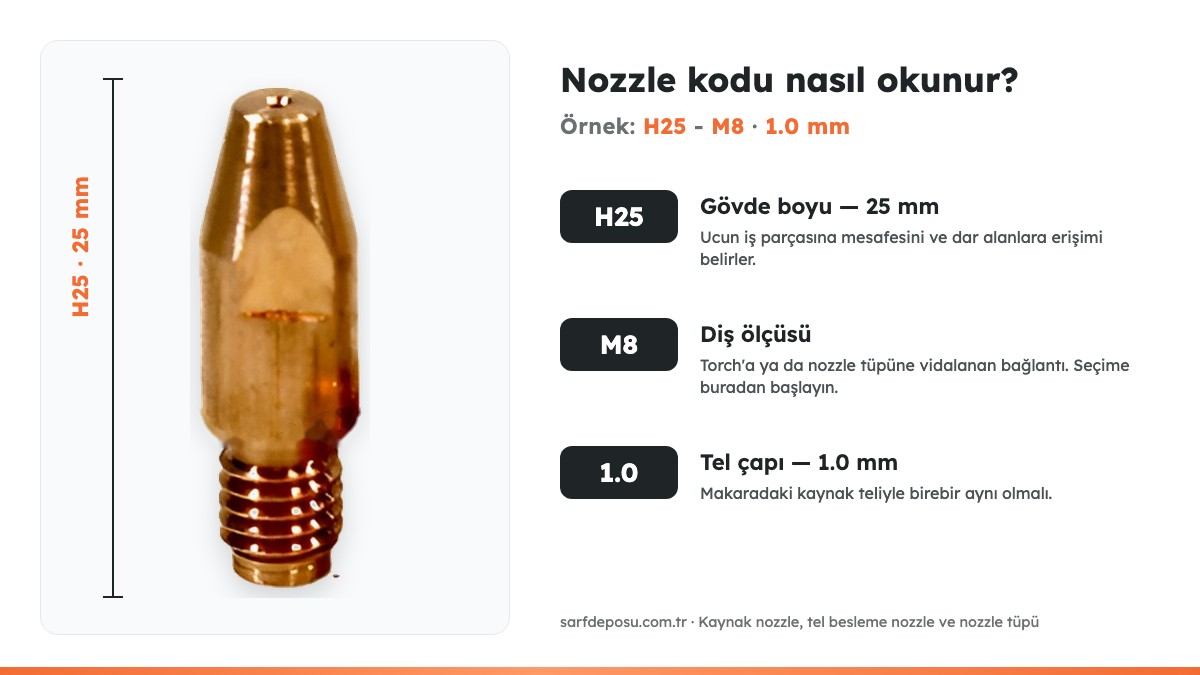

Nozzle kodu nasıl okunur?

Nozzle adlarındaki harf ve rakamlar rastgele değildir. H25-M8 1.0 mm gibi bir kod üç ayrı bilgi taşır:

Seçime her zaman diş ölçüsüyle başlayın. Diş uymuyorsa öteki iki değerin önemi kalmaz. En kolay yol, torch'unuzdaki mevcut nozzle'ın kodunu okumaktır. Kod silinmişse dişi kumpasla ölçün ya da torch modelinizi bize yazın.

Tel çapı neden birebir eşleşmeli?

Teli taşıyan nozzle'ın görevi, teli lazer ışınıyla aynı noktaya getirmektir. Bu yüzden nozzle deliği tel çapına göre üretilir.

• Delik telden darsa tel sıkışır, besleme takılır, tel nozzle içinde bükülür.
• Delik telden genişse tel içeride salınır. Uç, ışının merkezinden kayar ve dikiş bir yana çekilir.

Makarada 1.2 mm tel varsa nozzle da 1.2 mm olmalıdır. Aynı bakır gövde 0.8 mm'den 2.0 mm'ye kadar farklı delik ölçülerinde üretilir. Tel değiştirildiğinde nozzle da değişir. Aynı şey tel besleme makarası için de geçerlidir: makara oluğu da tel çapına uygun olmalıdır.

Tek tel, çift tel ya da telsiz

Aynı boy ve dişte üç farklı nozzle tipi bulunur:

• Tek tel: Tek bir tel beslenir. İnce ve orta kalınlıktaki malzemelerde kontrollü dolgu ve düzgün dikiş için en yaygın tiptir.
• Çift tel: İki tel aynı anda beslenir. Daha fazla dolgu verir; kalın malzemede ve geniş boşluk doldurmada işi hızlandırır. Tel aralığı ürün adında belirtilir (ör. 1.6-2.0 mm).
• Düz (telsiz): Tel kullanılmadan, yalnız lazerle yapılan kaynak içindir. İnce sacda ve dolgu gerektirmeyen birleştirmelerde kullanılır.

Kısa mı uzun mu?

Kısa gövdeli nozzle'lar (ör. H25) daha kompakttır. Dar alanlarda ve hassas işlerde elin kontrolünü artırır. Uzun gövdeli modeller (ör. H35, H40) daha derine uzanır ve farklı torch yapılarında kullanılır.

Burada tercih çoğu zaman sizin değil, torch'unuzundur. Üretici hangi boy ve dişi öngördüyse onu kullanın. Boyu değiştirmek, lazerin odak noktası ile tel ucunun buluştuğu yeri de değiştirir.

Tel besleme nozzle'ı ve nozzle tüpü aynı şey mi?

Değil. Kafadaki nozzle'la ilgili parçaların adları sık karışır:

• Kaynak nozzle'ı: Torch'un en ucunda, iş parçasına bakan parça.
• Tel besleme nozzle'ı: Tel besleme aparatına (fixture) takılan ve teli kaynak noktasına yönlendiren uç (ör. H15.5-M7, H25-M8). Aparatlar genellikle nozzle'sız satılır, bu uç ayrıca alınır.
• Nozzle tüpü: Nozzle'ı taşıyan ve doğru yüksekliğe sabitleyen gövde parçası (ör. H65-M16).

Sipariş verirken hangi parçayı değiştirdiğinizi netleştirmek, yanlış parça beklemenin önüne geçer.

Dişler uymuyorsa

Bazı kafalarda farklı diş ölçüleri bir çevirici (adaptör) ile birleştirilebilir. Yine de kalıcı çözüm, torch'un kendi ölçüsündeki nozzle'ı kullanmaktır; her ek bağlantı hizalamada küçük bir sapma riski taşır. Çevirici düşünüyorsanız kafanıza uygun olup olmadığını sipariş öncesi bize sorun.

Nozzle ne zaman değişir?

Nozzle bir sarf parçasıdır. Bakır, sıcaklık ve sıçrama altında zamanla aşınır. Takvim yerine şu işaretlere bakın:

• Ağız ovalleşmiş: Uçtaki delik yuvarlaklığını kaybetmişse tel artık merkezde kalmaz.
• Sıçrama yapışmış: Uca yapışan metal gaz akışını bozar, dikişte gözenek görülür.
• Tel sapıyor: Aynı ayarla dikiş bir yana kaymaya başladıysa önce nozzle'a bakın.
• Uç deforme olmuş: Çarpma veya aşırı ısınmayla eğilen uç hizayı kaybeder.

Temizlikle kurtarılamayan nozzle'ı zorlamayın. Birim fiyatı düşük bir parçadır; bozuk nozzle ile yapılan kaynağın telafisi çok daha pahalıya gelir.

Yedeksiz kalmayın

Nozzle hat duruşlarının en gereksiz sebebidir. Kullandığınız tel çaplarının her biri için yedek bulundurmak, üretimi bir bakır parça yüzünden bekletmemenin en kolay yoludur. Sarf Deposu'nda birim fiyatı 10 USD'nin altındaki sarf parçaları  nozzle'ların çoğu dahil en az 10 adet olarak satılır; daha yüksek fiyatlı parçalarda adet sınırı yoktur.

Hızlı seçim özeti

İlgili ürünler:Kaynak Nozzle · Tel Besleme Nozzle · Nozzle Tüpü · Kesim Nozzle · Besleme Makarası

Hangi nozzle'ın size uyduğundan emin değil misiniz? Torch modelinizi ve kullandığınız tel çapını bize yazın, doğru parçayı birlikte belirleyelim.
